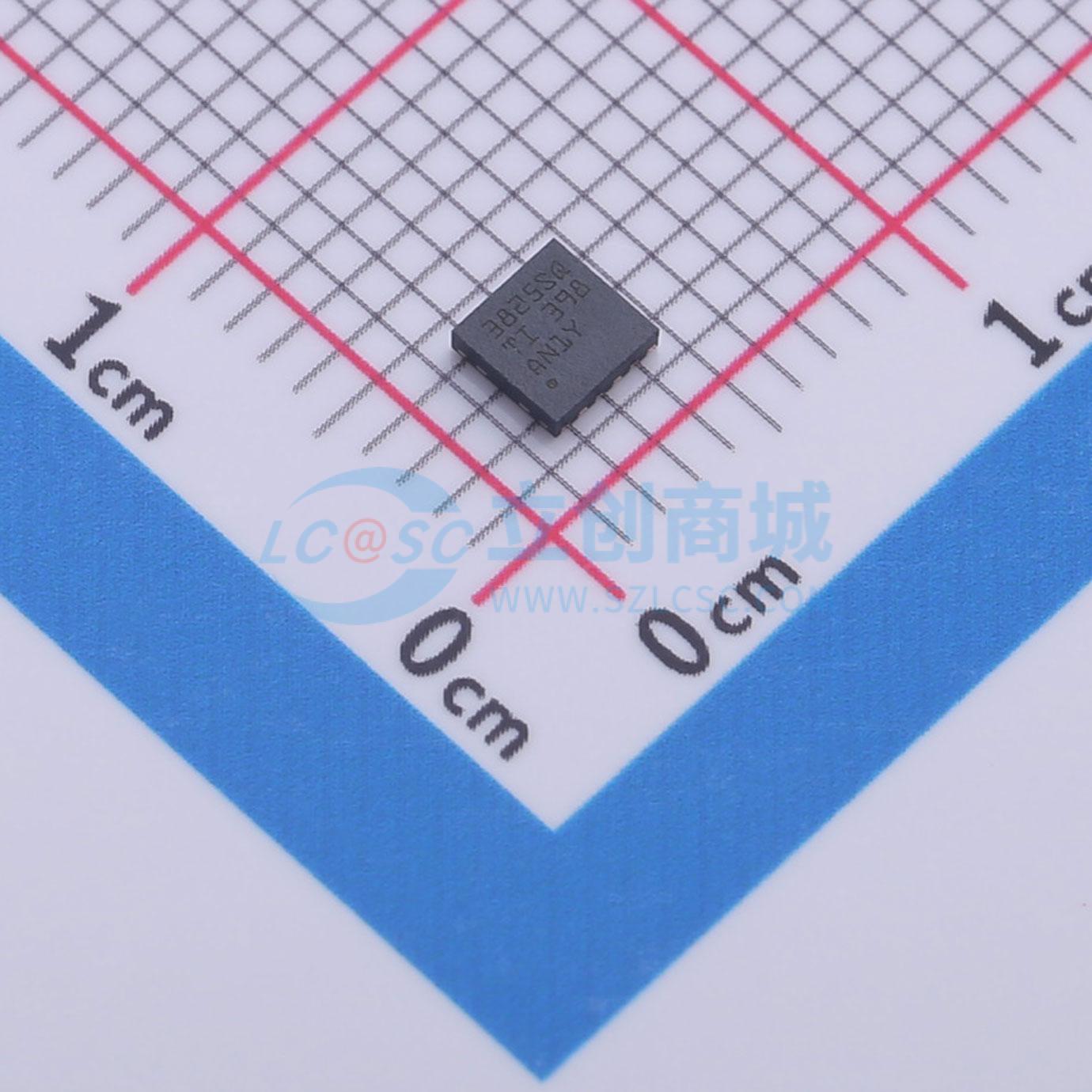

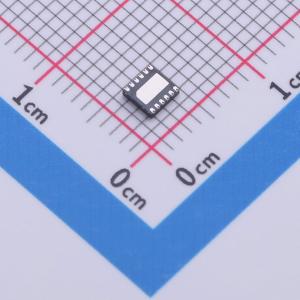

温馨提醒：图片仅供参考，商品以实物为准

LMR38025SQDRRRQ1

降压型 2.5A 4.2V~80V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMR38025-Q1 是一款易于使用的同步降压DC/DC转换器,可在4.2V至80V的宽输入电压范围内运行,最大输出电流为2.5A。该设备适用于汽车应用,具有AEC-Q100认证,工作温度范围为-40°C至+150°C。
品牌名称: TI(德州仪器)
商品型号: LMR38025SQDRRRQ1
商品编号: C22427956
商品封装: WSON-12-EP(3x3)
包装方式: 编带
商品毛重: 0.199836克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LMR38025-Q1是一款同步降压转换器，设计用于在宽输入电压范围内实现稳压，可最大程度减少对外部浪涌抑制元件的需求。LMR38025-Q1可在输入电压低至4.2V的跌落工况下工作，必要时可工作在接近100%的占空比，其最大输入电压为85V，因此是48V电池汽车应用和MHEV/EV系统的合适选择。LMR38025-Q1带有高压使能引脚，可通过将器件连接至宽输入电源电压实现器件使能，也可在启动和关断过程中实现精确的UVLO控制。带内置滤波和延迟的电源良好标志可提供真实的系统状态指示，无需外部监控器。该器件内置伪随机扩频选项，可实现最低EMI。开关频率可在200kHz至2.2MHz之间配置，以避开对噪声敏感的频段。此外，频率可通过RT引脚编程，在低工作频率下实现更高效率，或在高工作频率下实现更小的设计尺寸。该器件内置保护功能，包括逐周期电流限制、打嗝模式短路保护，以及功耗过高情况下的热关断。LMR38025-Q1符合汽车AEC-Q100 1级认证，采用12引脚WSON封装。

商品特性

符合汽车应用AEC-Q100认证
1级温度范围:-40℃ 至 +150℃ TJ
具备功能安全能力，有可用于辅助功能安全系统设计的文档
针对低EMI要求设计
提供扩频选项以降低峰值发射
低封装寄生参数，有助于满足CIPR25 5级合规要求
针对严苛汽车应用设计
4.2V 至 80V 输入电压范围
2.5A 连续输出电流
超低40µA 工作静态电流
200kHz 至 2.2MHz 可调开关频率
支持频率同步至外部时钟
最大97%占空比
支持带预偏置输出的启动事件
全温度范围内参考电压容差为±1.5%
精确使能
内置补偿网络，易于使用，可实现低BOM数量
内置同步整流
采用带PowerPAD™的12引脚WSON可润湿侧翼集成电路封装
提供PFM和强制PWM (FPWM)选项
可使用WEBENCH® Power Designer为LMR38025-Q1创建定制设计

应用领域

汽车逆变器和电机控制
汽车DC/DC转换器
汽车电池管理系统
汽车48V轻度混合动力ECU偏置电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~80V
	输出电压	1V~75V
	输出电流	2.5A
	开关频率	525kHz
	工作温度	-40℃~+150℃@(TJ)
