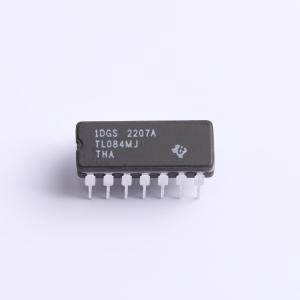

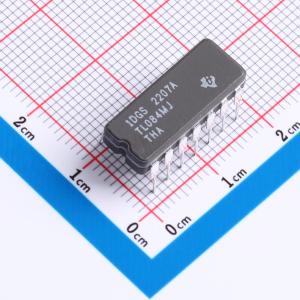

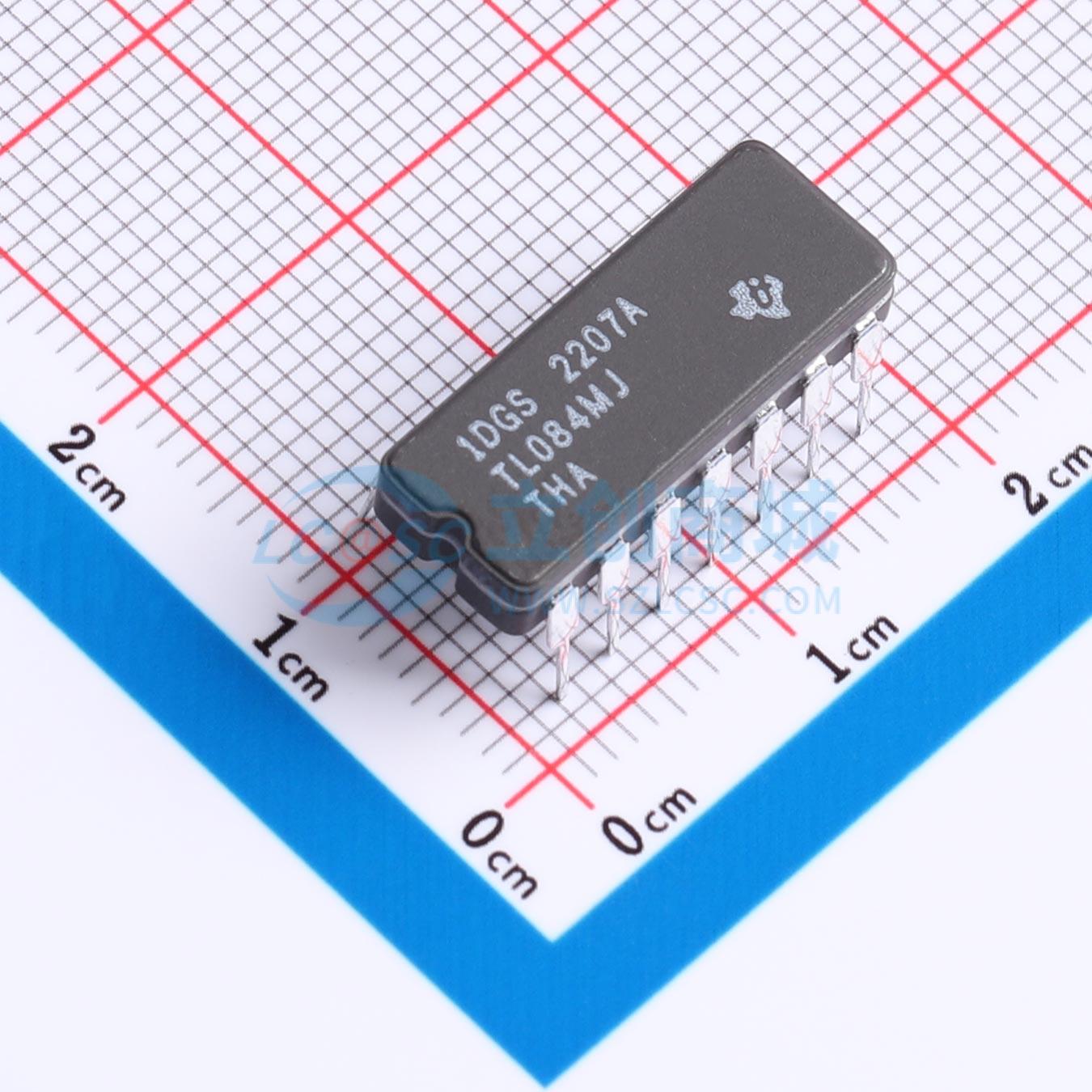

温馨提醒：图片仅供参考，商品以实物为准

TL084MJ

FET输入运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这些器件为成本敏感型应用提供了卓越的价值，其特性包括低失调电压（1mV，典型值）、高压摆率（20V/μs）和正电源的共模输入。得益于高ESD（1.5kV，1HBM）、集成EMI和射频滤波器以及-40°C至125°C的完整运行温度范围，可用于要求严苛的应用。
品牌名称: TI(德州仪器)
商品型号: TL084MJ
商品编号: C22427929
商品封装: CDIP-14
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	静态电流(Iq)	1.4mA
	输入失调电压温漂(Vos TC)	18uV/℃
	工作温度	-55℃~+125℃
	单电源电压	10V~30V
	输入电压噪声密度(eN)	18nV/√Hz@1kHz
	输入失调电流(Ios)	100pA
	功能特性	短路保护；EMI滤波/RF抑制

商品概述

TL08xH（TL081H、TL082H 和 TL084H）系列器件是业界通用的TL08x（TL081、TL082 和 TL084）器件的下一代版本。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低失调电压（1mV，典型值）、高压摆率(20V/μs)和正电源的共模输入。得益于高ESD（1.5kV，HBM）、集成 EMI 和射频滤波器以及–40℃ 至 125℃ 的完整运行温度范围，TL08xH 器件可用于要求严苛的应用。

商品特性

高压摆率:20V/μs（TL08xH，典型值）
低失调电压:1mV（TL08xH，典型值）
低失调电压漂移:2μV/℃
低功耗:940μA/通道（TL08xH，典型值）
宽共模和差分电压范围，共模输入电压范围包括VCC+
低输入偏置和失调电流
f = 1kHz 时，Vn = 37nV/√Hz（典型值）低噪声
输出短路保护
低总计谐波失真:0.003%（典型值）
宽电源电压:±2.25V 至 ±20V，4.5V 至 40V

应用领域

太阳能:串式和中央逆变器
电机驱动器:交流和伺服驱动控制及功率级模块
单相在线式UPS
三相UPS
专业音频混合器
电池测试设备

	属性	参数值
	商品目录	FET输入运放
	放大器数	4
	增益带宽积(GBW)	3MHz
	输入偏置电流(Ib)	200pA
	输入失调电压(Vos)	3mV
	共模抑制比(CMRR)	86dB
	压摆率(SR)	20V/us
