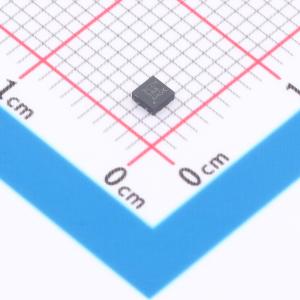

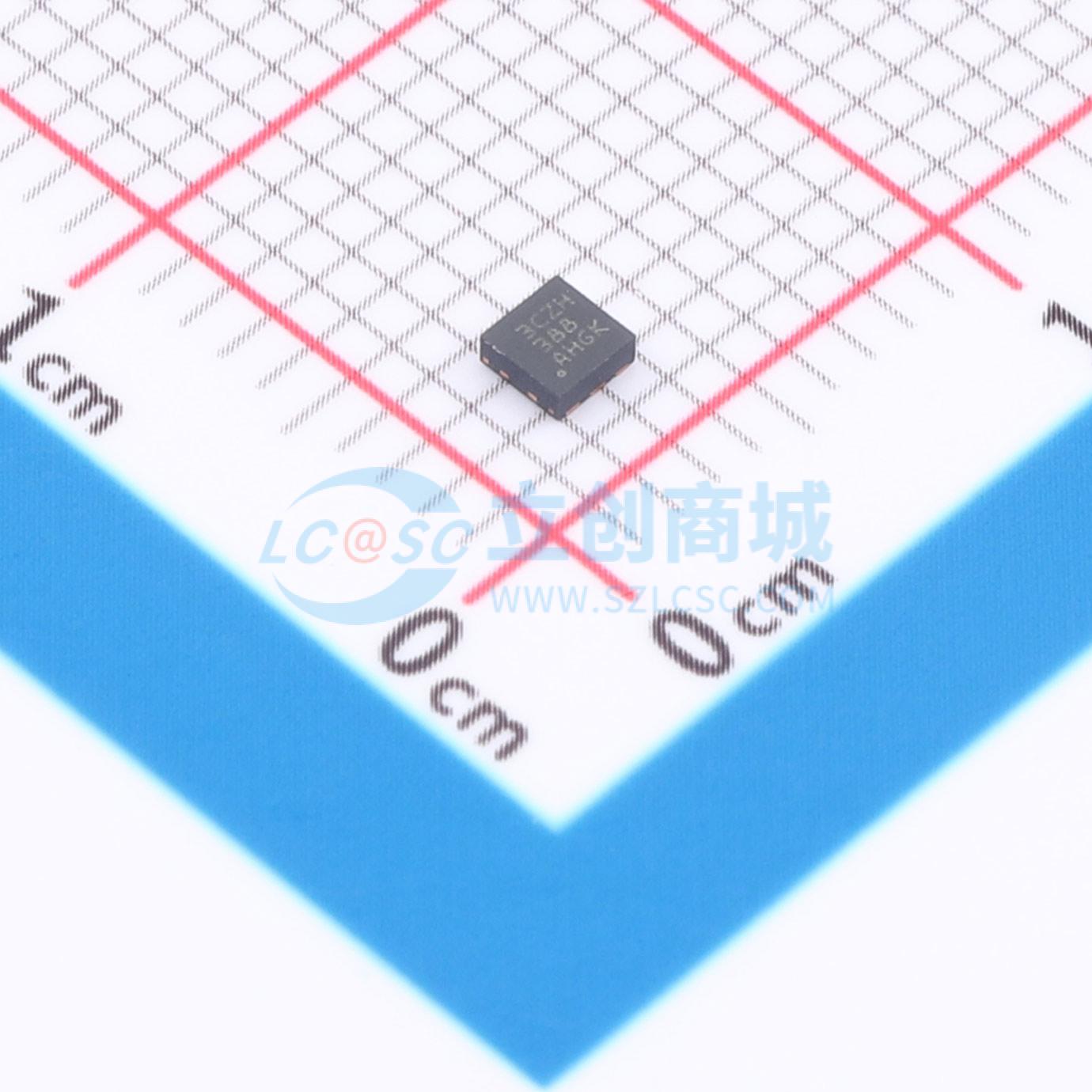

温馨提醒：图片仅供参考，商品以实物为准

TPS92201AMDRVR

1.5A高效同步降压型LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS92201 是一款具有 2.5V 至 5.5V 输入范围的 1.5A 高效同步降压型 LED 驱动器。通过集成高侧和低侧 MOSFET，可以实现高效率和紧凑的解决方案尺寸。超低 1μA 关断电流有助于在电池供电型应用中节省电量。 TPS92201 采用峰值电流控制方案，具有自适应关断时间。为了获得超小的输出纹波，此器件通常在整个电流范围内以 1.5MHz 脉宽调制 (PWM) 模式运行。 TPS92201A 采用峰值电流控制方案，具有自适应关断时间。在中等负载至重负载条件下，该器件在脉宽调制 (PWM) 模式下以 1.5MHz 开关频率运行。在轻负载条件下，该器件自动进入脉冲频率调制 (PFM) 模式，从而在整个负载电流范围内保持高效率。集成式开关能够提供高达 1.5A 的恒定电流。通过在 1% 至 100% 的范围内调整 PWM 输入占空比，可实现模拟调光。为避免可闻噪声，支持 20kHz 至 200kHz 的输入 PWM 频率。在安全和保护方面，TPS92201 器件可实现全面保护，包括 LED 开路、LED 短路、FB 电阻器开路、FB 电阻器短路和热关断。
品牌名称: TI(德州仪器)
商品型号: TPS92201AMDRVR
商品编号: C22427917
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.037296克(g)

商品参数

商品概述

TPS92201是一款具有2.5V至5.5V输入范围的1.5A高效同步降压型LED驱动器。通过集成高侧和低侧MOSFET，可以实现高效率和紧凑的解决方案尺寸。超低1μA关断电流有助于在电池供电型应用中节省电量。 TPS92201采用峰值电流控制方案，具有自适应关断时间。为了获得超小的输出纹波，此器件通常在整个电流范围内以1.5MHz脉宽调制（PWM）模式运行。 TPS92201A采用峰值电流控制方案，具有自适应关断时间。在中等负载至重负载条件下，该器件在脉宽调制(PWM)模式下以1.5MHz开关频率运行。在轻负载条件下，该器件自动进入脉冲频率调制（PFM）模式，从而在整个负载电流范围内保持高效率。集成式开关能够提供高达1.5A的恒定电流。通过在1%至100%的范围内调整PWM输入占空比，可实现模拟调光。为避免可闻噪声，支持20kHz至200kHz的输入PWM频率。在安全和保护方面，TPS92201器件可实现全面保护，包括LED开路、LED短路、FB电阻器开路、FB电阻器短路和热关断。

商品特性

输入电压范围为2.5V至5.5V
1.5A恒定输出电流
效率高达95%
0.1μA关断电流
220mΩ (HS)/170mΩ (LS) MOSFET
高达100%开关占空比
1.5MHz开关频率
强制PWM模式，可实现低输出纹波 (TPS92201)
节能模式可在轻负载时保持高效率 (TPS92201A)
0.6V至VIN输出电压范围
100mV反馈稳压电压
1%至100%模拟调光范围，具有高精度
20kHz至200kHz PWM输入频率
内部软启动
全面保护，包括过流、LED开路/短路、FB电阻开路/短路
热关断保护
WSON和SOT563封装选项

应用领域

测试和测量
电力输送
楼宇自动化
智能家用摄像头
可视门铃
IP摄像机
智能门锁
手电筒

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~5.5V
	开关频率	1.5MHz
	通道数	1
	输出电压	600mV~5.5V

	属性	参数值
	输出电流	1.5A
	调光	PWM；模拟
	特性	过流保护(OCP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-55℃~+125℃
	开关管(内置/外置)	内置
