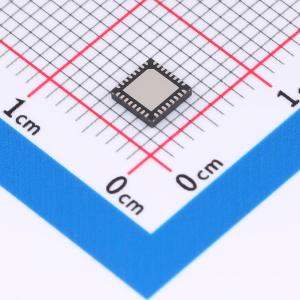

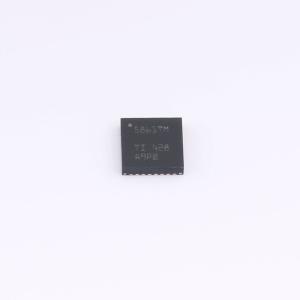

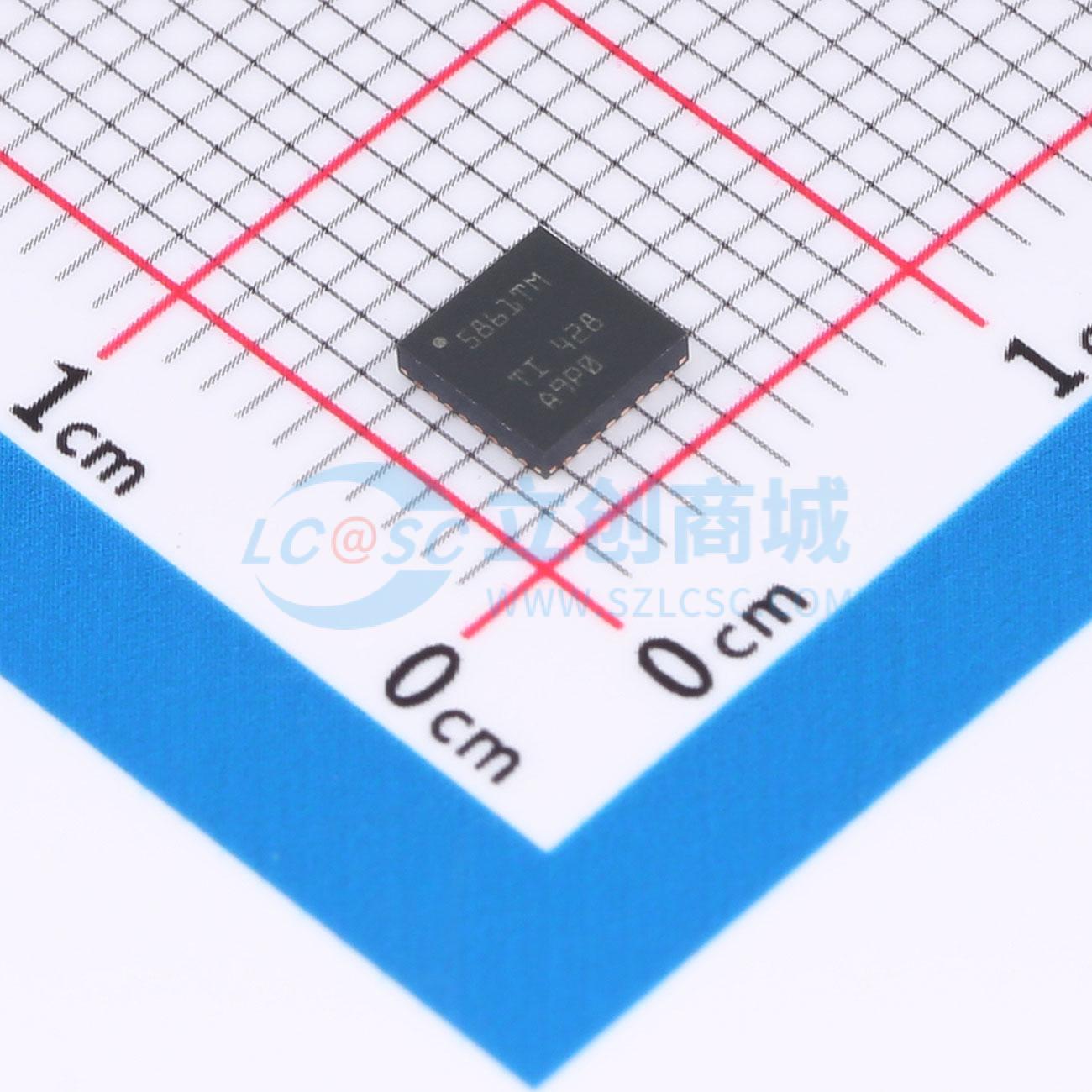

温馨提醒：图片仅供参考，商品以实物为准

LP5861TMRSMR

具有模拟调光以及PWM调光功能的18通道大电流LED驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款大电流、高性能LED矩阵驱动器。该器件集成了18个具有N (N = 6 / 8 / 11)个开关MOSFET的恒定电流阱，因此可支持N × 18个LED点或N × 6个RGB LED。是直接驱动版本，可支持18个LED点或6个RGB LED。同时支持模拟调光和PWM调光方法
品牌名称: TI(德州仪器)
商品型号: LP5861TMRSMR
商品编号: C22427892
商品封装: VQFN-32(4x4)
包装方式: 编带
商品毛重: 0.212克(g)

商品参数

商品概述

LP5861T是一款具有8位模拟调光以及8位或16位PWM调光功能的18通道大电流LED驱动器。LP5861T是一款大电流、高性能LED矩阵驱动器。该器件集成了18个具有N(N=6/8/11)个开关MOSFET的恒定电流阱，因此可支持N×18个LED点或N×6个RGB LED。LP5861T是直接驱动版本，可支持18个LED点或6个RGB LED。LP5861T 同时支持模拟调光和 PWM 调光方法。对于模拟调光，能够以 256 个阶跃来调节每个 LED 点。对于 PWM 调光，集成式 8 位或 16 位可配置 PWM 发生器可实现平滑且无可闻噪声的调光控制。也可以将每个 LED 点任意映射到 8 位组 PWM，以实现共同调光控制。LP5861T 器件实现了完整的可寻址 SRAM，从而最大程度地减少数据流量。集成了重影消除电路以消除上下重影。LP5861T 还支持 LED 开路和短路检测功能。LP5861T 同时支持 1MHz（最大值）I²C 和 12MHz（最大值）SPI。

商品特性

VCC/VLED 范围:2.7V 至 5.5V
逻辑引脚兼容 1.8V、3.3V 和 5V 电压
集成18个大电流和高精度恒定电流阱
当 VCC ≥ 3.3V 时每个电流阱的电流为 125mA
器件间误差:±5%
通道间误差:±5%
相移可平衡瞬态功耗
超低功耗
关断模式:当 EN 为低电平时 ICC ≤ 2μA
待机模式:当 EN 为高电平且 CHIP_EN 为 0（保留数据）时 ICC ≤ 10μA
工作模式:当通道电流为 12.5mA 时 ICC = 5mA （典型值）
灵活的调光选项
对每个LED点进行单独的开/关控制
支持模拟调光（电流增益控制）
为所有 LED 点提供全局 3 位最大电流 (MC) 设置
为红色、绿色和蓝色提供3组7位颜色电流 (CC)设置
为每个LED点提供单独的 8 位点电流(DC)设置
以无可闻噪声的频率进行PWM调光
为所有 LED 点实现全局 8 位 PWM 调光
为LED点任意映射实现3组可编程8位PWM调光
为每个 LED 点实现单独的 8 位或 16 位 PWM 调光
完整的可寻址 SRAM, 可更大限度地减少数据流量
支持针对各个LED点进行开路和短路检测
提供重影消除和低亮度补偿功能
支持两种接口选项:当IFS为低电平时采用1MHz（最大值）I²C接口，当IFS为高电平时采用12MHz（最大值）SPI接口

应用领域

大型和智能家用电器
全局 RGB 键盘背光
室外键盘背光
用于视频监控和IP摄像机的IR模块
光学模块中的激光二极管

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~5.5V
	通道数	18
	输出电流	125mA

	属性	参数值
	调光	模拟；PWM
	功能特性	短路保护(SCP)；LED开路保护；过温保护(OTP)
	工作温度	-55℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	5%
