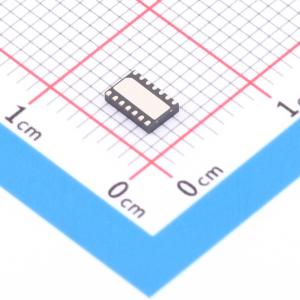

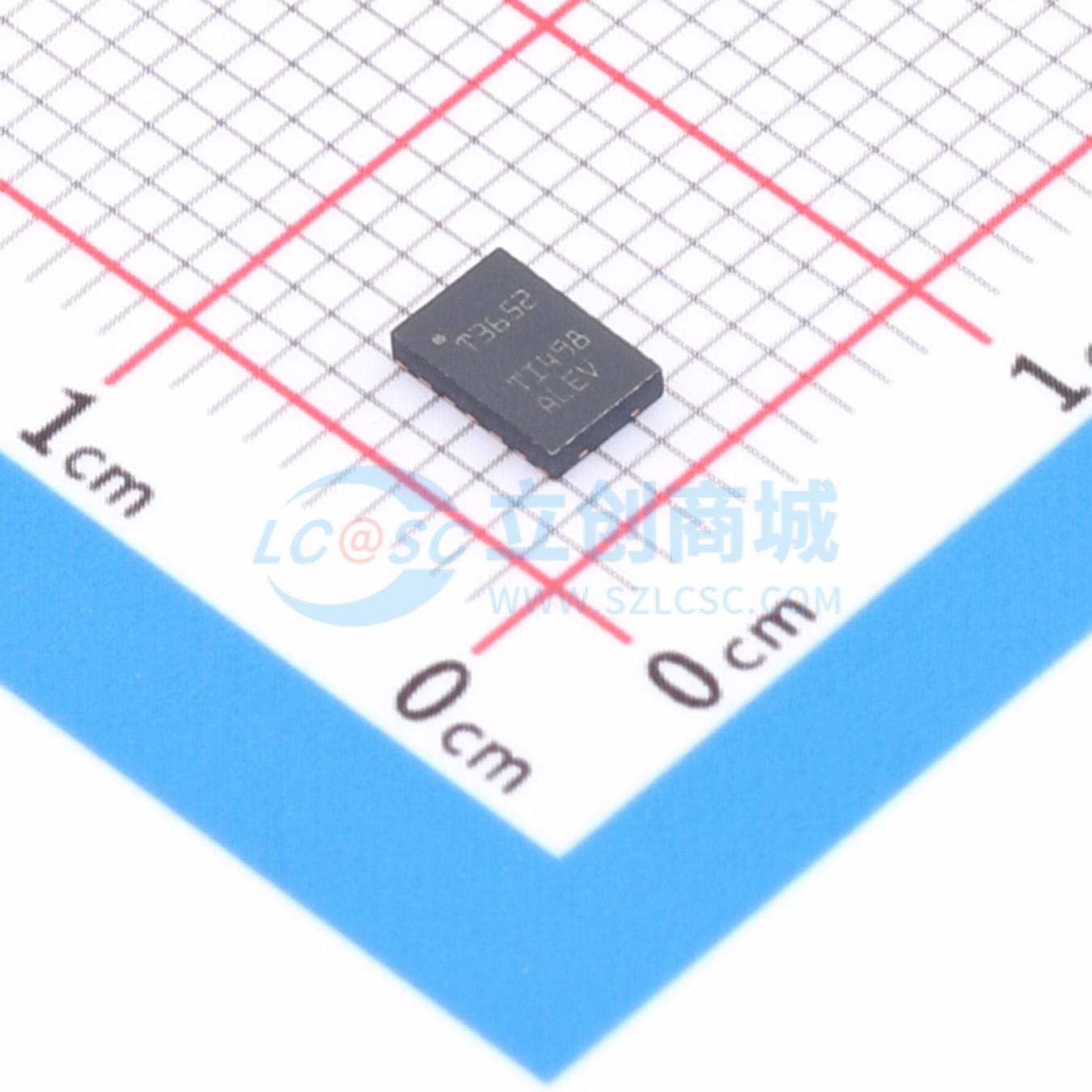

温馨提醒：图片仅供参考，商品以实物为准

TPS923652DMTR

4.5V至65V宽输入范围2A/4A非同步升压、降压/升压LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS92365x系列器件是具有4.5V至65V宽输入范围的2A/4A非同步升压、降压/升压LED驱动器。通过集成低侧NMOS开关，该器件不仅能驱动LED，还能以高功率密度和高效率为电池充电。该系列还支持常见阴极连接和单层PCB设计。开关频率可在100kHz至2.2MHz范围内进行配置，并具有可选的展频功能，可实现更好的EMI性能。 TPS92365x系列器件支持四种调光选项，包括模拟调光、PWM调光、混合调光和灵活调光。每种调光方法都可使用简单的高电平和低电平信号，通过PWM和ADIM输入引脚进行配置。该系列采用自适应关断时间电流模式控制以及智能、精确采样，可实现电感式快速调光(IFD)和高调光精度。 TPS92365x系列器件还提供多种系统保护，包括LED开路和短路、检测电阻开路和短路、可配置热折返以及热关断。一旦检测到任何故障情况，故障输出就会发送确认信号。
品牌名称: TI(德州仪器)
商品型号: TPS923652DMTR
商品编号: C22427900
商品封装: VSON-14-EP(3x4.5)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

	属性	参数值
	调光	PWM；模拟
	特性	过流保护(OCP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	升压；降压-升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置

商品概述

TPS92365x系列器件是具有4.5V至65V宽输入范围的2A/4A非同步升压、降压/升压LED驱动器。通过集成低侧NMOS开关，该器件不仅能驱动LED，还能以高功率密度和高效率为电池充电。该系列还支持常见阴极连接和单层PCB设计。开关频率可在100kHz至2.2MHz范围内进行配置，并具有可选的展频功能，可实现更好的EMI性能。 TPS92365x系列器件支持四种调光选项，包括模拟调光、PWM调光、混合调光和灵活调光。每种调光方法都可使用简单的高电平和低电平信号，通过PWM和ADIM输入引脚进行配置。该系列采用自适应关断时间电流模式控制以及智能、精确采样，可实现电感式快速调光(IFD)和高调光精度。 TPS92365x系列器件还提供多种系统保护，包括LED开路和短路、检测电阻开路和短路、可配置热折返以及热关断。一旦检测到任何故障情况，故障输出就会发送确认信号。

商品特性

4.5V至65V宽输入范围
LED共阴极连接
具有典型的3A/6.5A/6.5A电流限制的集成150mΩMOSFET
可选开关频率：100kHz至2.2MHz
TPS923653和TPS923655的展频
高级调光选项：
- 模拟调光(256:1)
- 快速PWM调光（150ns脉冲宽度）
- 混合调光和灵活调光（20kHz PWM时为2,000:1，4kHz PWM时为10,000:1，120Hz PWM时为1,000,000:1）
CC/CV充电模式
全面保护特性：
- LED开路和短路保护
- 开关FET开路和短路保护
- 外部元件故障保护
- 逐周期电流限制
- 热关断
- 故障输出（开漏）
可配置的热折返曲线
VSON、WSON和SOT23封装选项

应用领域

持续照明：
- 室内、室外、专业照明
- 医疗、手术照明
- 投影仪、激光电视、打印机、IP摄像机
即时照明：
- 机器视觉、摄像头闪光灯
- 火警、频闪
CC和CV源：
- LCD背光
- 电池充电
- TEC控制

优惠活动

购买数量

(3000个/袋，最小起订量 1 个)

个

起订量：1 个3000个/袋

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~63V
	开关频率	2.2MHz
	通道数	1
	输出电流	3A
