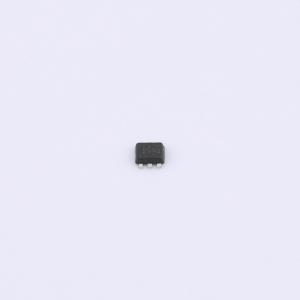

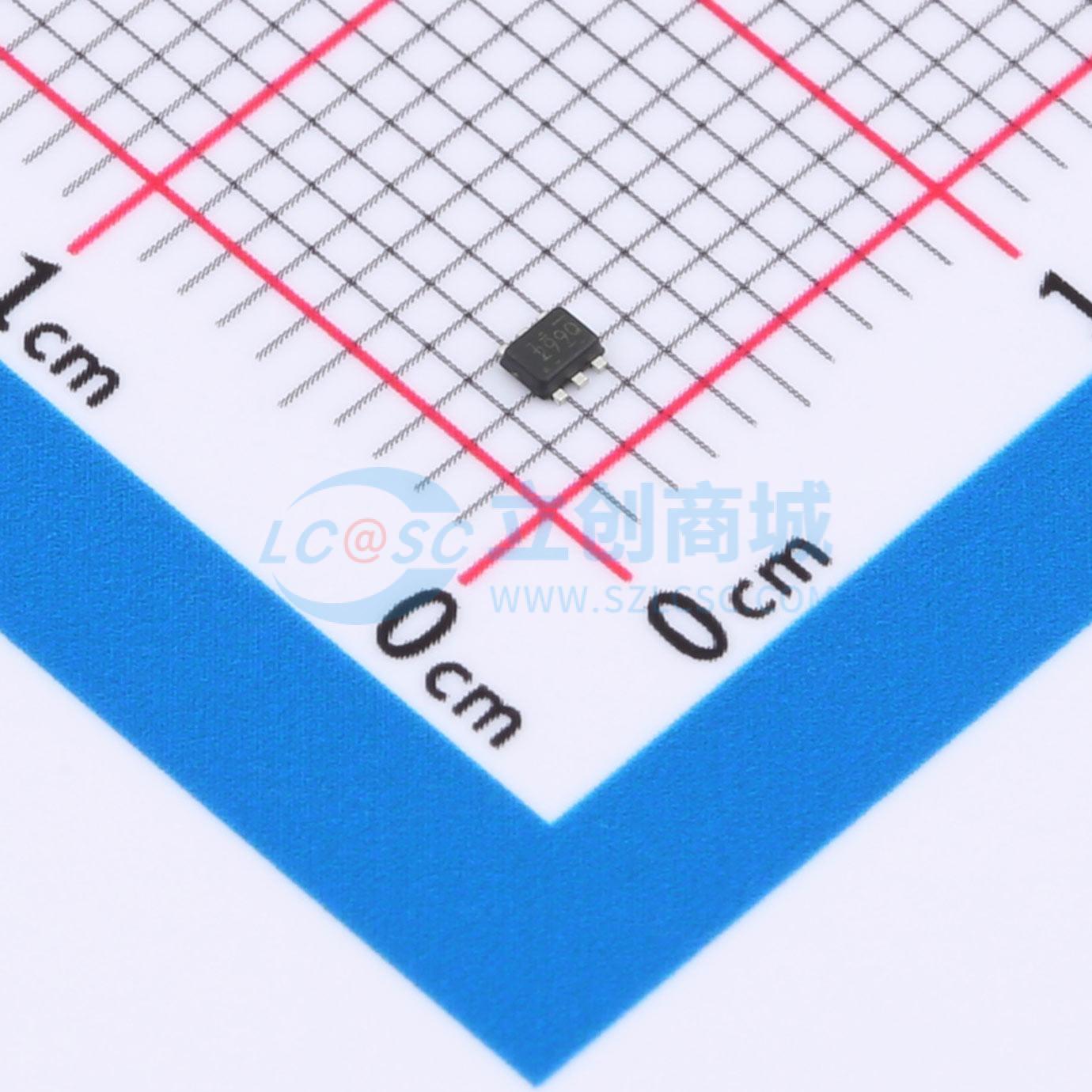

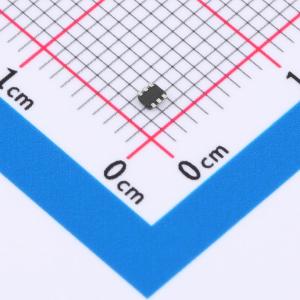

TPS61299QDRLRQ1

95nA超低静态电流5.5V升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61299-Q1是一款同步升压转换器,具有95nA超低静态电流和平均输入电流限制。适用于便携设备,支持碱性电池和硬币电池。该器件在轻载条件下实现高效率,支持高达500mA的输出电流。
品牌名称: TI(德州仪器)
商品型号: TPS61299QDRLRQ1
商品编号: C22427793
商品封装: SOT-563-6
包装方式: 编带
商品毛重: 0.066667克(g)

商品参数

商品概述

TPS61299-Q1是一款同步升压转换器，具有95nA的超低静态电流和平均输入电流限制功能。该器件为使用碱性电池和纽扣电池的便携式设备提供电源解决方案。该器件在轻载条件下高效运行，以实现较长的工作时间，并且平均输入电流限制功能可避免电池大电流放电。 TPS61299-Q1具有0.5V至5.5V的宽输入电压范围和1.8V至5.5V的输出电压范围。该器件的平均输入电流限制为1.2A。具有1.2A电流限制的TPS61299-Q1可支持3V至5V转换时高达500mA的输出电流，并在200mA负载下实现约94%的效率。当输出电压为4.5V、5V或5.5V时，TPS61299-Q1可选配快速负载瞬态响应功能。当禁用时，TPS61299-Q1支持真正的关断功能。 TPS61299-Q1采用1.6mm×1.6mm的SOT563封装，解决方案尺寸非常小。

商品特性

符合AEC-Q100标准：– 器件温度等级1：环境工作温度范围为-40℃至+125℃
提供功能安全相关文档，有助于功能安全系统设计
输入电压范围：0.5V至5.5V
启动时最小输入电压为0.7V
当信号VIN>0.7V时，输入工作电压可低至150mV
输出电压范围：1.8V至5.5V
通过VSEL引脚选择输出电压
平均输入电流限制：1.2A
从VOUT端测得的典型静态电流为95nA
从VIN和SW端测得的典型关断电流为60nA
在VIN = 3.6V、VOUT = 5V且IOUT = 10μA时，效率高达91%
在VIN = 3.6V、VOUT = 5V且IOUT = 200mA时，效率高达94%
当EN引脚为低电平时实现真正的断开
自动进行PFM/PWM模式转换
当VIN > VOUT时自动直通
输出短路保护和热关断保护
SOT563封装（1.6mm×1.6mm）

应用领域

汽车信息娱乐系统和仪表盘
汽车尾灯
高级驾驶辅助系统（ADAS）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	500mV~5.5V
	输出电压	1.8V~5.5V
	输出电流	500mA
	开关频率	-
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	95nA
	开关管(内置/外置)	内置
	输出类型	-
