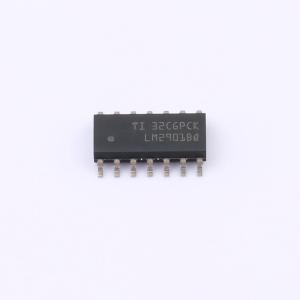

LM2901BQDRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2901B-Q1器件是业界通用LM2901x-Q1比较器系列的下一代版本。该下一代系列为成本敏感型应用提供了卓越的价值，其特性包括更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流、更低的传播延迟以及更高的2kV ESD性能，并提供了直接替代的便利性。所有器件都包含四个独立的电压比较器，这些比较器可在宽电压范围内运行。如果两个电源的电压差处于2V至36V范围内且VCC比输入共模电压至少高1.5V，那么也可以使用双电源。输出可以连接到其他集电极开路输出。 “V”版本的工作电压高达32V，“B”版本的工作电压高达36V。所有这些器件均符合-40℃至 +125℃的AEC-Q100 1级温度范围。
品牌名称: TI(德州仪器)
商品型号: LM2901BQDRQ1
商品编号: C22427715
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.218克(g)

商品参数

商品概述

LM2901B-Q1器件是业界通用LM2901x-Q1比较器系列的下一代版本。该下一代系列为成本敏感型应用提供了卓越的价值，其特性包括更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流、更低的传播延迟以及更高的2kV ESD性能，并提供了直接替代的便利性。所有器件都包含四个独立的电压比较器，这些比较器可在宽电压范围内运行。如果两个电源的电压差处于2V至36V范围内且VCC比输入共模电压至少高1.5V，那么也可以使用双电源。输出可以连接到其他集电极开路输出。 “V”版本的工作电压高达32V，“B”版本的工作电压高达36V。所有这些器件均符合 -40°C至 +125°C的AEC-Q100 1级温度范围。

商品特性

符合汽车应用要求
具有符合AEC-Q100标准的下列特性
器件温度等级1： -40°C至 125°C环境工作温度范围
器件HBM ESD分类等级：
- “AV”版本为1C级
- 所有其他版本为2级
器件CDM ESD分类等级C3
改进了“B”器件的2kV HBM ESD
单电源或双电源
独立于电源电压的低电源电流：每个比较器200uA（典型值）（“B”版本）
低输入偏置电流：3.5nA（典型值）（“B”器件）
低输入失调电流：0.5nA（典型值）（“B”器件）
低输入失调电压： ±0.37mV（典型值）（“B”器件）
共模输入电压范围包括接地
差动输入电压范围等于最大额定电源电压： ±36V
输出与TTL、MOS和CMOS兼容
提供功能安全型
有助于进行功能安全系统设计的文档

应用领域

汽车
HEV/EV和动力总成
信息娱乐系统与仪表组
车身控制模块
工业
电器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	比较器
	比较器数	四路
	输入失调电压(Vos)	370uV
	输入偏置电流(Ib)	3.5nA
	传播延迟(tpd)	300ns
	输出类型	开漏
	输出模式	CMOS；TTL

	属性	参数值
	静态电流(Iq)	800uA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	36V
	单电源	2V~36V
	输入失调电流(Ios)	0.5nA
	响应时间(tr)	1us
