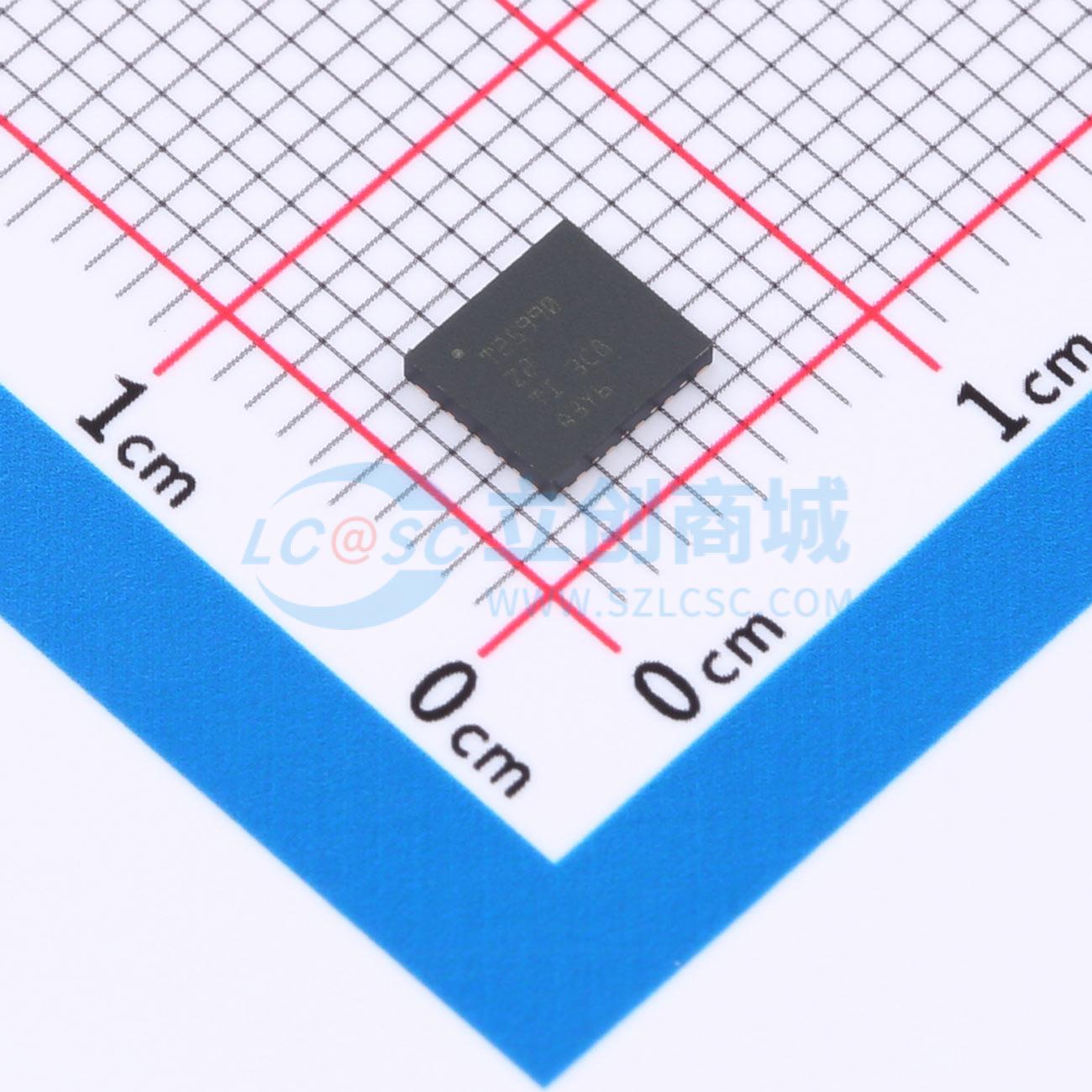

TPS25990ARQPR

TPS25990 是一款采用小型封装的集成式大电流电路保护与电源管理器件。该器件仅需极少的外部元件即可提供多种保护模式，能有效抵御过载、短路和过大的浪涌电流。 集成的 PMBus 接口允许主机控制器实时监控、控制和配置系统。关键系统参数可通过远程遥测回读。各种保护、警告阈值和系数可通过 PMBus 进行配置，或存储在非易失性配置存储器中。黑匣子故障记录功能有助于现场故障调试和返修处理。 该器件可作为独立的 eFuse 使用，也可在并联 eFuse 配置中作为主控制器连接，以支持更大电流。所有器件在启动和稳态期间主动同步其工作状态并共享电流，避免对部分器件造成过大压力，从而防止并联链过早或部分关闭。

• 输入工作电压范围：2.9 V 至 16 V
• 输入绝对最大电压 20 V
• 输出可承受至 -1 V
• 集成低导通电阻 FET：0.79 mΩ（典型值）
• 额定 RMS 电流 50 A，峰值电流 60 A
• 可作为独立 eFuse 或并联配置中的主控制器使用
• 支持多个 eFuse 并联连接以支持更大电流
• 启动和稳态期间主动进行器件状态同步和负载共享，可实现无限扩展
• 具备用于遥测、控制、配置和调试的 PMBus 接口
• 引脚/使能/输入电压/输出电压/输入电流/温度/故障监控
• 单命令实现电源循环
• 片上非易失性配置存储器
• 带有相对时间戳的多事件黑匣子故障记录，可选择存储在外部 EEPROM 中
• 强大的过流保护
• 可编程过流阈值（IOCP）：7 A 至 50 A，精度 ±5%（最大）
• 稳态期间具有可编程瞬态消隐定时器（OC_TIMER）的断路器响应，以支持峰值负载电流
• 启动期间的主动限流（ILIM）
• 强大的短路保护
• 快速跳闸响应（280 ns）
• 可编程和固定阈值
• 抗电源线瞬变 — 无误跳闸
• 可编程过温保护（OTP）
• 确保 FET 的安全工作区：8 W√s
• 集成 FET 健康监测和报告
• 精确的模拟负载电流监测（IMON） – 精度 ±2%，模拟带宽 >500 kHz
• 具有可编程阈值的快速过压保护
• 可编程输出压摆率控制（dVdt）
• 可编程插入延迟定时器
• 可编程欠压锁定（UVLO）
• 模拟管芯温度监测输出（TEMP）
• 四个可配置的通用 I/O 引脚
• 小尺寸封装：QFN 4.5 mmx5 mm，间距 0.6 mm
• 电源和地引脚之间 29 密耳间隙
• 100% 无铅

• 服务器和高性能计算
• 网络接口卡
• 图形和硬件加速卡
• 数据中心交换机和路由器
• 输入热插拔
• 风扇托盘
