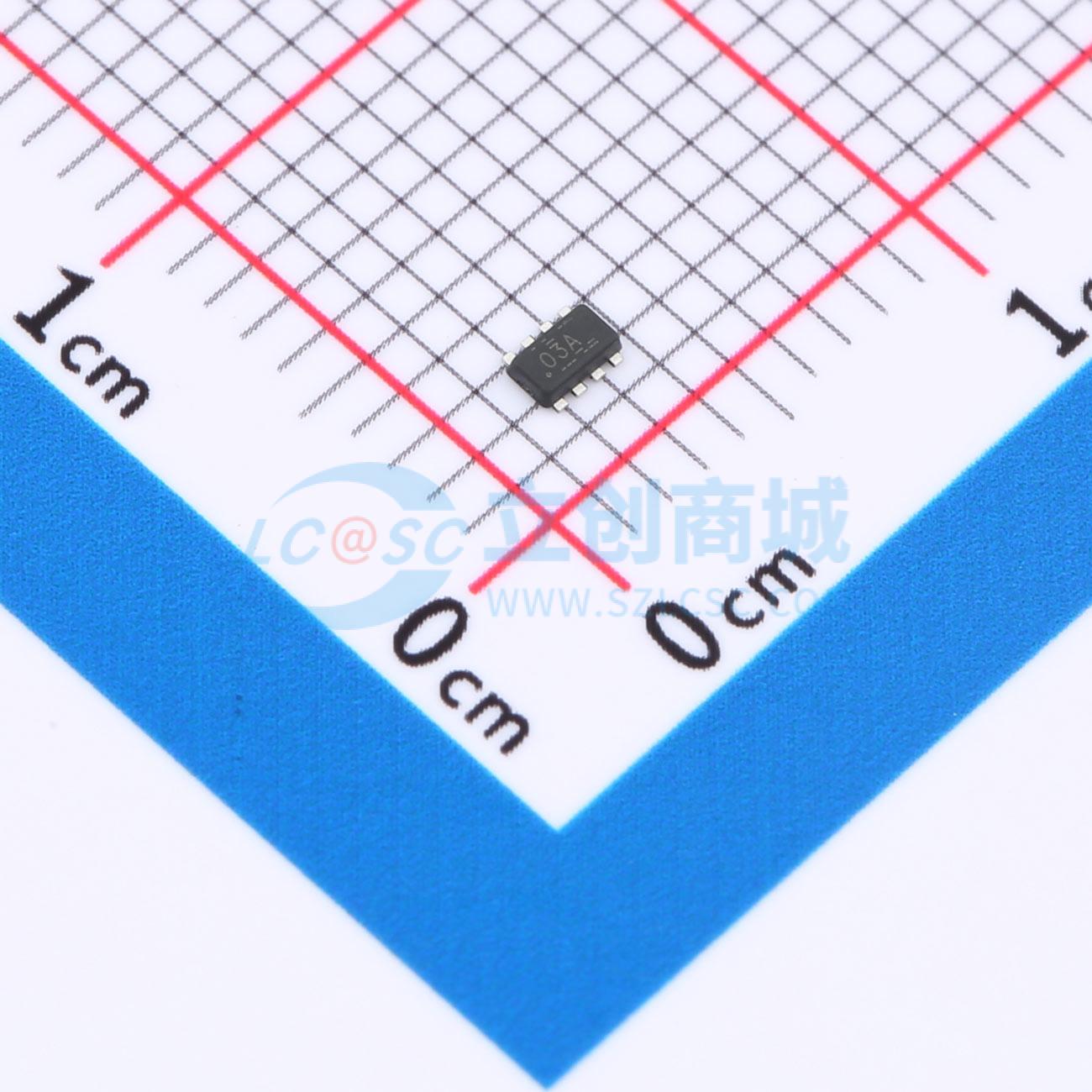

温馨提醒：图片仅供参考，商品以实物为准

TPS628303ADRLR

输入电压2.25V至5.5V，输出精度为1%的1A、2A、3A、4A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62830x 是一款易用的同步降压型 DC/DC 转换器系列，具有低静态电流。基于 DCS 控制拓扑结构，TPS62830x 在使用小输出电容的情况下可实现快速瞬态响应。内部基准电压源可将输出电压调节至低至 0.5V，在 -40℃ 至 125℃ 的结温范围内，反馈电压精度高达 1%。该系列产品有两种封装可供选择，且每种封装的器件引脚兼容。TPS62830x 设有 MODE 引脚，用于控制器件的工作模式。省电模式可在轻负载条件下保持高效率，从而延长系统电池的续航时间。强制 PWM 模式可维持连续导通模式，确保输出电压纹波最小且开关频率近似固定。该器件具备电源良好信号和控制良好的内部软启动电路。TPS62830x 能够在 100% 占空比模式下工作。为实现故障保护，TPS62830x 集成了打嗝式短路保护和热关断功能。其中一款器件还具备短路和过压锁断保护功能。该系列产品有两种封装：8 引脚 1.0mm x 2.0mm QFN 封装，可实现最高功率密度设计；8 引脚 1.6mm x 2.1mm SOT583 封装，便于组装。
品牌名称: TI(德州仪器)
商品型号: TPS628303ADRLR
商品编号: C22427741
商品封装: SOT-583-8
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

TPS62830x 是一款易用的同步降压型 DC/DC 转换器系列，具有低静态电流。基于 DCS 控制拓扑结构，TPS62830x 在使用小输出电容的情况下可实现快速瞬态响应。内部基准电压源可将输出电压调节至低至 0.5V，在 -40℃ 至 125℃ 的结温范围内，反馈电压精度高达 1%。该系列产品有两种封装可供选择，且每种封装的器件引脚兼容。 TPS62830x 设有 MODE 引脚，用于控制器件的工作模式。省电模式可在轻负载条件下保持高效率，从而延长系统电池的续航时间。强制 PWM 模式可维持连续导通模式，确保输出电压纹波最小且开关频率近似固定。该器件具备电源良好信号和控制良好的内部软启动电路。TPS62830x 能够在 100% 占空比模式下工作。为实现故障保护，TPS62830x 集成了打嗝式短路保护和热关断功能。其中一款器件还具备短路和过压锁断保护功能。该系列产品有两种封装：8 引脚 1.0mm x 2.0mm QFN 封装，可实现最高功率密度设计；8 引脚 1.6mm x 2.1mm SOT583 封装，便于组装。

商品特性

输入电压范围：2.25V 至 5.5V
输出电压可调范围：0.5V 至 4.5V
反馈电压精度：1%（-40℃ 至 125℃，TJ）
优化的 EMI 性能，便于符合 CISPR 11/32 标准
集成片上噪声滤波电容
可提供符合 CISPR 标准的测量数据
出色的瞬态响应
工作静态电流：7μA
开关频率：2.0MHz
内部功率 MOSFET 导通电阻：35mΩ 和 18mΩ
DCS 控制拓扑结构
用于选择导通模式的 MODE 引脚
支持 1.2V GPIO
100% 占空比，实现最低压差
有源输出放电功能
电源良好输出信号
热关断保护
打嗝式或锁断式过流/过压保护
提供 SIMPLIS 模型
可使用 WEBENCH 电源设计器基于 TPS62830x 创建定制设计

应用领域

固态硬盘
便携式电子设备
模拟安防和 IP 网络摄像机
工业 PC
工厂自动化与控制
ASIC、SoC 和 MCU 供电
通用负载点

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电压	500mV~4.5V
	输出电流	3A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	7uA
	开关管(内置/外置)	内置
	输出类型	可调
