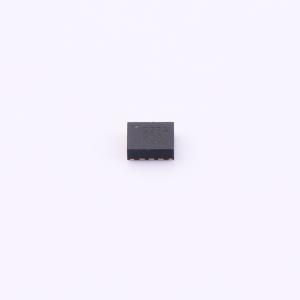

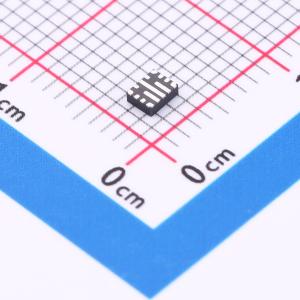

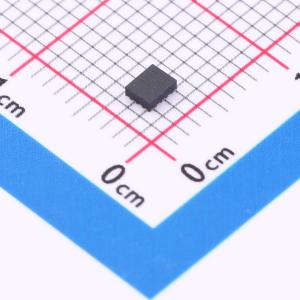

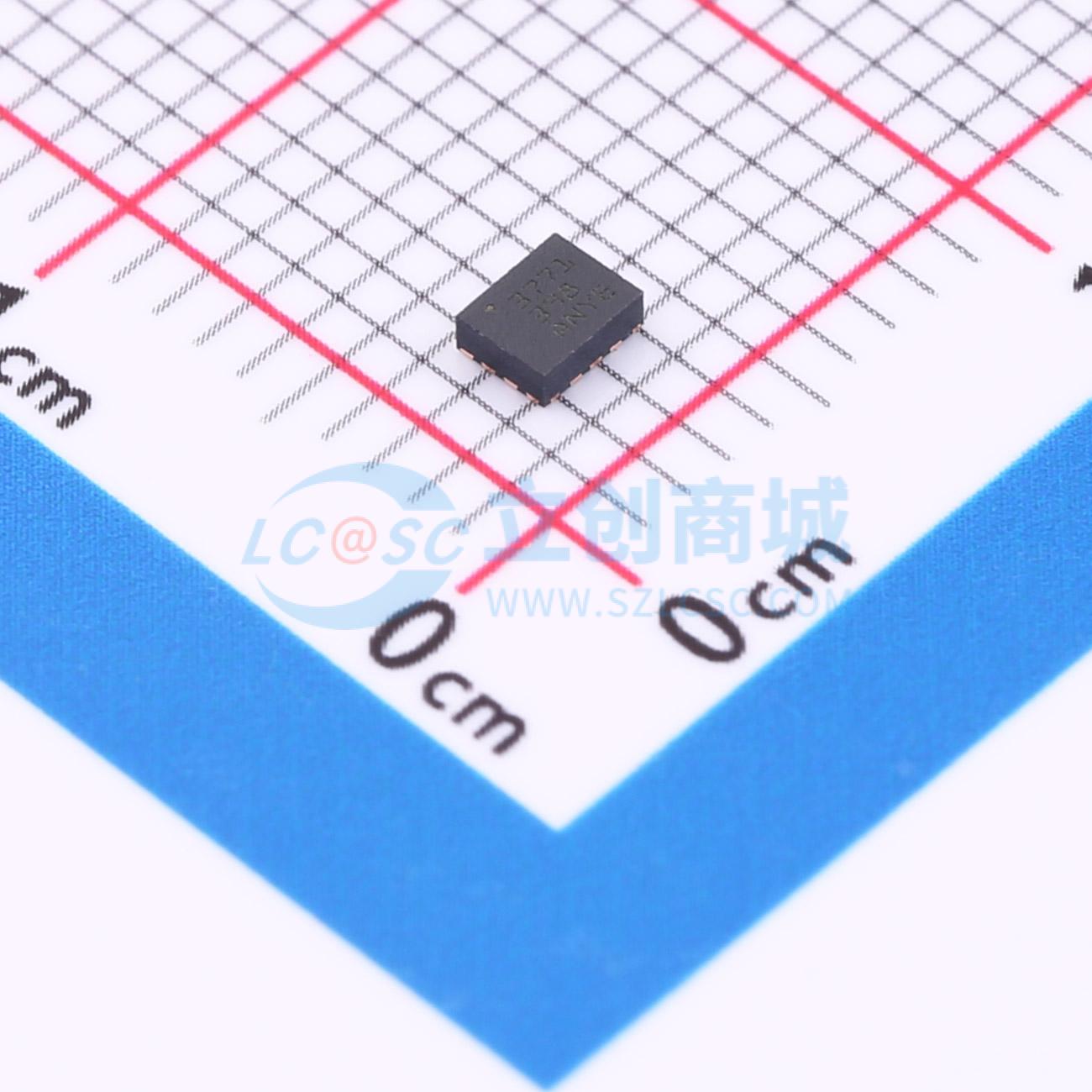

温馨提醒：图片仅供参考，商品以实物为准
TPS613771RYHR
具有可编程峰值电流限制的23VIn、25VouT、6A同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高电压同步升压转换器，配有一个50mΩ低侧电源开关和一个40mΩ高侧整流器开关，可提供高效的小尺寸解决方案。具有2.9V至23V的宽输入电压范围，输出电压高达25V，具有6A开关电流能力。采用自适应恒定关断时间峰值电流控制拓扑来调节输出电压。在中等到重负载条件下，在脉宽调制（PWM）模式下工作
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS613771RYHR
- 商品编号
- C22427757
- 商品封装
- VQFN-HR-13(2x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.9V~23V | |
| 输出电压 | 4.5V~25V | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 70uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
宽输入电压和输出电压范围 – 输入电压范围：2.9 V 至 23 V，输出电压范围：4.5V 至 25V。 TPS61377 是一款高电压同步升压转换器，配有一个 50mΩ 低侧电源开关和一个 40mΩ 高侧整流器开关，可提供高效的小尺寸解决方案。TPS61377 具有 2.9V 至 23V 的宽输入电压范围，输出电压高达 25V，具有 6A 开关电流能力。 TPS61377 采用自适应恒定关断时间峰值电流控制拓扑来调节输出电压。在中等到重负载条件下，TPS61377 在脉宽调制 (PWM) 模式下工作。在轻负载条件下，该器件具有两种工作模式，可通过 MODE 引脚进行选择。一种是可提高轻负载效率的脉冲频率调制 (PFM) 模式，另一种是可避免因开关频率较低而引发可闻噪声和其他应用问题的强制 PWM 模式。 TPS61377 实现了软启动功能和可编程峰值开关电流限制功能。TPS61377 还提供输出过压保护、逐周期过流保护和热关断保护。 TPS61377 采用 2.5mm × 2.0mm HotRod Lite VQFN 封装，因而拥有非常小巧的解决方案尺寸。
商品特性
- 宽输入电压和输出电压范围，输入电压范围 2.9 V 至 23 V，输出电压范围 4.5V 至 25V
- 1.5A 至 6A 的可编程峰值电流限制
- 开关频率：TPS61377 为 650 kHz，TPS613771 为 1.2MHz
- 6A 峰值开关电流限制
- 低侧 FET：50mΩ，高侧 FET：40mΩ
- 效率高达 95.3%（VIN = 9V、VOUT = 16V 且 IOUT = 2.0A 时）
- 效率高达 96.0%（VIN = 12V、VOUT = 24V 且 IOUT = 1.5A 时）
- 70μA 典型静态电流
- 最大关断电流：1.25μA
- 可选择自动 PFM 和强制 PWM 模式
- 输出过压保护
- 逐周期过流保护
- 热关断
- 精密 EN/UVLO 阈值
- 外部环路补偿
应用领域
- 3.3VIN、5VIN 至 12VOUT、24VOUT 电源转换
- 工业电源系统
- 电器
