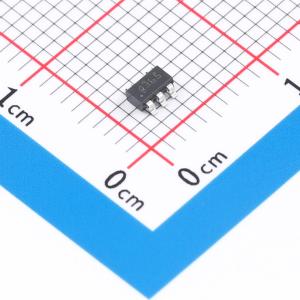

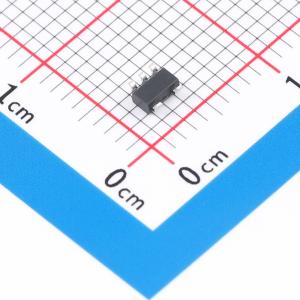

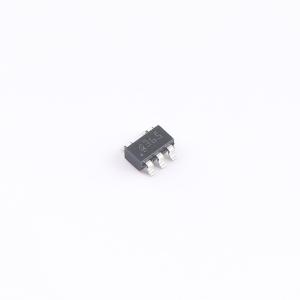

温馨提醒：图片仅供参考，商品以实物为准

TLV365QDBVRQ1

汽车级、50MHz、零交叉、低失真、高CMRR、RRI/O、单电源运算放大器

描述: TLV365-Q1和TLV2365-Q1（TLVx365-Q1）器件是零交叉、轨到轨输入和输出CMOS运算放大器系列，针对低电压和成本敏感型应用进行了优化。得益于低噪声(4.5nV/√Hz)和高速运行（50MHz增益带宽）特性，此类器件成为在低侧电流检测、音频、信号调节和传感器放大等应用中驱动采样模数转换器(ADC)的理想之选。特殊功能包括出色的共模抑制比(CMRR)、无输入级交叉失真、高输入阻抗和轨到轨输入和输出摆幅。
品牌名称: TI(德州仪器)
商品型号: TLV365QDBVRQ1
商品编号: C22427723
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	50MHz
	输入失调电压(Vos)	400uV
	输入失调电压温漂(Vos TC)	500nV/℃
	压摆率(SR)	27V/us

商品概述

TLV365-Q1和TLV2365-Q1（TLVx365-Q1）器件是零交叉、轨到轨输入和输出CMOS运算放大器系列，针对低电压和成本敏感型应用进行了优化。得益于低噪声(4.5nV/√Hz)和高速运行（50MHz增益带宽）特性，此类器件成为在低侧电流检测、音频、信号调节和传感器放大等应用中驱动采样模数转换器(ADC)的理想之选。

特殊功能包括出色的共模抑制比(CMRR)、无输入级交叉失真、高输入阻抗和轨到轨输入和输出摆幅。输入共模范围同时包括正负电源。输出电压摆幅在电源轨的12mV以内。

TLVx365-Q1的额定工作温度范围为 -40℃至 +125℃

商品特性

符合AEC-Q100标准
温度等级1: -40℃至 +125℃
增益带宽：50MHz
零交叉失真拓扑
CMRR：115dB（典型值）
轨到轨输入和输出
输入超出电源轨100mV
噪声：4.5nV/√Hz
压摆率：27V/μs
快速稳定：0.2μs更改为0.01%
精度：失调电压温漂2.6μV/℃（最大值）
输入偏置电流：20pA（最大值）
工作电压：2.2V至5.5V

应用领域

HEV/EV直流/直流转换器
混合动力汽车/电动汽车逆变器和电机控制
HEV/EV车载充电器（OBC）和无线充电器
电动涡轮/增压器
汽车HVAC压缩机模块
手势识别
快速趋稳峰值检测器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	输入偏置电流(Ib)	20pA
	噪声密度(eN)	4.5nV/√Hz@500kHz
	共模抑制比(CMRR)	115dB
	静态电流(Iq)	4.6mA
	输出电流	85mA
	工作温度	-40℃~+125℃
	单电源	2.2V~5.5V
