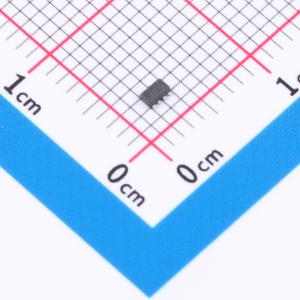

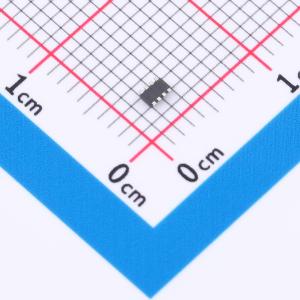

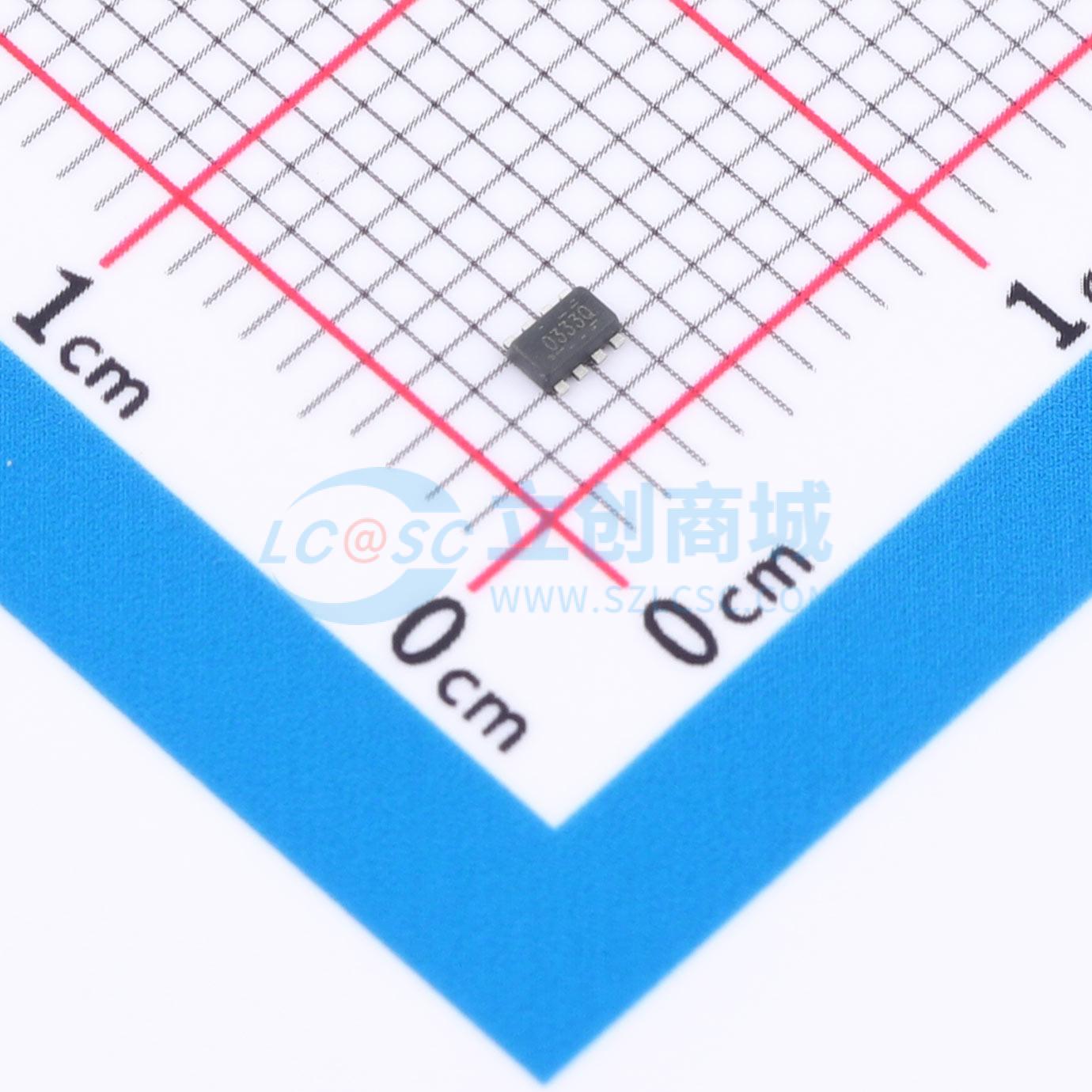

TPS610333QDRLRQ1

TPS61033-Q1 是一款同步升压转换器。该器件可以为由多种电池和其他电源供电的便携式设备和智能设备提供电源解决方案。在整个温度范围内，TPS61033-Q1 具有 5.5A（典型值）谷值开关电流限值，TPS610333-Q1 具有 1.85A（典型值）谷值开关电流限值。 TPS61033-Q1 使用自适应恒定导通时间谷值电流控制拓扑来调节输出电压，并在 2.4MHz 开关频率下运行。在轻负载条件下，通过配置 MODE 引脚可实现两种可选模式：自动 PFM 模式和强制 PWM 模式。这些模式可在轻负载条件下实现效率和抗噪性平衡。在轻负载条件下，TPS61033-Q1 通过 VIN 消耗 20μA 的静态电流。在关断期间，TPS61033-Q1 与输入电源完全断开，仅消耗 0.1μA 的电流，从而能够实现较长的电池寿命。TPS61033-Q1 具有 5.75V 输出过压保护、输出短路保护和热关断保护。 TPS61033-Q1 采用 2.1mm × 1.6mm SOT-5X3 (8) 封装，尽可能减少了外部元件的数量，可提供小尺寸解决方案。

• 器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
• 输入电压范围：1.8V 至 5.5V，输出电压范围：2.2V 至 5.5V (TPS61033)，当 FB 连接至 VIN，输出电压为 5.0V 固定值(TPS61033X)
• 两个谷值开关电流限制选项：TPS61033-Q1: 5.5A 典型值，TPS610333-Q1：1.85A 典型值
• 两个 25mΩ (LS)/46mΩ (HS) MOSFET
• 支持高达 2.4MHz，L-C 较小
• 效率高达 93.42% （VIN = 3.3V、VOUT = 5V 且 IOUT = 1A 时）
• 效率高达 90.78% （VIN = 3.3V、VOUT = 5V 且 IOUT = 2A 时）
• 流入 VIN 引脚的静态电流典型值为 20μA
• 流入 VOUT 引脚的静态电流典型值为 5.3μA
• 关断电流典型值为 0.1μA
• 在 -40°C 至 +125°C 温度范围内，基准电压精度为 ±1.5%
• 具有窗口比较器的电源正常输出可在轻负载下采用引脚可选的自动 PFM 模式或强制 PWM 模式
• 扩频调频
• VIN > VOUT 时切换为直通模式
• 在关断期间真正断开输入与输出之间的连接
• 输出过压和热关断保护
• 输出短路保护

• 平板电脑（多媒体）
• 智能扬声器
• 移动 POS
