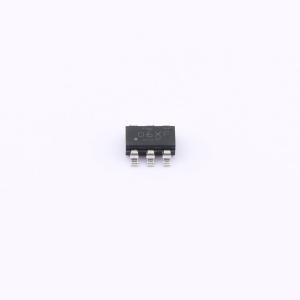

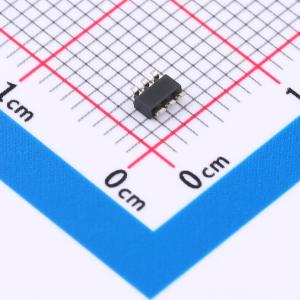

LMR51606XFDBVR

0.6A/1A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR516xx 是一款简单易用的宽 VIN 同步降压转换器，能够驱动高达 0.6A 和 1A 的负载电流。该器件具有 4V 至 65V 的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。 LMR516xx 以 400kHz 和 1.1MHz 的开关频率运行，支持使用相对较小的电感器，以实现经优化的设计尺寸。
品牌名称: TI(德州仪器)
商品型号: LMR51606XFDBVR
商品编号: C22427653
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

LMR516xx 是一款简单易用的宽 VIN 同步降压转换器，能够驱动高达 0.6A 和 1A 的负载电流。该器件具有 4V 至 65V 的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。 LMR516xx 以 400kHz 和 1.1MHz 的开关频率运行，支持使用相对较小的电感器，以实现经优化的设计尺寸。LMR516xx 具有可在轻负载时实现高效率的 PFM 版本和实现恒定频率的 FPWM 版本，并可在整个负载范围内实现低输出电压纹波。在内部实现了软启动和补偿电路，从而更大限度地减少了器件所用的外部元件。该器件内置保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大的情况下的热关断功能。

商品特性

4V 至 65V 输入电压范围
高达 70V 的输入瞬态保护
0.6A/1A 持续输出电流
最短打开时间：80 ns
400kHz 和 1.1MHz 的固定开关频率
-40°C 至 150°C 的结温范围
98% 最大占空比
具有预偏置输出的单调启动
断续模式短路保护
精密使能端
±1.5% 容差电压基准
集成同步整流
内置补偿功能，便于使用
SOT-23 封装
采用引脚到引脚兼容封装的各种选项
PFM 和强制 PWM (FPWM) 选项
与 LMR16006、LV2862、LMR50410、TPS560430、LMR54406 和 LMR54410 引脚对引脚兼容
使用 LMR516xx 并借助 WEBENCH Power Designer 创建定制设计方案

应用领域

大型电器
PLC、DCS 和 PAC
智能电表
电力输送

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~65V
	输出电压	800mV~28V
	输出电流	600mA
	开关频率	400kHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	420uA
	开关管(内置/外置)	内置
	输出类型	可调
