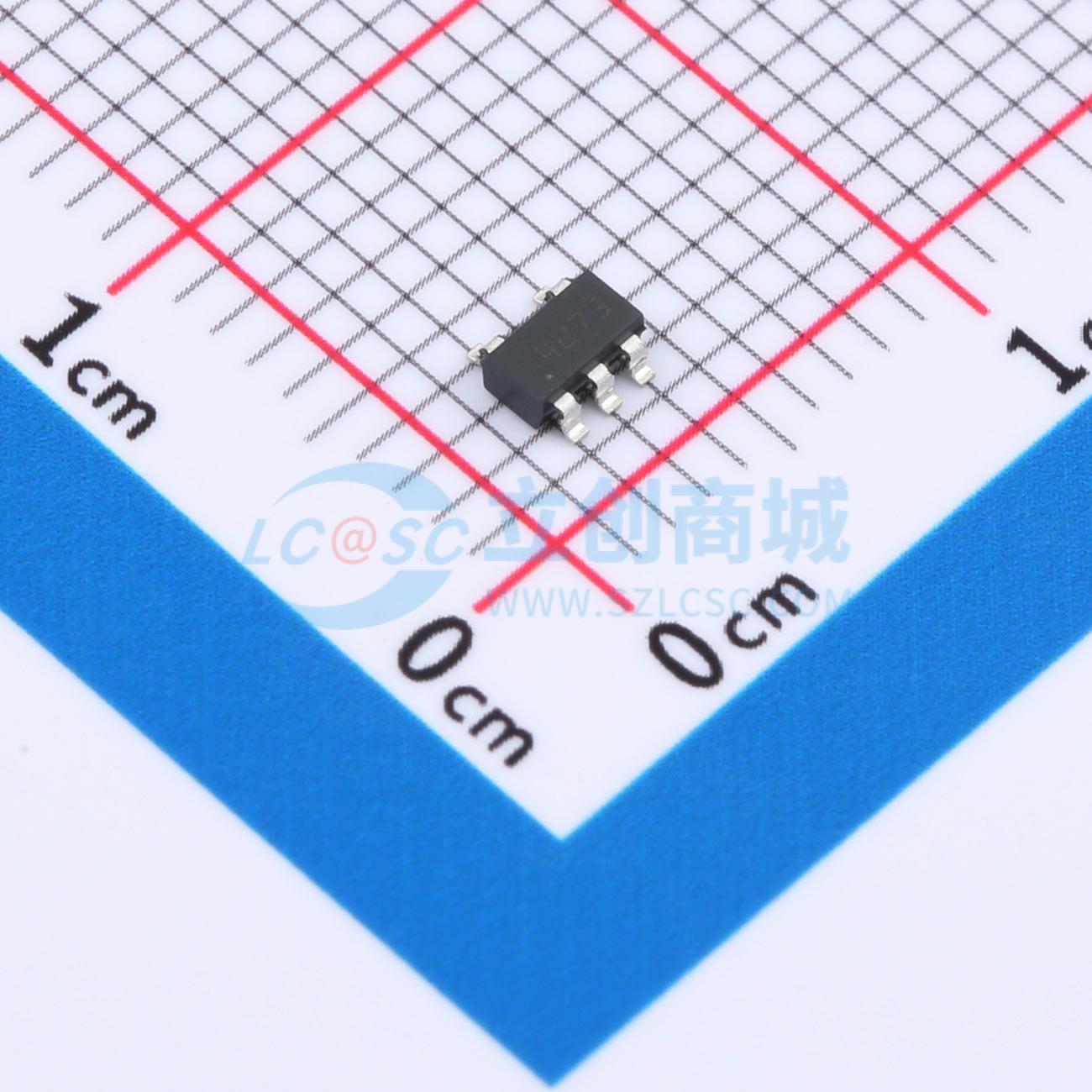

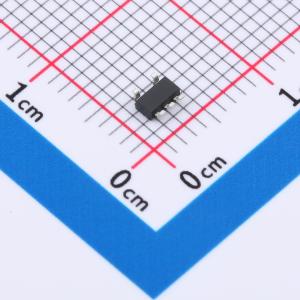

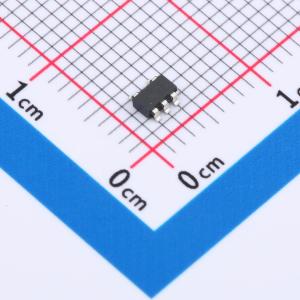

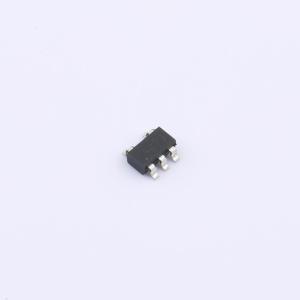

UCC44273DBVR
单通道高速低侧栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC44273DBVR
- 商品编号
- C22427645
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 8ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 7ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+140℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | - |
商品概述
UCC44273单通道、高速、低侧栅极驱动器设备能够有效驱动MOSFET和IGBT功率开关。采用从本质上最小化直通电流的设计，UCC44273能够向容性负载提供和吸收高峰值电流脉冲，具备轨到轨驱动能力，典型传播延迟极小，仅为13 ns。 UCC44273设备能够处理输入引脚处的 -5 V电压。在VDD = 12 V时，UCC44273可提供4 A的源电流和4 A的灌电流（对称驱动）峰值驱动电流能力。 UCC44273设计用于在4.5 V至18 V的宽VDD范围和 -40°C至140°C的宽温度范围内工作。VDD引脚上的内部欠压锁定（UVLO）电路会在VDD工作范围之外将输出保持为低电平。 UCC44273设备的输入引脚阈值基于与TTL和CMOS兼容的低压逻辑，该逻辑固定且独立于VDD电源电压。高低阈值之间的宽迟滞特性提供了出色的抗噪能力。
商品特性
- 提供5引脚DBV（SOT - 23）封装选项
- 行业标准引脚排列
- 4 A峰值源电流和灌电流对称驱动
- 能够处理输入处的负电压（ - 5 V）
- 快速传播延迟（典型值13 ns）
- 快速上升和下降时间（典型值分别为9 ns和7 ns）
- 4.5 V至18 V单电源范围
- 在VDD欠压锁定（UVLO）期间输出保持低电平（确保上电和断电时无干扰运行）
- TTL和CMOS兼容输入逻辑阈值（独立于电源电压）
- 具有迟滞逻辑阈值，具备高抗噪能力
- 输入引脚浮空时输出保持低电平
- 输入引脚绝对最大电压电平不受VDD引脚偏置电源电压限制
- 工作温度范围为 -40°C至140°C
应用领域
- 功率因数校正（PFC）级
- 家用空调（HVAC）
- 开关模式电源
- 电机驱动器
