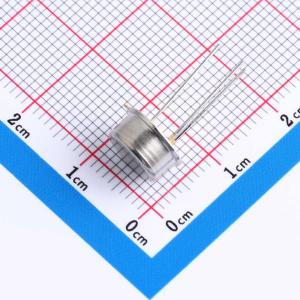

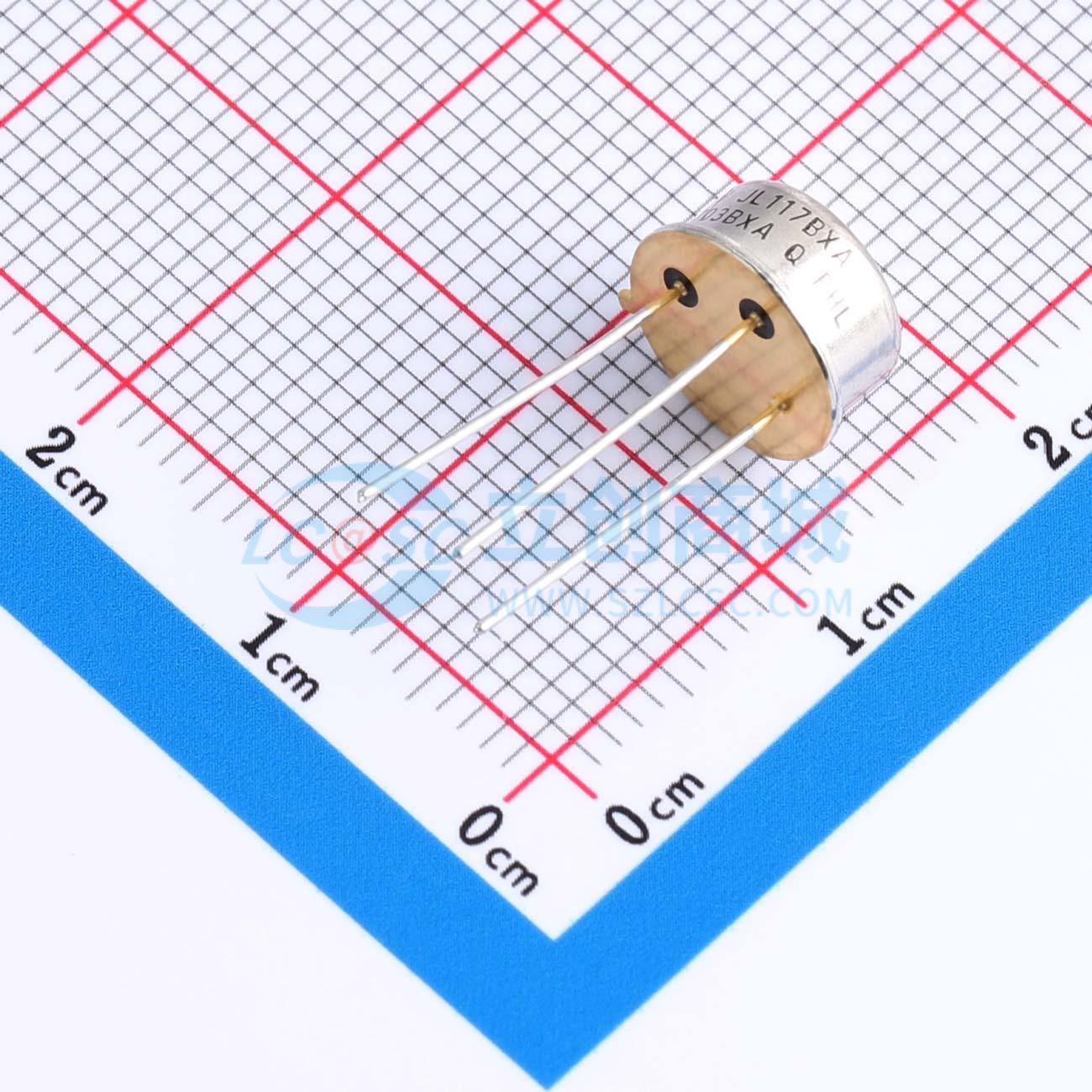

JL117BXA

1.2V~37V 500mA 41.25V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该可调三端正电压稳压器能够在1.2V至37V的输出范围内提供0.5A或1.5A的电流。它非常易于使用，只需要两个外部电阻来设置输出电压。此外，线路和负载调节性能优于标准固定稳压器。除了比固定稳压器具有更高的性能外，该系列还提供了只有集成电路才具备的全面过载保护功能
品牌名称: TI(德州仪器)
商品型号: JL117BXA
商品编号: C22427624
商品封装: TO-3
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

LM117是可调三端正电压稳压器，可在1.2V至37V输出范围内提供0.5A或1.5A电流。它使用非常简单，仅需要两个外接电阻即可设置输出电压。此外，线性调整率和负载调整率均优于标准固定稳压器。除了性能高于固定稳压器外，LM117系列提供仅集成电路才具备的完整过载保护功能。芯片内置电流限制、热过载保护和安全区保护。即使调整端子断开，所有过载保护电路仍保持完全功能。通常情况下不需要电容，除非器件距离输入滤波电容超过6英寸，这种情况下需要输入旁路电容。可添加可选输出电容来改善瞬态响应。对调整端子进行旁路处理可实现非常高的纹波抑制比，这是标准三端稳压器难以实现的。除替代固定稳压器外，LM117还可用于多种其他应用。由于该稳压器是“浮动”的，仅感知输入输出压差，只要不超过最大输入输出压差，就可对数百伏的电源进行调压，需避免输出短路。此外，它还可构成非常简单的可调开关稳压器、可编程输出稳压器，或者通过在调整引脚和输出之间连接固定电阻，LM117可用作精密电流稳压器。通过将调整端子钳位到地，将输出设置为大多数负载仅消耗很小电流的1.2V，可实现带有电子关断功能的电源。对于负向配套器件，请参见LM137系列数据手册。运行时，LM117在输出和调整端子之间产生标称1.25V基准电压VREF。基准电压施加在编程电阻R1两端，由于电压恒定，因此有恒定电流I1流过输出设置

商品特性

指定0.5A或1.5A输出电流
输出电压可调低至1.2V
电流限制随温度保持恒定
80 dB纹波抑制
输出短路保护

应用领域

数百伏电源调压
可调开关稳压器
可编程输出稳压器
精密电流稳压器
带电子关断功能的电源

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	41.25V
	输出电压	1.2V~37V
	输出电流	500mA
	电源纹波抑制比(PSRR)	65dB@(2400Hz)

	属性	参数值
	噪声	120uVrms
	功能特性	短路保护；热关断；过流保护
	工作温度	-55℃~+125℃
	输出类型	可调
	输出通道数	1
