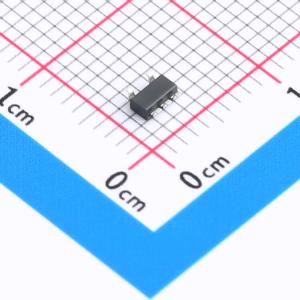

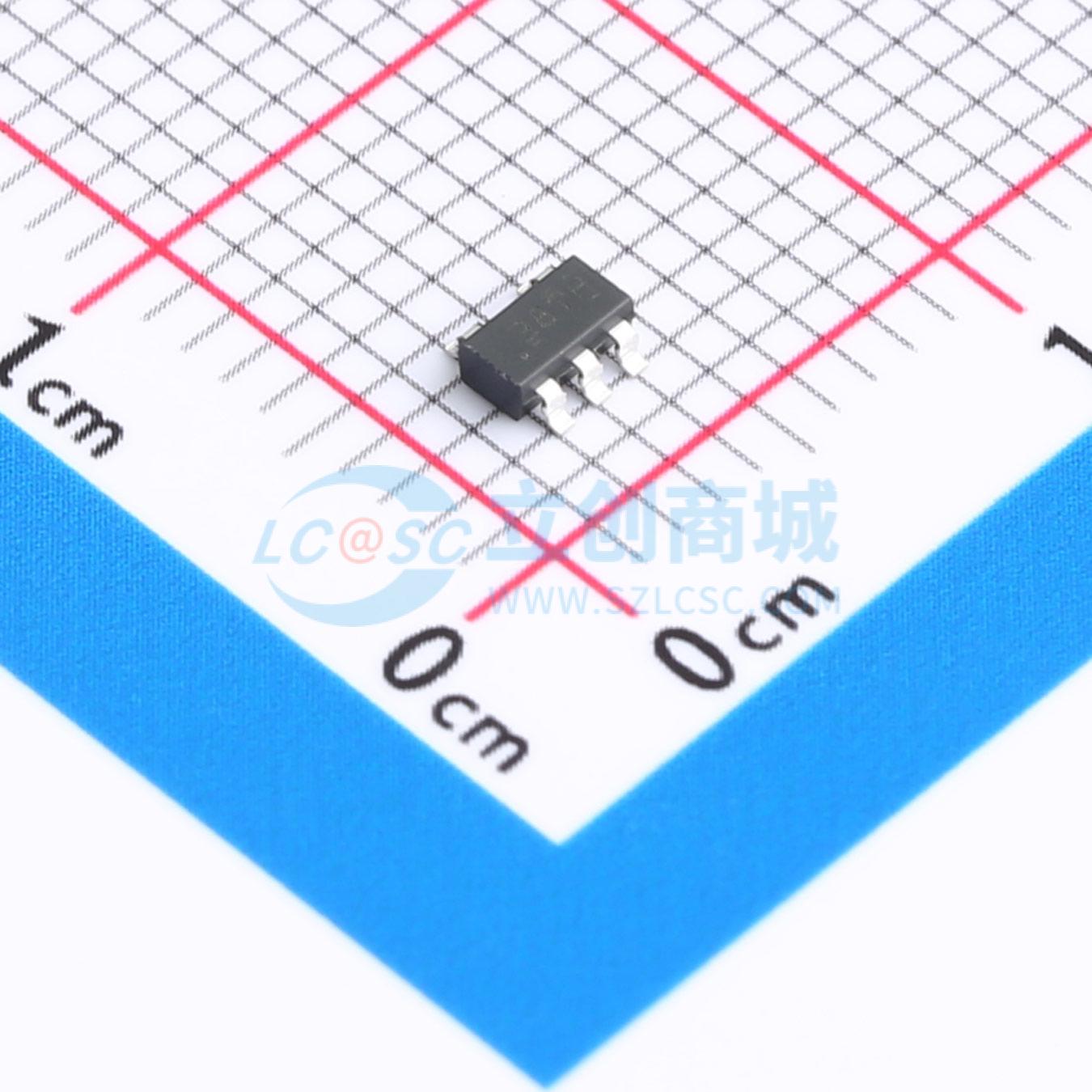

SN74AHC1G14QDBVRQ1

汽车类单路施密特触发反相器门

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 工作电压范围为 2V 至 5.5V 低功耗，lCC 最大值为 10μA 5V 下的输出驱动为 ±8mA 闩锁性能超过 250mA ，符合 JESD 17 规范 SN74AHC1G14-Q1 是一个单路反相器门。该器件执行布尔函数 Y = A̅。该器件以独立反相器门的形式工作，但出于施密特操作方面的原因，对于正向 (VT+) 和负向 (VT-) 信号，逻辑门可能具有不同的输入阈值。
品牌名称: TI(德州仪器)
商品型号: SN74AHC1G14QDBVRQ1
商品编号: C22427601
商品封装: SOT-23-5
包装方式: 袋装
商品毛重: 0.057克(g)

商品参数

	属性	参数值
	输入高电平(VIH)	2.1V；1.5V；3.85V
	输入低电平(VIL)	1.65V；500mV；900mV
	输出高电平(VOH)	4.4V；1.9V；2.9V
	低电平范围(VOL)	100mV
	传播延迟(tpd)	7.5ns@5V,50pF
	系列	74AHC
	工作温度	-40℃~+125℃

商品概述

工作电压范围为 2V 至 5.5V 低功耗，lCC 最大值为 10μA 5V 下的输出驱动为 ±8mA 闩锁性能超过 250mA ，符合 JESD 17 规范 SN74AHC1G14-Q1 是一个单路反相器门。该器件执行布尔函数 Y = A¯。该器件以独立反相器门的形式工作，但出于施密特操作方面的原因，对于正向 (VT+) 和负向 (VT-) 信号，逻辑门可能具有不同的输入阈值。

商品特性

符合面向汽车应用的 AEC-Q100 标准
器件温度等级 1: -40°C 至 +125°C
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C4B

应用领域

同步反相时钟输入
对开关进行去抖
对数字信号进行反相

优惠活动

购买数量

(3000个/袋，最小起订量 1 个)

个

起订量：1 个3000个/袋

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	2V~5.5V
	静态电流(Iq)	10uA
	通道数	1
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
