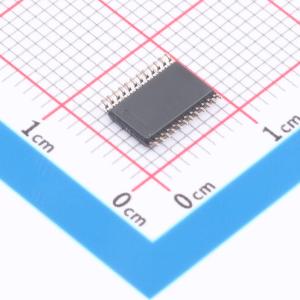

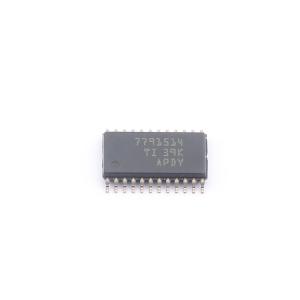

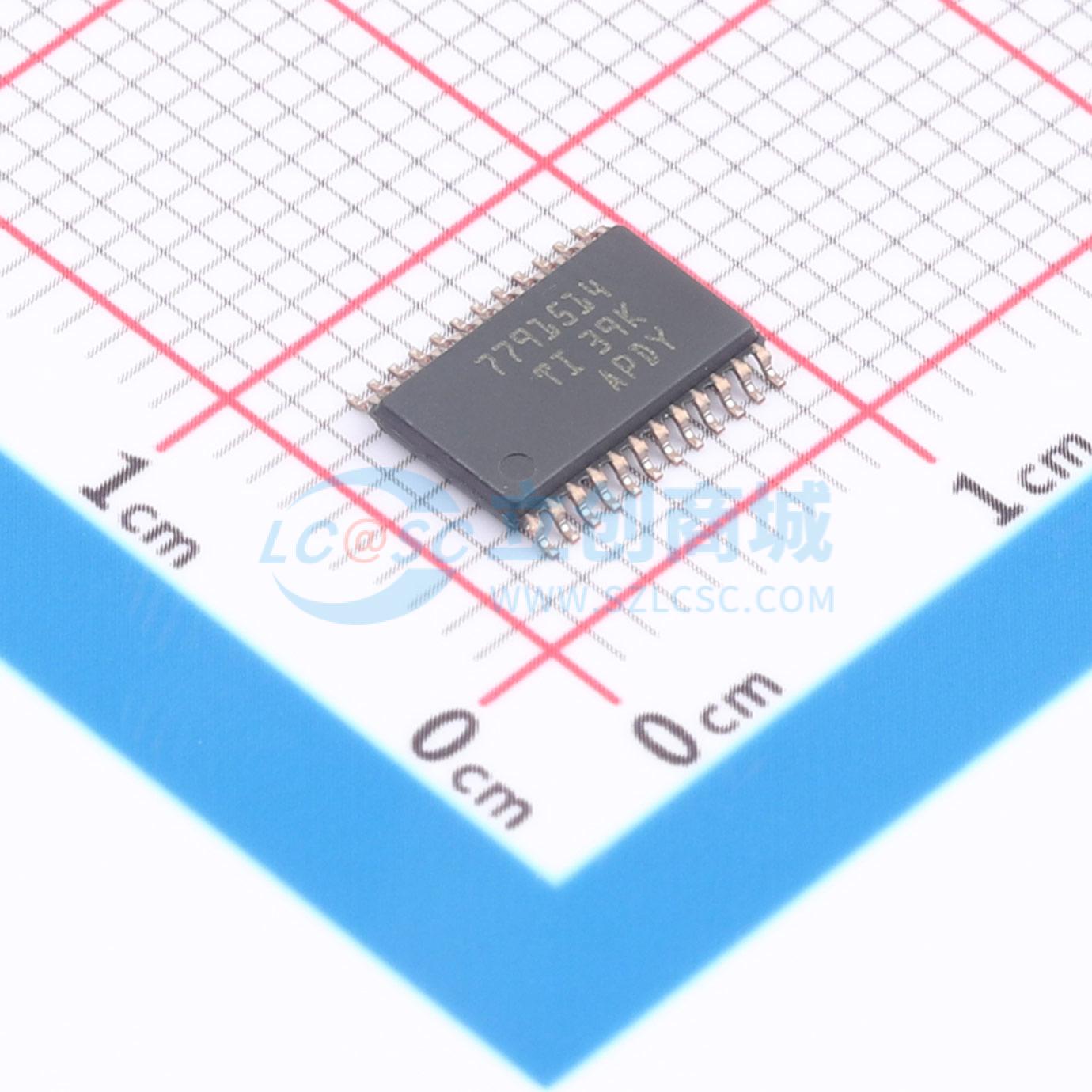

BQ7791514PWR

具有电池自主平衡功能和休眠模式的3节至5节串联、可堆叠超低功耗初级保护器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: BQ77915 器件是一款低功耗电池组保护器，它实现了一整套的电压、电流和温度保护功能以及智能电池平衡算法，无需微控制器 (MCU) 控制。该器件的可堆叠接口可进行简单扩展，支持从 3 节串联到 20 节或更多节数串联的电池应用。保护阈值和延迟均为出厂编程设定，有多种配置可供选用。针对放电和充电采用单独的过热阈值和欠温阈值（分别为 OTD、UTD 和 OTC、UTC），从而提高了灵活性。
品牌名称: TI(德州仪器)
商品型号: BQ7791514PWR
商品编号: C22427558
商品封装: TSSOP-24
包装方式: 袋装
商品毛重: 1克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	2uA
	均衡电流	50mA
	功能特性	过流保护；电芯均衡；过充保护；过放保护；短路保护

商品概述

BQ77915器件是一款低功耗电池组保护器，无需微控制器(MCU)控制即可实现全套电压、电流、温度保护以及智能电池均衡算法。该器件的可堆叠接口可轻松扩展，支持3节串联至20节串联及以上的电池应用。保护阈值和延迟为工厂预编程，提供多种配置可选。针对放电（OTD和UTD）和充电（OTC和UTC）分别提供过温以及欠温阈值，具备更高灵活性。BQ77915器件通过集成独立的CHG和DSG低边NMOS FET驱动器实现电池组保护，驱动器可通过两个控制引脚禁用。这些控制引脚还可经济地实现更高串联数（6节及以上）的电池保护，实现方式为将上层器件的CHG和DSG输出级联到紧邻下层器件的控制引脚。为了提高灵活性，可通过连接在OCDP引脚与VSS之间的电阻对放电过流保护延迟进行编程。BQ77915保护器通过集成FET维持智能被动电池均衡算法，可支持最高50 mA的电池均衡电流，如需更高的电池均衡电流可外接FET。针对电池组的运输和存储提供HIBERNATE模式，实现超低功耗运行。BQ77915保护器适用于无需主机监控的电池组。

商品特性

超低静态电流:NORMAL模式典型值8 μA，HIBERNATE模式典型值2 μA
提供全套电压、电流和温度保护
智能被动电池均衡可消除单体电池间的不均衡
可扩展串联电池数，支持从3节串联到20节串联及以上
电压保护精度为过压±10 mV，欠压±18 mV
过压保护阈值范围3 V至4.575 V
欠压保护阈值范围1.2 V至3 V
支持开路电池和开路线路(OW)检测
支持电流保护
支持温度保护
提供独立充电(CHG)和放电(DSG) FET驱动器
集成FET的智能电池均衡算法（最高支持50 mA均衡电流），同时支持外接FET实现更高的电池均衡电流
超低功耗HIBERNATE模式
单体输入最高36 V最大额定值
过流(OCD1/2)延迟可通过电阻编程
SHUTDOWN模式最大电流为0.5 μA
具备功能安全能力
提供相关文档帮助功能安全系统设计

应用领域

电动工具
园林工具
清洁机器人
吸尘器
平衡车
电动自行车
10.8 V 至 72 V 电池组

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；均衡芯片
	工作电压	3V~25V
	充电饱和电压	3.65V
	放电截止电压	2.5V
	电池类型	锂电池
	电池节数	3~5
