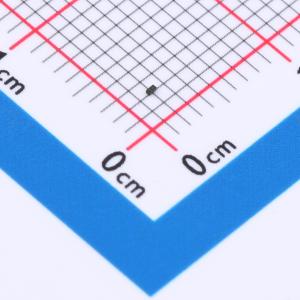

ESD451DPLR
双向ESD 5.5V截止 峰值浪涌电流：6.2A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- ESD451DPLR
- 商品编号
- C22427500
- 商品封装
- X2SON-2(0.3x0.6)
- 包装方式
- 编带
- 商品毛重
- 0.0184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 10.4V | |
| 峰值脉冲电流(Ipp) | 6.2A@8/20us | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
ESD451 是一款双向 ESD 保护二极管，用于保护数据线和其他 I/O 端口。根据 IEC 61000 - 4 - 2 国际标准，ESD451 可承受高达 ±30kV 的 ESD 冲击（高于 4 级）。
该器件的 IO 电容典型值为 0.5pF，能够为 USB 3.0 等协议的高速接口提供保护。极低的动态电阻（0.19Ω）和钳位电压（16A TLP 时为 10.4V）可用于系统级瞬态事件保护。
±30kV 的 ESD 额定值和 6A 的浪涌电流，使其能在小封装内为便携式电子设备和其他空间受限应用（如可穿戴设备）中的 5.5V 电源轨和数据线提供强大的瞬态保护。
ESD451 采用行业标准的 0201 和 0402 封装。
商品特性
- IEC 61000 - 4 - 2 4 级 ESD 保护：
- ±30kV 接触放电
- ±30kV 空气间隙放电
- IEC 61000 - 4 - 5 浪涌保护：
- 6A（8/20µs）
- IO 电容：
- 典型值 0.5pF
- 直流击穿电压：典型值 ±8V
- 超低泄漏电流：最大值 50nA
- 极低的 ESD 钳位电压：
- 16A TLP 时为 10.4V
- 动态电阻（RDYN）：0.19Ω
- 低插入损耗：3.5GHz（-3dB 带宽）
- 支持高达 6Gbps 的高速接口
- 工业温度范围：–55°C ~ +150°C
- 节省空间的行业标准 0201（0.6mm × 0.3mm）和 0402 封装（1.0mm × 0.6mm）
应用领域
- 终端设备：
- 真空机器人
- 可穿戴设备
- 智能音箱
- 便携式电子设备
- 小型家电
- 零售自动化与支付
- 笔记本电脑和台式机
- 电视和显示器
- docking 站
- 接口：
- USB 3.0
- HDMI 1.4 和 2.0
- DisplayPort
- SIM 卡
