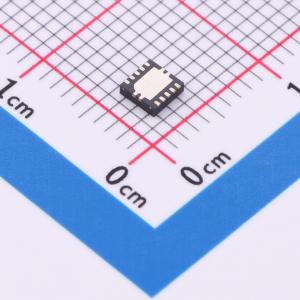

温馨提醒：图片仅供参考，商品以实物为准

THVD1454DRCR

THVD1454 3V至5.5V半双工RS-485收发器，带集成120Ω可切换端接和摆率控制

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: THVD1454是一款灵活的半双工RS-485收发器，适用于工业应用。该器件具有片上120Ω端接电阻和驱动器输出摆率控制等功能。
品牌名称: TI(德州仪器)
商品型号: THVD1454DRCR
商品编号: C22427532
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

	属性	参数值
	节点数	256
	静电保护	±16kV
	工作温度	-40℃~+125℃
	静态电流	1.5mA
	通讯模式	半双工
	功能特性	欠压锁定；内部终端电阻；自动故障恢复；Tx/Rx启用；热关断保护；使能关断；过流保护

商品概述

THVD1454 是一款适用于工业应用的灵活半双工 RS - 485 收发器。该器件具有片上 120Ω 终端电阻和驱动器输出压摆率控制等特性，且这两个特性均由引脚控制。这使得该器件能够在任何网络（慢速或快速）的任何节点位置（终端节点或中间节点）使用。终端设备设计人员现在可以设计通用印刷电路板（PCB），并使用软件为各种应用需求配置 PCB，这可以为客户节省设计和认证时间。

总线引脚对高水平的 IEC 接触放电 ESD 事件具有免疫力，无需额外的系统级保护组件。该器件由 3V 至 5.5V 单电源供电。较宽的共模电压范围和总线引脚上的低输入泄漏电流，使该器件适用于长电缆的多点应用。

THVD1454 采用节省空间、散热高效的 10 引脚 VSON 封装（3mm×3mm）。该器件的工作环境温度范围为 - 40°C 至 125°C。

商品特性

符合或超过 TIA/EIA - 485A 标准要求
电源电压为 3V 至 5.5V
采用 5V 电源时，差分输出超过 2.1V，与 PROFIBUS 兼容
半双工 RS - 422/RS - 485
总线引脚之间的片上 120Ω 终端电阻由引脚控制
最大数据速率可配置：
- SLR = 高：500 kbps
- SLR = 低或浮空：20 Mbps
总线 I/O 保护：
- ±16kV HBM ESD
- ±8kV IEC 61000 - 4 - 2 接触放电
- ±15kV IEC 61000 - 4 - 2 空气间隙放电
- ±4kV IEC 61000 - 4 - 4 快速瞬态脉冲群
- ±16V 总线故障保护（总线引脚的绝对最大电压）
扩展的工业温度范围： - 40°C 至 125°C
低功耗：
- 关断电源电流 < 5μA
- 工作期间的静态电流 < 3mA
无干扰上电/掉电，具备热插拔能力
开路、短路和空闲总线故障安全功能
1/8 单位负载（最多 256 个总线节点）
小型、节省空间、散热高效的 10 引脚 VSON 封装（3mm×3mm）

应用领域

工厂自动化与控制
楼宇自动化
电机驱动
电力输送
工业运输
HVAC 系统
智能电表

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	20Mbps
