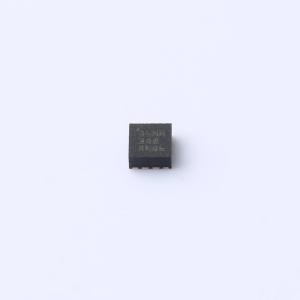

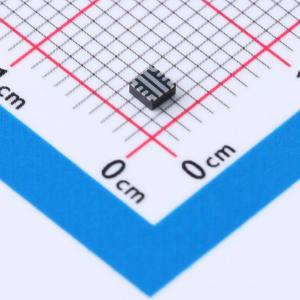

温馨提醒：图片仅供参考，商品以实物为准
TPS259813ARPWR
TPS259813ARPWR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电子保险丝是采用小型封装的高度集成电路保护和电源管理解决方案。这些器件只需很少的外部元件即可提供多种保护模式，能够非常有效地抵御过载、短路、电压浪涌和过多浪涌电流。可以使用单个外部电容器来调节输出压摆率和浪涌电流。通过在输入超过可调过压阈值时切断输出，可以保护负载免受输入过压情况的影响。此类器件通过主动限制电流（启动期间）或断开电路（稳态期间）来响应输出过载。用户可以调节过流保护阈值以及瞬态过流消隐计时器。电流限制控制引脚还用作模拟负载电流监测器。器件采用2mm×2mm 10引脚HotRod MQFN封装，旨在改善热性能并减小系统尺寸。此类器件的额定工作结温范围为 -40℃至 +125℃。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS259813ARPWR
- 商品编号
- C22427533
- 商品封装
- VQFN-10(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 内置FET | |
| 通道数 | - | |
| 阈值电压 | - | |
| 触发电流 | 1.5A~11A | |
| 工作电压 | 2.7V~16V | |
| 复位电压(Vreset) | - | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 灌电流(IOL) | - | |
| 导通电阻(RDS(on)) | 6mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 2mm | |
| 宽度 | 2mm | |
| 高度 | - |
商品概述
TPS25981xx系列电子保险丝是一种高度集成的电路保护和电源管理解决方案，采用小封装。该器件使用极少的外部组件提供多种保护模式，能有效抵御过载、短路、电压浪涌和过大的浪涌电流。 输出压摆率和浪涌电流可通过单个外部电容器进行调节。若输入电压超过可调过压阈值，器件会切断输出，保护负载免受输入过压影响。器件通过主动限制电流（启动期间）或切断电路（稳态期间）来应对输出过载。过流保护阈值和瞬态过流消隐定时器均可由用户调节。限流控制引脚还可作为模拟负载电流监视器。 该器件采用2mm×2mm、10引脚HotRod QFN封装，以改善热性能并减小系统占用空间。 该器件的工作结温范围为 -40°C 至 +125°C。
商品特性
- 宽工作输入电压范围：2.7V 至 16V，绝对最大值为 20V
- 集成低导通电阻的 FET：RON = 6mΩ（典型值）
- 快速过压保护，可调过压锁定（OVLO），响应时间为 1.2μs（典型值）
- 带负载电流监测输出（ILM）的过流保护：具有断路器响应，可调阈值（ILIM）为 5A - 11A
- ILIM > 5A 时精度为 ±10%
- 可调瞬态消隐定时器（ITIMER），允许高达 2×ILIM 的峰值电流
- 输出负载电流监测精度：±10%（IOUT ≥ 3A）
- 用于短路保护的快速跳闸响应，响应时间为 640ns（典型值），阈值可调（2×ILIM）和固定
- 带可调欠压锁定阈值（UVLO）的高电平有效使能输入
- 带可调过压锁定阈值（OVLO）的低电平有效使能输入
- 可调输出压摆率控制（dVdt），可选择驱动外部 FET 以在禁用/关断状态下实现反向电流阻断
- 过温保护
- 快速输出放电
- 数字输出：电源良好（PG）和故障指示（FLT）
- UL 2367 认证（待批准）
- IEC 62368 CB 认证（待批准）
- 小尺寸封装：QFN 2mm×2mm，0.45mm 间距
应用领域
- 光模块
- 服务器/个人电脑主板/扩展卡
- 企业路由器/数据中心交换机
- 工业电脑
- 超高清电视
