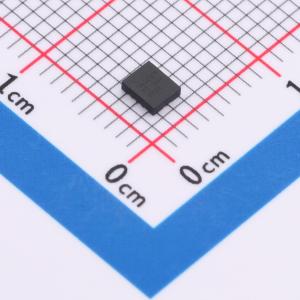

TPS61289RZPR

升降压型 20A 500mV~23V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS61289 是一款双向升降压同步转换器,集成高侧同步整流MOSFET,使用外部低侧MOSFET。支持20A开关电流,高电压侧支持最高25V,低电压侧支持最低0.5V。具有高效能和强大的功率能力,适用于高功率双向转换应用。
品牌名称: TI(德州仪器)
商品型号: TPS61289RZPR
商品编号: C22427507
商品封装: VQFN-HR-14(2.5x3)
包装方式: 编带
商品毛重: 0.0335克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	外部补偿；内置LDO稳压器；频率同步；逐波限流；过流保护；可调限流

商品概述

TPS61289是一款双向降压/升压同步转换器，集成了高端同步整流MOSFET，并使用外部低端MOSFET。可通过MODE引脚将TPS61289配置为降压或升压转换器。TPS61289能够支持20A的开关电流，VHIGH电压最高支持25V。VLOW的最低电压由VLOW/VHIGH比率和频率决定，例如，在VHIGH = 15V的条件下，VLOW电压可低至0.5V。该器件为高功率双向转换提供了效率、散热和解决方案尺寸的出色平衡。

TPS61289提供可调节的开关电流限制功能。此外，该器件还提供VHIGH过压和欠压保护、逐周期过流保护以及热关断保护。

TPS61289采用2.5mm x 3.0mm VQFN HotRod Lite封装，外部组件极少，解决方案尺寸非常小。

商品特性

VLOW电压范围：0.5V至23V
最低VLOW电压由VLOW/VHIGH比率和频率决定
VHIGH电压范围：4.5V至25V
引脚可选双向降压或升压模式
降压/升压强制PWM模式操作
高效率和功率能力
可编程电流限制：5A至20A
集成8.5mΩ高端MOSFET
开关频率
当VLOW > 1.7V时，FSW为250kHz
当VLOW < 1.5V时，FSW低至100kHz
当VLOW < 0.5V时，FSW低至50kHz
200mV迟滞防止频率抖动
可与外部时钟同步
丰富的保护功能
VHIGH在27V时过压保护
VHIGH在3.1V时欠压保护
VCC在2.15V时欠压保护
精确的EN/UVLO阈值
逐周期过流保护
热关断
2.5mm × 3.0mm VQFN 14 HotRod Lite封装

应用领域

电池测试系统（BTS）
超级电容或电池备用电源转换器
USB Type-C电源传输

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	500mV~23V
	输出电压	-
	输出电流	20A
	开关频率	50kHz~250kHz
	工作温度	-40℃~+125℃
