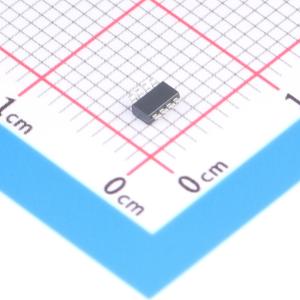

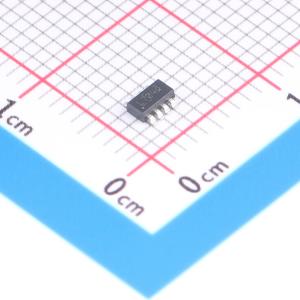

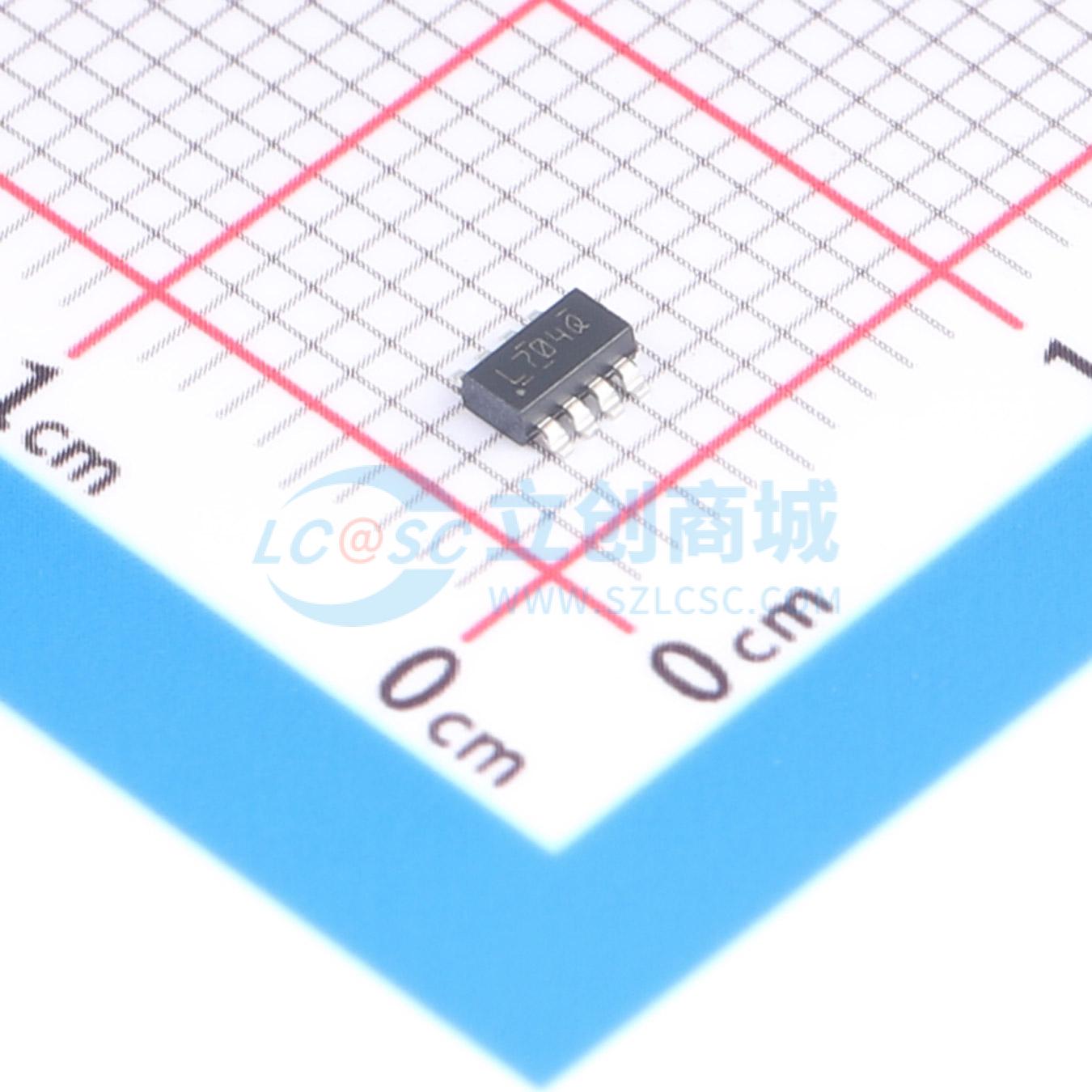

LM74704QDDFRQ1

具有外部FET运行状况指示的汽车类理想二极管控

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LM74704QDDFRQ1
商品编号: C22427473
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.052605克(g)

商品参数

商品概述

LM74703-Q1、LM74704-Q1 是一款符合汽车 AECQ100 标准的理想二极管控制器，与外部 N 沟道MOSFET 配合工作，可作为理想二极管整流器利用20mV 正向压降实现低损耗反极性保护。3.2V 至 65V的宽电源输入范围可实现对常用直流总线电压（例如12V、24V 和 48V 汽车电池系统）的控制。3.2V 输入电压支持可满足汽车系统中严苛的冷启动要求。该器件可耐受低至 –65V 的负电源电压，并提供负载保护。该器件通过控制 MOSFET 的栅极将正向压降调节至20mV 。该调节方案可在反向电流事件中支持MOSFET 平稳关机，并提供零直流反向电流。该器件能够快速 (< 0.75µs) 响应反向电流阻断，因此适用于在 ISO7637 脉冲测试以及电源故障和输入微短路条件下要求保持输出电压的系统。LM74703-Q1、LM74704-Q1 具有 FETGOOD 输出，用于指示外部MOSFET 漏源短路或开路情况。该器件具有使能引脚(EN)。当使能引脚处于低电平时，控制器关闭，消耗大约 1µA 的电流。

商品特性

符合AEC-Q100标准，器件温度等级1:环境工作温度范围为-40℃ 至 125℃
3.2V 至 65V 输入范围（3.9V 启动）
-65V 反向电压额定值
适用于外部 N 沟道 MOSFET 的电荷泵
20mV ANODE 至 CATHODE 引脚正向压降调节
使能引脚特性
1µA 关断电流（EN = 低电平）
80µA 工作静态电流（EN = 高电平）
2.3A 峰值栅极关断电流
用以指示外部 MOSFET 运行状况的 FETGOOD 输出
快速响应反向电流阻断:小于 0.75µs
扩展频率范围（150kHz 至 1GHz）内的 EMI 性能
采用外部 TVS 二极管，符合汽车 ISO7637 瞬态要求
采用 2.90mm × 1.60mm 8 引脚 SOT-23 封装

应用领域

汽车ADAS系统 - 摄像头
汽车信息娱乐系统 - 数字仪表组、音响主机
车身电子装置和照明
用于冗余电源的有源ORing

	属性	参数值
	商品目录	理想二极管/ORing控制器
	输入电压(Vin)	3.2V~65V
	反向耐压	65V
	FET类型	外置FET
	通道数	1
	栅极驱动电压	13V

	属性	参数值
	正向压降(Vf)	20mV
	静态电流(Iq)	80uA
	工作温度	-40℃~+125℃
	拉电流(IOH)	11mA
	灌电流(IOL)	2.37A
	功能特性	带使能；反向极性保护；反向电流阻断
