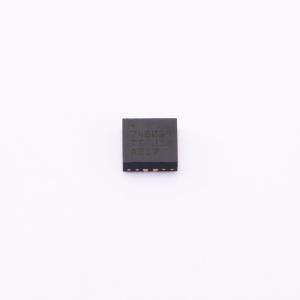

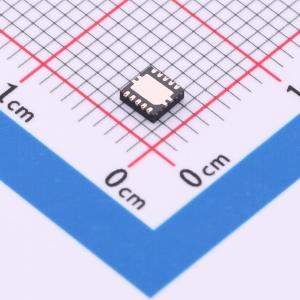

温馨提醒：图片仅供参考，商品以实物为准

TPS74801AQWDRCRQ1

汽车级、1.5A、带可编程软启动功能的低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS748A-Q1低压差（LDO）线性稳压器为各种应用提供了一种易于使用的可靠电源管理解决方案。用户可编程软启动功能通过降低启动时的电容浪涌电流，将输入电源的压力降至最低。软启动具有单调性，专为为多种不同类型的处理器和专用集成电路（ASIC）供电而设计
品牌名称: TI(德州仪器)
商品型号: TPS74801AQWDRCRQ1
商品编号: C22427483
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.54克(g)

商品参数

商品概述

TPS748A-Q1低压差 (LDO) 线性稳压器为各种应用提供了一种易于使用的强大电源管理解决方案。用户可编程软启动功能通过降低启动时的电容性浪涌电流，将输入电源的压力降至最低。软启动是单调的，旨在为多种不同类型的处理器和专用集成电路 (ASIC) 供电。使能输入和电源正常输出便于与外部稳压器进行排序。这种完全的灵活性使得能够配置出满足现场可编程门阵列 (FPGA)、数字信号处理器 (DSP) 以及其他有特殊启动要求的应用的排序需求的解决方案。精密基准电压源和误差放大器在负载、线路、温度和工艺条件下可实现 2% 的精度。该器件在使用任何大于或等于 2.2 μF 的电容时都能保持稳定，并且在 T_J = -40℃ 至 +150℃ 的温度范围内进行了全面的规格测试。TPS748A-Q1 采用小型 3 毫米 × 3 毫米 VSON-10 封装，实现了高度紧凑的整体解决方案尺寸。

商品特性

符合 AEC-Q100 汽车应用标准：
- 温度等级 1：-40℃ ≤ T_A ≤ +125℃，HBM ESD 分类等级 2
- CDM ESD 分类等级 C4A
扩展的结温 (T_J) 范围：-40℃ 至 +150℃
输入电压范围：
- IN：V_IN + V_DO 至 6.0 V，BIAS：V_OUT + V_DO(BIAS) 至 6.0 V
V_OUT 范围：0.8 V 至 3.6 V
低压差：在 1.5 A、V_BIAS = 5 V 时典型值为 60 mV
电源正常 (PG) 输出可用于电源监控或为其他电源提供排序信号
在线路、负载和温度条件下精度为 2%
可编程软启动提供线性电压启动
VBIAS 允许在低 V_IN 下运行，并具有良好的瞬态响应
使用任何 ≥ 2.2 μF 的输出电容时都能保持稳定
采用小型 3 毫米 × 3 毫米 × 1 毫米 VSON-10 封装

应用领域

远程信息处理控制单元
信息娱乐系统和仪表盘
成像雷达

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6V
	输出电压	800mV~3.6V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	69dB@(1kHz)

	属性	参数值
	压差	150mV@(1.5A)
	噪声	7uVrms
	特性	软启动；PG脚；过流保护；带使能；热关断；过热保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
