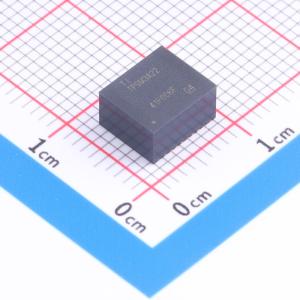

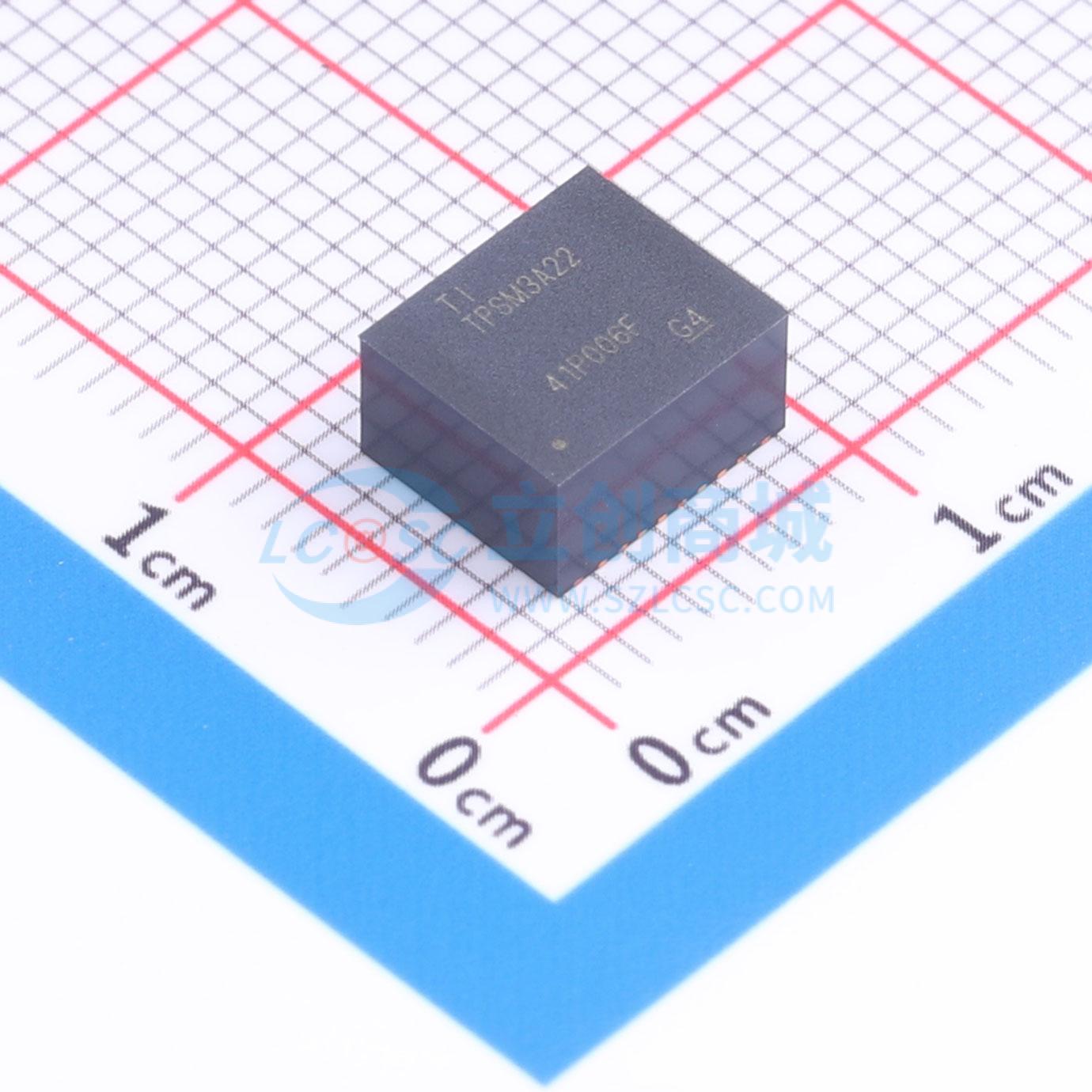

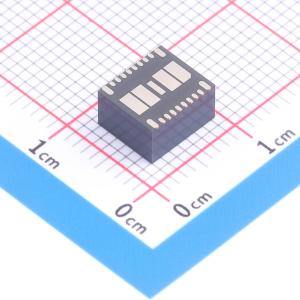

TPSM843A22RDGR

TPSM843A22是一款高效的18V、12A同步降压模块，采用内部补偿、固定频率的先进电流模式（ACM）控制架构。该模块始终在FCCM模式下运行，可产生0.5V至7V的输出电压。该模块能够在高达2.2MHz的开关频率下高效运行。模块采用6.5mm×7.5mm×4mm的塑封封装，非常适合对解决方案尺寸要求较小的设计。其他特性包括高精度电压基准、可选软启动时间、向预偏置输出单调启动、可选电流限制、通过EN引脚调节的欠压锁定（UVLO）以及全套故障保护功能。

• 固定频率、内部补偿的先进电流模式（ACM）控制
• 集成6.5mΩ和2mΩ MOSFET、电感和基本无源元件
• 4V至18V输入电压范围
• 0.5V至7V输出电压范围
• 真正的差分远程感测放大器（RSA）
• 三种可选PWM斜坡选项，以优化控制环路性能
• 五种可选开关频率：500kHz、750kHz、1MHz、1.5MHz和2.2MHz
• 可与外部时钟同步
• 0.5V，全温度范围内电压基准精度为±0.5%
• 1ms、2ms、4ms和8ms可选软启动时间
• 向预偏置输出单调启动
• 带可调输入欠压锁定的使能功能
• 电源良好输出监控
• 输出过压、输出欠压、输入欠压、过流和过温保护
• -40°C至125°C工作结温
• 6.5mm×7.5mm×4.0mm、25引脚塑封QFN封装
• 无铅（符合RoHS标准）
• 引脚与20A - TPSM843B22和16A - TPSM843A26兼容

• 无线和有线通信基础设施设备
• 光网络和光纤网络
• 测试与测量
• 医疗保健
