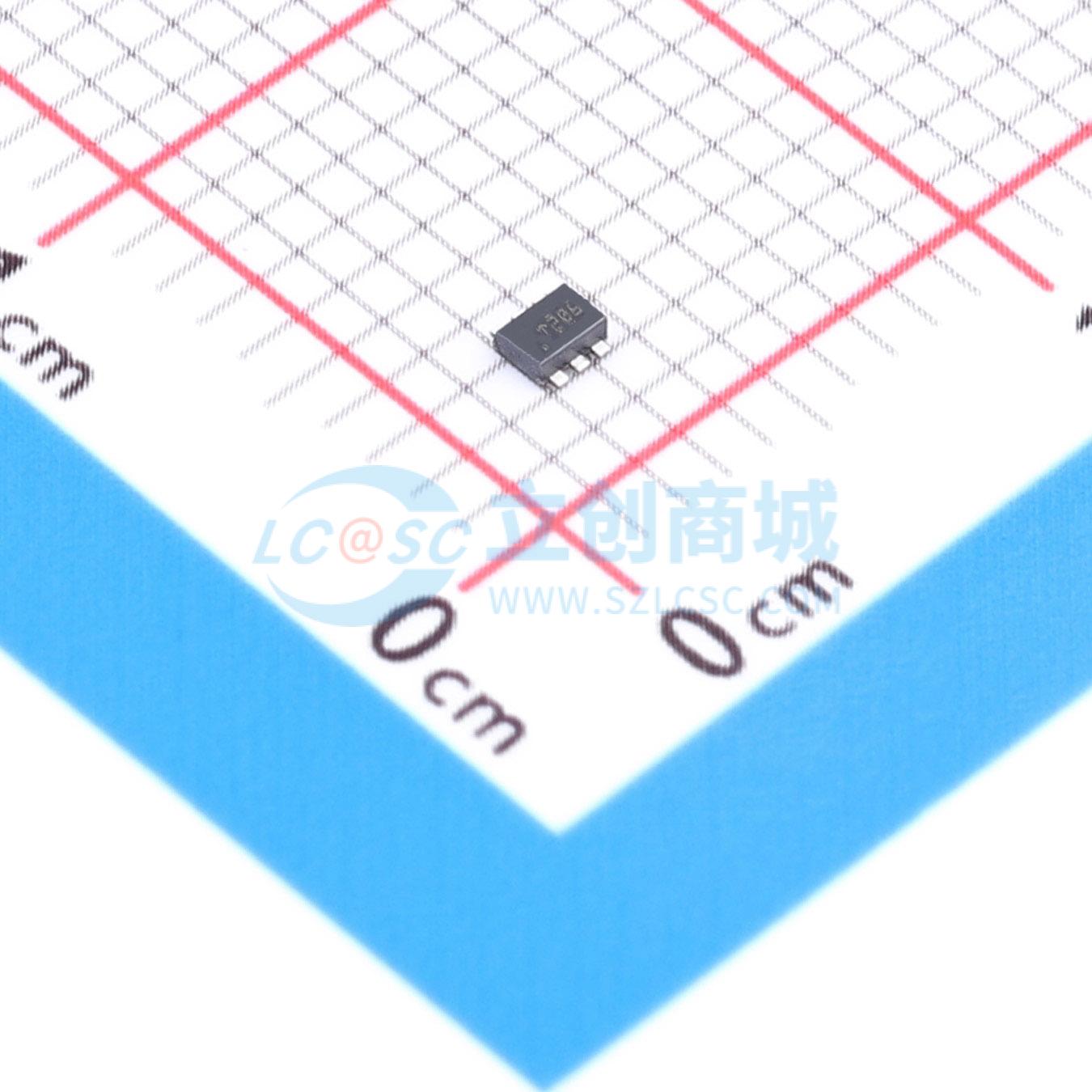

TPS563206DRLR

降压型 3A 4.2V~17V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 是采用SOT563封装的简单易用型3A同步降压转换器。这些器件的设计初衷是使用尽可能少的外部元件即可运行，而且可以实现低待机电流。该开关模式电源(SMPS)器件采用D-CAP3控制模式，能够提供快速瞬态响应，并且在无需外部补偿器件的情况下支持专用聚合物等低等效串联电阻(ESR)输出电容以及超低ESR陶瓷电容器。采用Eco-mode运行，可在轻负载运行期间保持高效率
品牌名称: TI(德州仪器)
商品型号: TPS563206DRLR
商品编号: C22427434
商品封装: SOT-563-6
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

TPS56320x 是一款 3A 集成 FET 同步降压转换器，可在 4.2V 至 17V 输入电压 (VIN) 和 0.6V 至 7V 输出电压范围内工作。该器件采用 D-CAP3 控制模式，无需外部补偿元件即可提供快速瞬态响应，并提供精确的反馈电压。专有 D-CAP3 控制模式可减少外部元件数量，简化设计，并针对成本、尺寸和效率优化电源设计。该拓扑提供在较高负载条件下的 CCM 运行模式与较轻负载条件下的 DCM 运行之间的无缝过渡。 Eco-mode 版本使 TPS563203 能够在轻负载时保持高效率。FCCM 模式版本允许 TPS563206 保持固定的开关频率和较低的输出电压纹波。TPS56320x 既能够适应低等效串联电阻 (ESR) 输出电容器（例如 POSCAP 或 SP-CAP），也能够适应超低 ESR 陶瓷电容器。

商品特性

输入电压范围：4.2V 至 17V
输出电压范围：0.6V 至 7V
基准电压：0.6V
25°C 时基准电压精度为 ±1.5%
在 -40°C 至 125°C 温度范围内基准电压精度为 ±2%
集成 100mΩ 和 55mΩ FET
TPS563203 具有低静态电流：110μA
开关频率：600kHz
以最大 95% 的高占空比运行
固定软启动时间：1.4ms
易于使用且设计小巧
TPS563203 在轻负载时采用 Eco-mode
TPS563206 在轻负载下采用 FCCM 模式
D-CAP3 控制模式，可提供快速瞬态响应
支持带预偏置输出的启动
非锁存 OT 和 UVLO 保护
逐周期过流限制
UV 保护的断续模式
工作结温范围为 -40°C 至 125°C
SOT563 封装，1.6mm×1.6mm

应用领域

电视
数字机顶盒 (STB)
楼宇自动化
宽带固定线路接入

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~17V
	输出电压	600mV~7V
	输出电流	3A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	350uA
	开关管(内置/外置)	内置
	输出类型	可调
