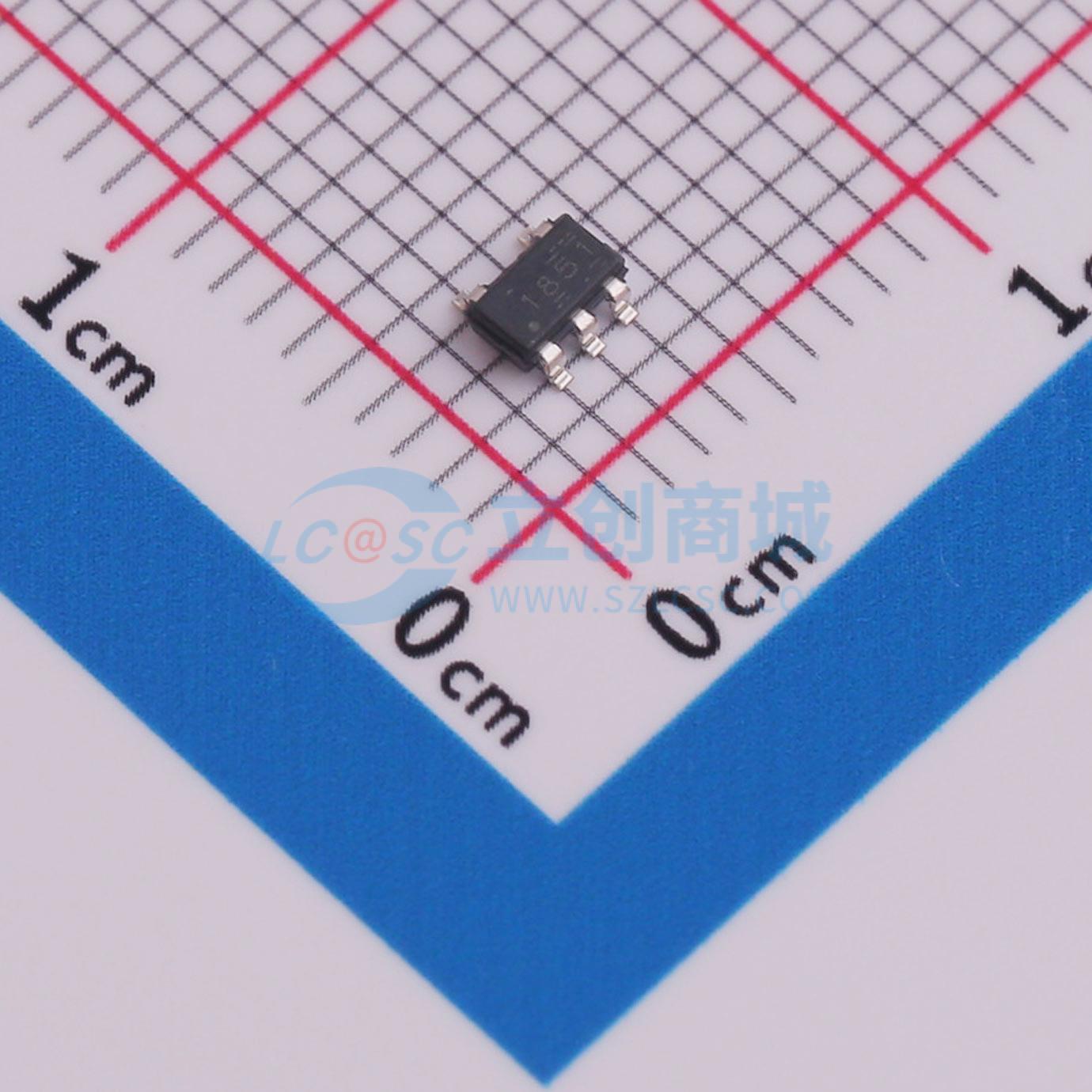

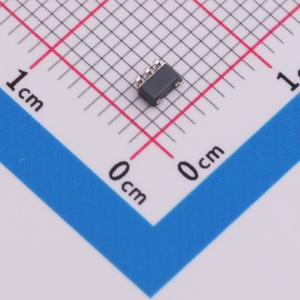

TLV1851DBVR
40V毫微功耗比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV185x和TLV186x是40V毫微功耗比较器系列，具有单通道、双通道和四通道选项。该系列提供具有推挽和开漏输出选项的失效防护(FS)输入。这些特性与在1.8V至40V宽电源电压范围内的毫微功耗运行相结合，使此系列非常适合在低功耗、常开系统中的电压和温度监测等辅助控制功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV1851DBVR
- 商品编号
- C22427370
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 250uV | |
| 输入偏置电流(Ib) | 1pA | |
| 传播延迟(tpd) | 45us | |
| 滞后电压(Vhys) | 2.8mV | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 推挽 | |
| 轨到轨 | 轨到轨输入 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 520nA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 单电源 | 1.8V~40V | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 输入失调电流(Ios) | 100pA | |
| 响应时间(tr) | 0.2us | |
| 功能特性 | 失效安全功能；内置迟滞；ESD保护 |
商品概述
TLV185x 和 TLV186x 是纳瓦级功耗的 40V 比较器系列，提供单通道、双通道、四通道选项。该系列提供故障安全(FS)输入，同时提供推挽输出和开漏输出选项。这些特性加上 1.8V 至 40V 宽电源范围内的纳瓦级功耗工作特性，使该系列非常适合低功耗、常开启系统中的电压和温度监控等内务处理功能。所有器件都包含上电复位(POR)功能，可确保在达到最小电源电压之前输出处于已知状态，之后输出才会响应输入，从而防止系统在上电和掉电期间出现错误输出。输入具备轨上能力，两个输入都可以超过电源电压最高至 40V，仍然可以正常工作，这使得该比较器适合高电源电压和低电源电压系统，不会限制可比较的输入电压范围。内部反向电池保护功能可防止电源引脚电池安装不正确时损坏比较器。TLV185x 比较器采用推挽输出级，TLV186x 比较器采用开漏输出级，适合电平转换应用。
商品特性
- 每个通道电源电流为440nA
- 宽电源范围:1.8V 至 40V
- 轨上输入:共模范围相对于(V-)延伸最高40V，独立于(V+)
- 故障安全:无电源时输入为高阻抗
- 上电复位提供已知启动状态
- 过驱动输入无相位反转
- 反向电池保护最高可达40V
- TLV185x提供推挽输出选项
- TLV186x提供开漏输出选项
- 工作温度范围:-40℃ 至 +125℃
应用领域
- 手机和平板电脑
- 头戴式耳机及耳塞
- PC和笔记本电脑
- 气体探测器
- 烟雾和热探测器
- 运动探测器
- 燃气表
- 伺服驱动器位置传感器
