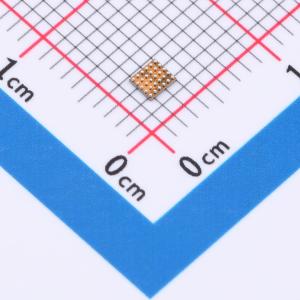

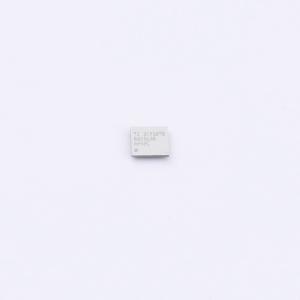

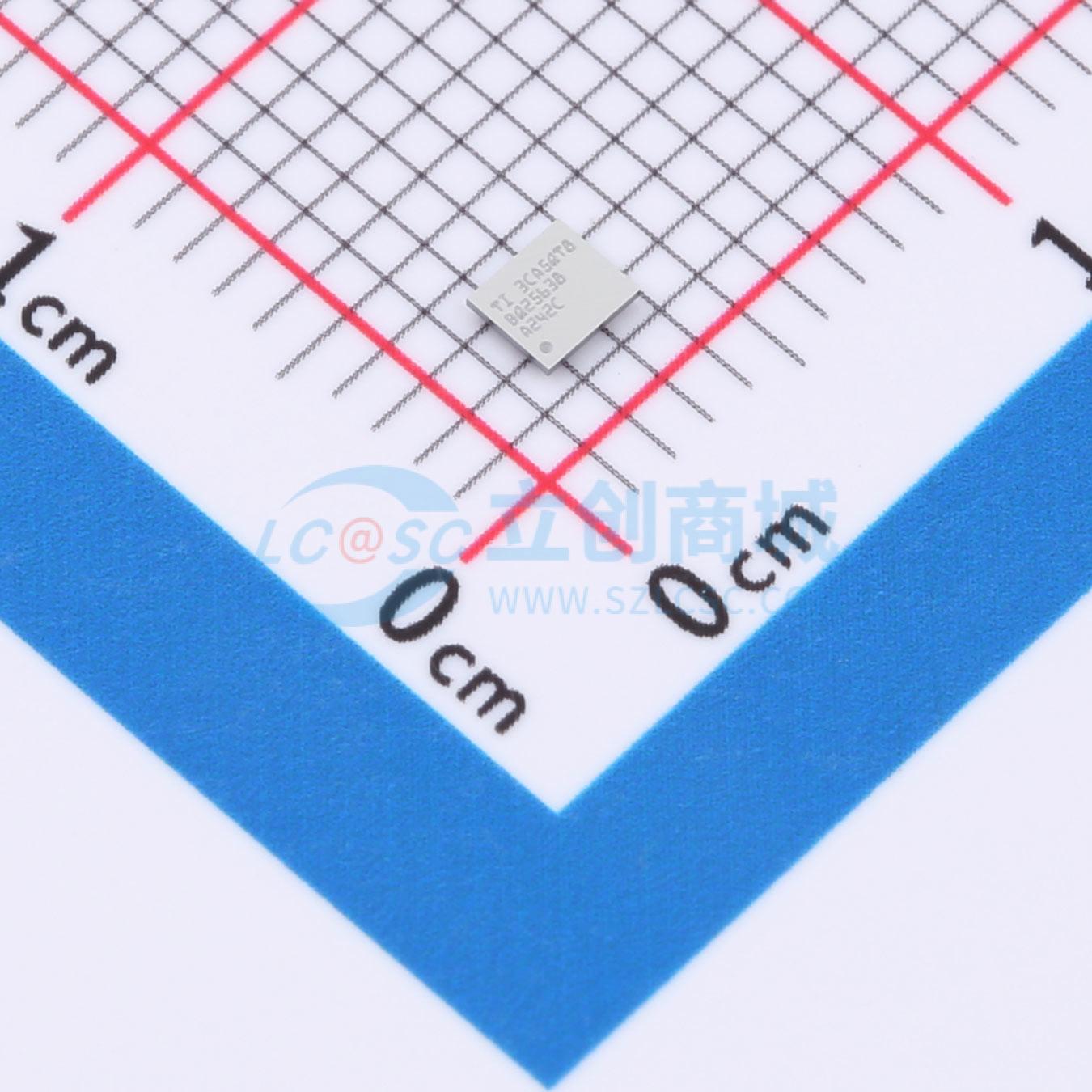

BQ25638YBGR

支持I2C控制、具备NVDC电源路径管理功能及USB OTG升压输出的充电器

描述

BQ25638 是一款高度集成的 5A 稳压开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。该方案高度集成，内置电流感应、环路补偿、输入反向阻断 FET (RBFET, Q1)、高侧开关 FET (HSFET, Q2)、低侧开关 FET (LSFET, Q3) 以及系统与电池之间的电池 FET (BATFET, Q4)。它采用 NVDC 电源路径管理，将系统电压调节到略高于电池电压，但不低于可配置的最低系统电压。低阻抗电源路径优化了开关模式运行效率，缩短了电池充电时间，并延长了放电阶段的电池寿命。具有充电和系统设置的 I2C 串行接口使 BQ25638 成为真正的灵活解决方案。该器件支持各种输入源，包括标准 USB 主机端口、USB 充电端口和符合 USB 规范的高电压适配器。它符合 USB 2.0 和 USB 3.0 的输入电流和电压规范。此外，输入电流优化器 (ICO) 支持检测输入源的最大功率点，而不会过载。BQ25638 具有 ILIM 引脚来设置默认输入电流限制，以及 TS_BIAS 引脚用于控制热敏电阻偏置。该器件还符合 USB On-the-Go (OTG) 运行功率额定值规范，具有高达 3.2A 的恒定电流限制。电源路径管理将系统电压调节到略高于电池电压，但不低于可编程的最低系统电压。借助此功能，即使在电池完全耗尽或移除时，系统也能保持运行。当达到输入电流限制或输入电压限制时，电源路径管理会自动降低充电电流。如果系统负载继续增加，电源路径会放电电池，直到满足系统电源要求。这种补充模式可防止输入源过载。该器件无需主机控制即可启动和完成充电周期。通过感应电池电压，它以四个不同的阶段对电池进行充电：涓流充电、预充电、恒流 (CC) 充电和恒压 (CV) 充电。在充电周期结束时，当充电电流低于预设阈值且电池电压高于重新充电阈值时，充电器会自动终止。终止支持 TS 引脚 COOL、PRECOOL、NORMAL、WARM 和 PREWARM 温度区。当充满电的电池电压降至可编程的重新充电阈值以下时，充电器会自动启动新的充电周期。该充电器为电池充电和系统运行提供各种安全功能，包括电池负温度系数 (NTC) 热敏电阻监控、充电安全定时器以及过电压和过电流保护。热量调节在结温超过可编程阈值时降低充电电流。STAT 输出报告充电状态和任何故障条件。其他安全功能包括电池温度感应，用于充电模式和 OTG 升压模式、热关机以及输入 UVLO 和过电压保护。PG 输出指示是否存在良好的电源，并且高于可编程的 PG_TH 值。INT 输出会在发生故障或状态更改时立即通知主机。该器件还提供了一个 12 位的模数转换器 (ADC)，用于监控充电电流以及输入/电池/系统 (VBUS、BAT、SYS、TS) 电压。此外，ADCIN 引脚可用于监控高达 1V 的外部信号。QON 引脚提供 BATFET 使能和复位控制，以退出超低功耗模式或启动完全系统复位。BQ25638 采用 30 球、2.0 mm x 2.4 mm DSBGA 封装。

品牌名称

TI(德州仪器)

商品型号

BQ25638YBGR

商品编号

C22427333

商品封装

DSBGA-30(2x2.5)​

包装方式

编带

商品毛重

0.7克(g)
