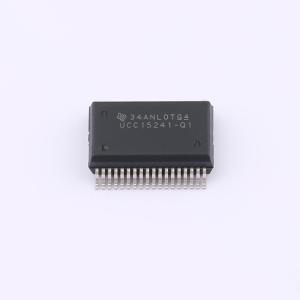

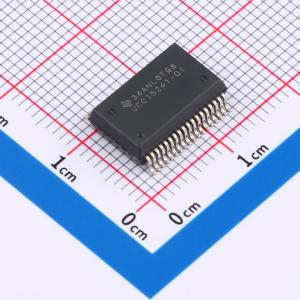

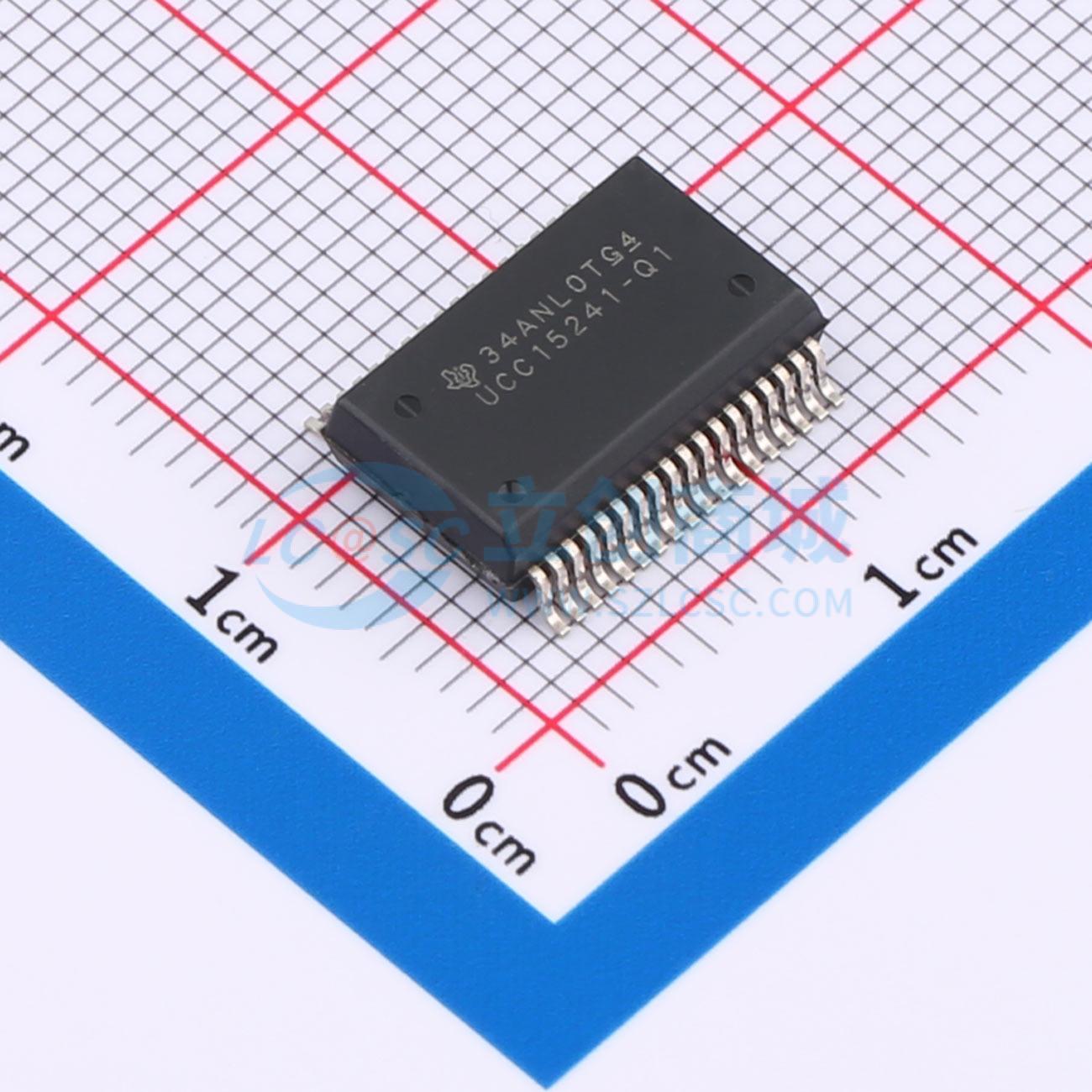

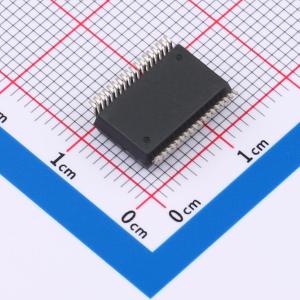

UCC15241QDWNRQ1

UCC15241-Q1是一款符合汽车应用标准的高隔离电压DC/DC电源模块，旨在为IGBT或SiC栅极驱动器供电。UCC15241-Q1集成了变压器和DC/DC控制器，采用专有架构，实现了高效率和极低的辐射。高精度输出电压可在不过度增加功率器件栅极压力的情况下，更好地增强通道性能，提高系统效率。 UCC15241-Q1可高效提供高达2.5W（典型值）的隔离输出功率。该模块所需的外部元件极少，且具备片上器件保护功能，还提供了诸如输入欠压锁定、过压锁定、输出电压电源正常比较器、过温关断、软启动超时、可调节的隔离正负输出电压、使能引脚和漏极开路输出电源正常引脚等额外特性。

• 集成隔离变压器的全集成高密度隔离式DC/DC模块
• 用于驱动IGBT、SiC和Si MOSFET的隔离式DC/DC
• 输入电压范围：21V至27V，绝对最大值为32V
• 在TA ≤ 85℃时输出功率为2.5W，在TA = 105℃时输出功率大于2.0W
• 可通过电阻调节单路或双路输出电压，在整个工作范围内调节精度小于±1.3%
• 采用扩频调制和集成变压器设计，电磁辐射低
• 具备使能、电源正常、欠压锁定、过压锁定、软启动、短路、功率限制、欠压、过压和过温保护功能
• 共模瞬态抗扰度（CMTI）> 150 kV/μs
• 通过AEC-Q100汽车应用认证 – 温度等级1：-40℃ ≤ TJ ≤ 150℃ – 温度等级1：-40℃ ≤ TA ≤ 125℃
• 具备功能安全能力 – 提供相关文档以辅助功能安全系统设计
• 计划获得的安全相关认证： – 符合DIN EN IEC 60747-17（VDE 0884-17）标准的7071-VPK加强隔离 – 符合UL1577标准，1分钟5000-VRMS隔离 – 符合CQC GB4943.1标准的加强绝缘
• 36引脚宽体SSOP封装

• 混合动力、电动和动力总成系统（EV/HEV）
• 逆变器和电机控制
• 车载（OBC）和无线充电器DC/DC转换器
• 电网基础设施
• 电动汽车充电站电源模块
• 直流充电站（桩）
• 组串式逆变器
• 电机驱动器
• 交流逆变器和变频驱动器、机器人伺服驱动器
• 工业运输
• 非公路车辆电力驱动
