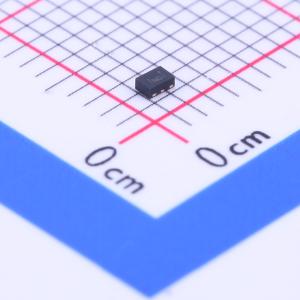

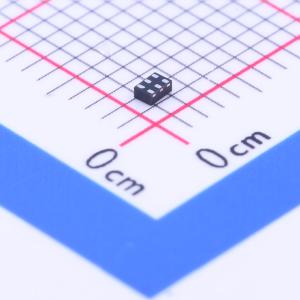

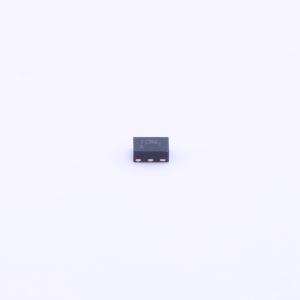

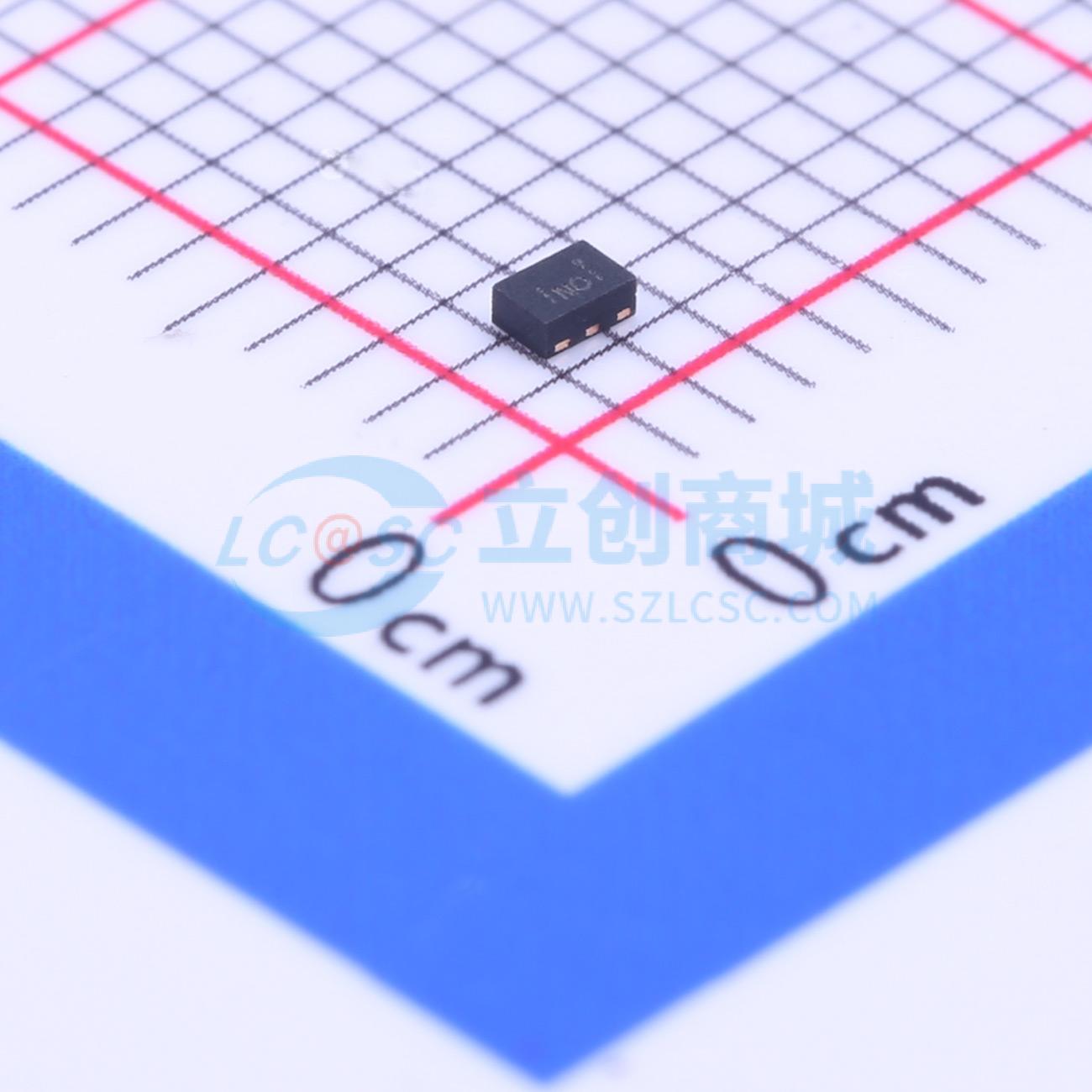

TPS62238DRYT

TPS6223x 系列是一款高频同步降压 DC-DC 转换器，专为电池供电的便携式应用优化。它支持高达 500-mA 的输出电流，并允许使用小型且低成本的芯片电感和电容。该设备具有 2.05 V 至 6 V 的宽输入电压范围，支持由锂离子电池供电的应用，即使在扩展电压范围内也能工作。2.05 V 的最低输入电压使得该设备可以从锂原电池或两节碱性电池供电。提供从 1.0 V 到 3.3 V 不同的固定输出电压版本。

TPS6223x 系列的开关频率高达 3.8 MHz。在中等到重负载下，转换器以脉冲宽度调制 (PWM) 模式运行，并在轻负载电流时自动进入省电模式，以在整个负载电流范围内保持高效率。由于其出色的电源抑制比 (PSRR) 和交流负载调节性能，该设备也适合替代线性稳压器，以获得更好的电源转换效率。

在 TPS6223x 中，省电模式可将轻负载操作期间的静态电流消耗降至 22 μA。它经过优化，即使使用小尺寸外部元件也能实现非常低的输出电压纹波，并具有出色的交流负载调节性能。对于非常敏感于噪声的应用，可以通过将 MODE 引脚拉高来强制设备在整个负载范围内以 PWM 模式运行。在关断模式下，电流消耗降低至小于 1 μA。TPS6223x 在 -40℃ 至 125℃ 的结温范围内工作。它采用 1 mm x 1.5 mm x 0.6 mm 的 6 引脚 SON 封装。

• 2 MHz / 3 MHz 开关频率
• 最高可达 94% 的效率
• 输出峰值电流高达 500 毫安
• 工作结温范围为 -40℃ 至 125℃
• 高电源抑制比（最高可达 90 分贝）
• 小型外部输出滤波组件 1 μH 和 4.7 μF
• VIN 范围从 2.05 V 到 6 V
• 优化的节能模式，以实现低输出纹波电压
• 强制 PWM 模式操作
• 典型静态电流 22 微安
• 100% 占空比，实现最低压降
• 小巧的 1 毫米 x 1.5 毫米 x 0.6 毫米 USON 封装
• 最小解决方案尺寸 12 平方毫米
• 支持最大解决方案高度 0.6 毫米

• 低压差线性稳压器替换
• 移动音频, 移动媒体
• 低功耗无线设备
• 低功耗DSP核心供电
• 数码相机
