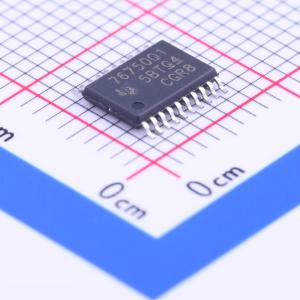

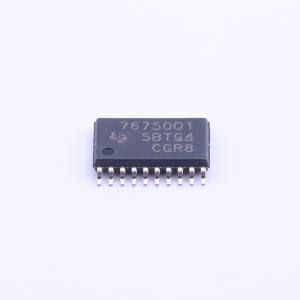

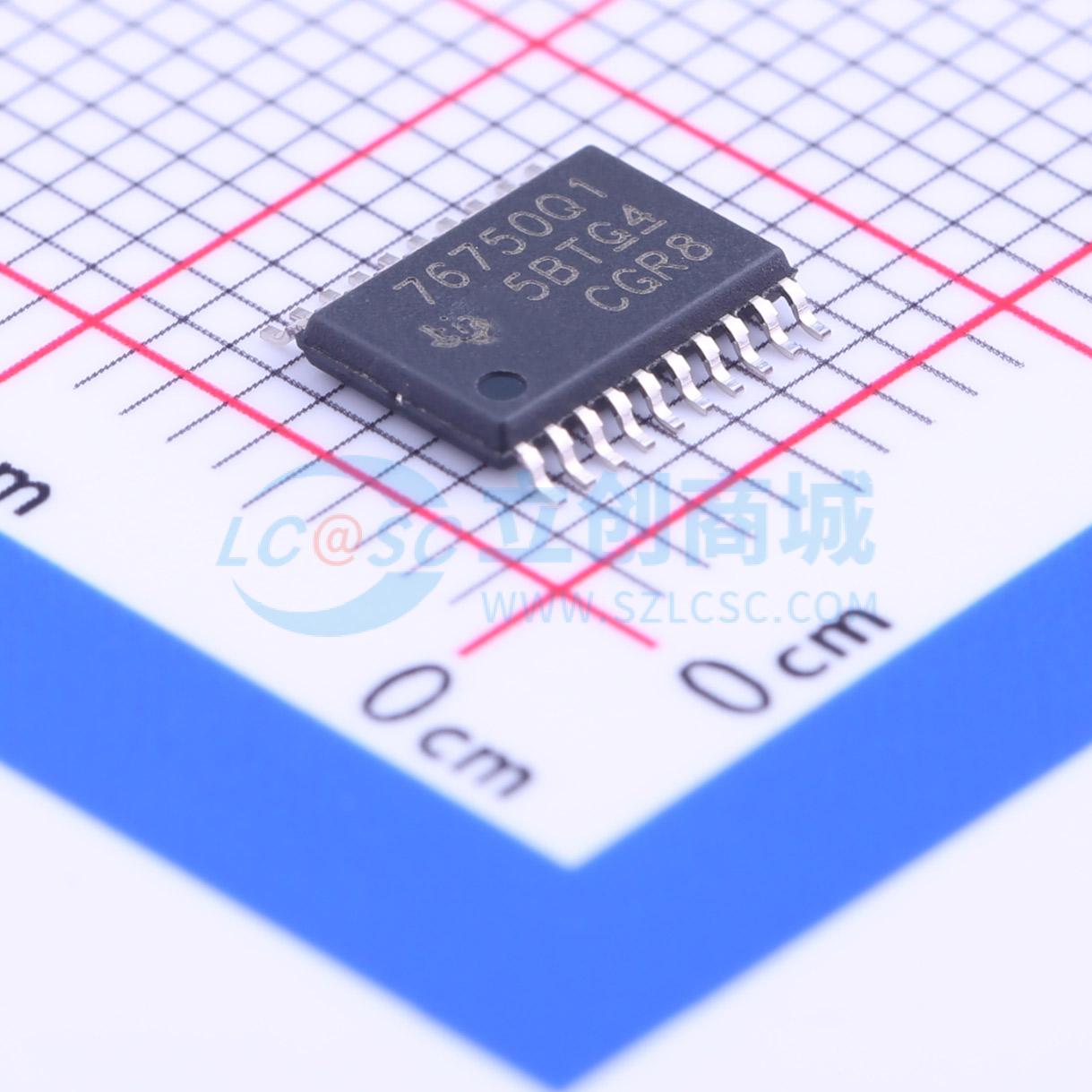

TPS76750QPWPRQ1

这些器件旨在实现快速瞬态响应，并在搭配低 ESR 电容时保持稳定。这种组合以合理的成本提供了高性能。 由于 PMOS 器件表现为低阻值电阻，因此压差非常低（对于 TPS76750，在 1 A 输出电流时典型值为 230 mV），且与输出电流成正比。此外，由于 PMOS 传输元件是电压驱动器件，因此静态电流非常低，且与输出负载无关（在 0 mA 至 1 A 的全输出电流范围内，典型值为 85 μA）。这两项关键指标显著延长了电池供电系统的使用寿命。该低压差 (LDO) 系列还具备睡眠模式；向使能 (EN) 输入施加 TTL 高电平信号可关闭稳压器，在 TJ = 25°C 时将静态电流降至 1 μA。 在欠压情况下，TPS767xx 的复位 (RESET) 输出会在微计算机和微处理器系统中触发复位操作。TPS767xx 内部的比较器会监控稳压器的输出电压，以检测稳压输出电压是否出现欠压情况。 TPS767xx 提供 1.5 V、1.8 V、2.5 V、2.7 V、2.8 V、3 V、3.3 V 和 5 V 固定电压版本，以及可调版本（可在 1.5 V 至 5.5 V 范围内编程）。在电源、负载和温度范围内，输出电压容差最大为 2%。TPS767xx 系列采用 20 引脚 PWP 封装。
