TPS702xx是一款低压差稳压器，集成了SVS（复位、上电复位）和电源正常（PG）功能。该器件的稳压器1和稳压器2分别能够提供500mA和250mA的电流。满载时，静态电流通常为190μA。其具有精度高、瞬态响应快、SVS监控电路（上电复位）、手动复位输入和独立使能功能等差异化特性，可提供完整的系统解决方案。

TPS702xx系列稳压器具有极低的压差和双路输出。这些器件无需额外的滤波旁路电容，即可实现极低的噪声输出性能，并且设计为具有快速瞬态响应，搭配10μF低ESR电容时可保持稳定。

这些器件提供固定的3.3V/2.5V、3.3V/1.8V、3.3V/1.5V、3.3V/1.2V输出电压，以及可调电压选项。稳压器1最大支持500mA，稳压器2最大支持250mA。独立的电压输入允许设计人员配置电源。

由于PMOS器件表现为低阻值电阻，因此压差非常低（稳压器1通常为170mV），且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，因此静态电流非常低，且与输出负载无关（在整个输出电流范围和温度范围内，最大为230μA）。该LDO系列还具有睡眠模式；分别向EN或EN2（使能）施加高电平信号，可关闭稳压器1或稳压器2。当同时向EN1和EN2施加高电平信号时，两个稳压器均进入睡眠模式，从而在TJ = +25°C时将输入电流降至2μA。

每个稳压器均内置放电晶体管，在稳压器关闭（禁用）时对输出电容进行放电。

PG1引脚报告VOUT1的电压状态。PG1引脚可用于为稳压器1供电的电路实现SVS（复位、上电复位）功能。PG2引脚报告VOUT2的电压状态。PG2引脚可用于为稳压器2供电的电路实现SVS（上电复位）功能。

TPS702xx具有复位（SVS、上电复位）功能。在欠压情况下，复位输出将触发复位操作。复位还可指示手动复位引脚（MR）的状态。当MR处于逻辑高电平时，复位将在延迟120ms后进入高阻态。若要监控VOUT1，可将PG1输出引脚连接至MR。若要监控VOUT2，可将PG2输出引脚连接至MR。

该器件具有欠压锁定（UVLO）电路，可防止内部稳压器在VINI达到2.5V之前开启。

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V；1.8V
	输出电流	500mA；250mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	170mV@(500mA)

	属性	参数值
	静态电流(Iq)	190uA
	噪声	65uVrms
	特性	PG脚；过热保护；过流保护；欠压锁定
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	2

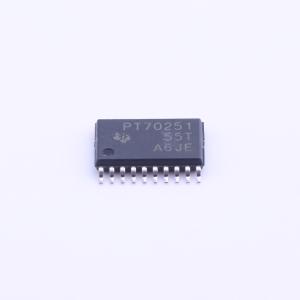

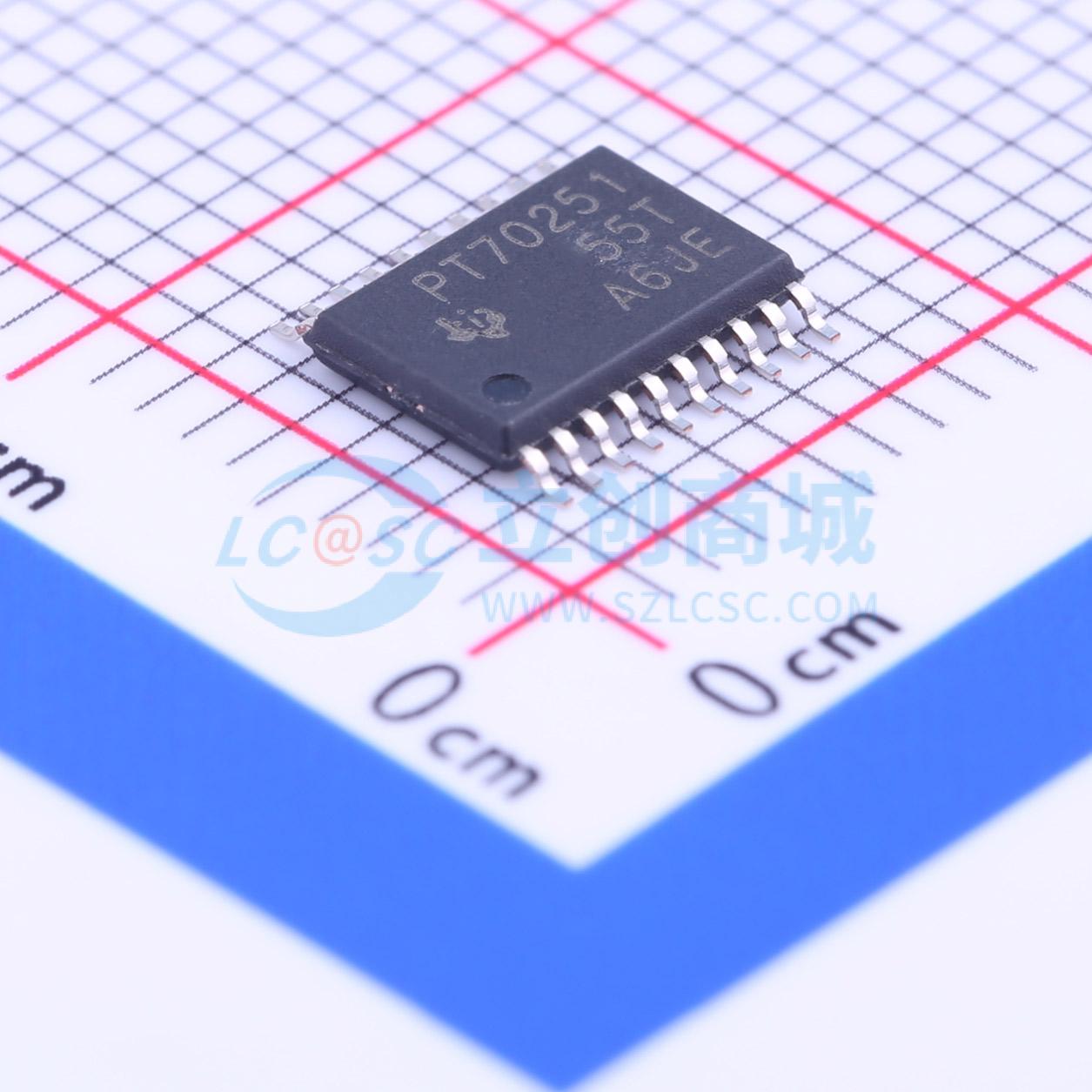

TPS70251PWP
