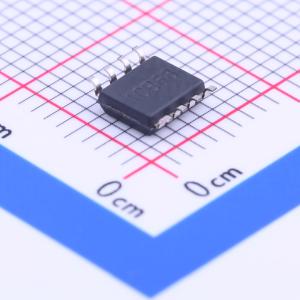

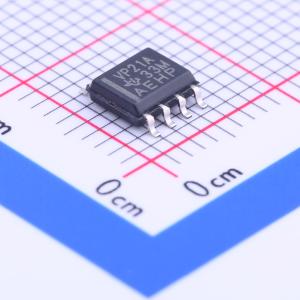

温馨提醒：图片仅供参考，商品以实物为准

SN65HVD21AD

6 Mbps，扩展共模电压范围的RS-485收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该器件提供远超TIA/EIA-485标准要求的性能，具有高ESD保护、宽接收器迟滞和故障安全操作等特点。适用于长电缆网络和其他恶劣环境。
品牌名称: TI(德州仪器)
商品型号: SN65HVD21AD
商品编号: C201578
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

SN65HVD21A的性能远超典型的RS - 485器件。除满足TIA/EIA - 485 - A标准的所有要求外，该器件还能在更宽的共模电压范围内工作，并具备高ESD保护、宽接收器迟滞和故障安全操作等特性。此器件非常适合长电缆网络，以及普通收发器难以适应的恶劣环境应用。该器件专为多点双绞线电缆上的双向数据传输而设计。典型应用包括数字电机控制器、远程传感器和终端、工业过程控制、安全站和环境控制系统。该器件集成了一个三态差分驱动器和一个差分接收器，由单一5V电源供电。驱动器差分输出和接收器差分输入在内部相连，形成一个差分总线端口，对总线的负载极小。该端口具有扩展的共模电压范围，使器件适用于长电缆的多点应用。 SN65HVD21A在中等数据速率（最高6 Mbps）下允许连接多达256个节点。驱动器输出压摆率受到控制，可实现可靠的开关操作，其波形转换能减少高频噪声辐射。接收器还包含一个故障安全电路，在输入信号丢失后250微秒内提供高电平输出。信号丢失的最常见原因包括电缆断开、线路短路或总线上没有任何活动的发送器。此特性可防止在这些故障条件下将噪声误当作有效数据接收。该特性也可用于线或总线信号传输。 SN65HVD21A的工作温度范围为 - 40℃至85℃。

商品特性

共模电压范围（–20 V至25 V）是TIA/EIA - 485要求的两倍多
降低单位负载，最多可连接256个节点
总线I/O保护超过16 kV HBM
故障安全接收器，适用于开路、短路和总线空闲状态
低待机电源电流，最大1 μA
接收器迟滞超过100 mV

应用领域

长电缆解决方案
- 工厂自动化
- 安全网络
- 建筑暖通空调
恶劣电气环境
- 电力逆变器
- 工业驱动器

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V

	属性	参数值
	数据速率	5Mbps
	节点数	256
	工作温度	-40℃~+85℃
	静态电流	1uA
