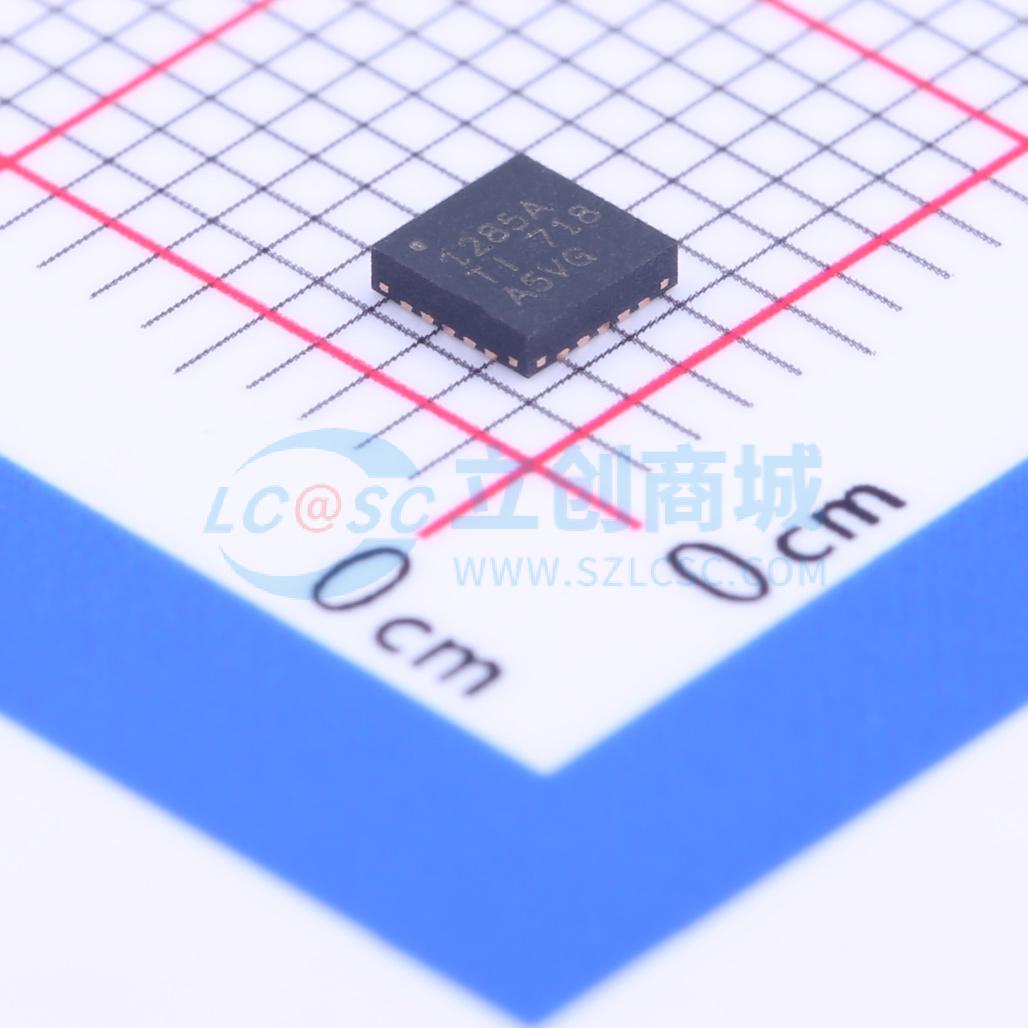

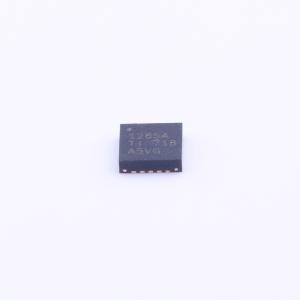

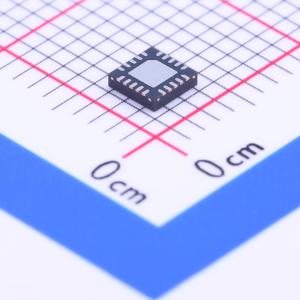

温馨提醒：图片仅供参考，商品以实物为准

TPS51285ARUKT

具有 3.2ms 软启动的 5V 至 24V 双路同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS51285A 具有 3.2ms 软启动的 5V 至 24V 双通道同步降压控制器
品牌名称: TI(德州仪器)
商品型号: TPS51285ARUKT
商品编号: C201573
商品封装: WQFN-20-EP(3x3)
包装方式: 编带
商品毛重: 0.56克(g)

商品参数

商品概述

TPS51285A和TPS51285B是经济高效的双同步降压控制器，集成5V和3.3V LDO，专为笔记本电脑系统电源解决方案而设计。该器件通过采用自动跳频和ULQ™模式实现低功耗，有利于延长系统待机模式下的电池续航时间。提供256kHz的VCLK输出，用于驱动外部电荷泵，以在主转换器中实现最低功耗的方式为负载开关生成栅极驱动电压。该器件采用自适应导通时间DCAP™模式控制，无需外部补偿网络即可实现快速负载瞬态响应。TPS51285A/B的供电输入电压范围为5V至24V，支持5V和3.3V的输出电压。TPS51285A和TPS51285B采用20引脚3×3（mm）QFN封装，工作温度范围为-40℃至85℃。

商品特性

输入电压范围：5V至24V
输出电压：5V和3.3V（可调范围±10%）
内置100μA、5V和3.3V LDO
用于电荷泵的时钟输出，参考精度±1%
采用自适应导通时间D-CAP™模式控制架构，频率为400kHz（通道1）和475kHz（通道2）
具备自动跳频和ULQ™模式，可延长系统待机模式下的电池续航时间
内部0.8ms电压伺服软启动
低端RDS（导通）电流检测方案
内置输出放电功能
开关稳压器独立使能输入
专用过流（OC）设置端子
电源正常指示
过压保护（OVP）、欠压保护（UVP）和过流保护（OCP）
非锁存欠压锁定（UVLO）和过温保护（OTP）
20引脚、3mm×3mm、QFN（RUK）封装

应用领域

笔记本电脑
平板电脑

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	24V
	输出电压	3.3V；5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	-

	属性	参数值
	静态电流(Iq)	25uA
	特性	过流保护；欠压锁定；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	2
