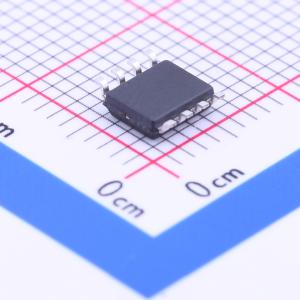

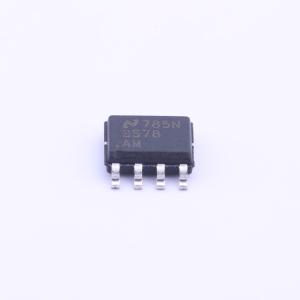

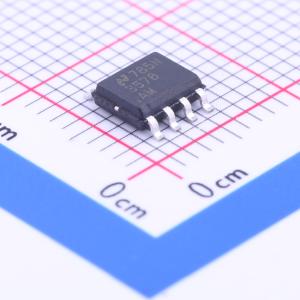

温馨提醒：图片仅供参考，商品以实物为准

LM3578AM/NOPB

描述: LM3578A 用于降压、升压、终端（具体取决于应用）的 2V 至 40V 开关稳压器
品牌名称: TI(德州仪器)
商品型号: LM3578AM/NOPB
商品编号: C201561
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

LM2578A 是一种开关调节器，可以轻松设置为降压、升压和反相配置等 DC-DC 电压转换电路。LM2578A 具有独特的比较器输入级，不仅为反相和非反相输入提供了独立的引脚，还为每个输入提供了一个内部 1.0V 参考电压，从而简化了电路设计和印刷电路板布局。输出可以切换高达 750 mA，并且具有用于其集电极和发射极的输出引脚，以提高设计灵活性。外部电流限制端子可以根据应用情况参考接地或 V_in 端子。此外，LM2578A 还有一个板载振荡器，可以通过单个外部电容器将开关频率设置在 <1 Hz 到 100 kHz（典型值）之间。

LM2578A 是 LM2578 的改进版本，提供了更高的总电源电压和输出晶体管发射极及集电极电压的最大额定值。

商品特性

反相和非反相反馈输入
输入参考电压1.0V
供电电压范围2V至40V
输出电流高达750mA，饱和电压小于0.9V
电流限制和热关断
占空比高达90%

应用领域

降压、升压、反相和单端变压器配置中的开关调节器
电机转速控制
灯光闪烁器

交货周期

订货7-9个工作日

购买数量

(95个/管，最小起订量 1000 个)

个

起订量：1000 个95个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；降压型
	工作电压	2V~40V
	输出电压	-
	输出电流	750mA
	开关频率	-
	工作温度	0℃~+70℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；降压式；反相式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
