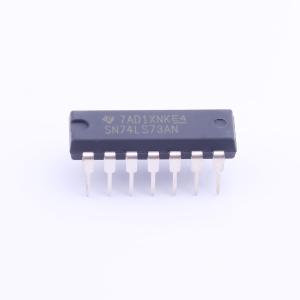

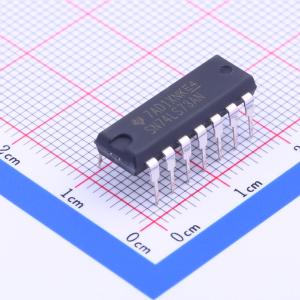

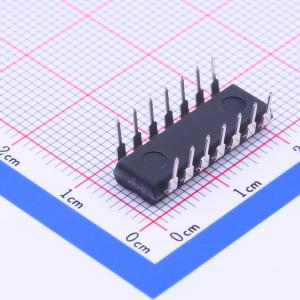

SN74LS73AN

描述: SN74LS73A 具有清零功能的双通道 J-K 触发器
品牌名称: TI(德州仪器)
商品型号: SN74LS73AN
商品编号: C201563
商品封装: PDIP-14
包装方式: 管装
商品毛重: 1.64克(g)

商品参数

	属性	参数值
	商品目录	触发器
	类型	JK-型
	触发沿	下降沿
	工作电压	4.75V~5.25V
	时钟频率(fc)	45MHz
	功能	复位
	元件数	2
	每个元件位数	1
	输出类型	互补式
	传播延迟(tpd)	20ns@5V,45pF

商品概述

73和H73包含两个独立的J-K触发器，带有独立的J-K、时钟和直接清零输入。73和H73是正脉冲触发触发器。时钟为高电平时，J-K输入被加载到主触发器，在时钟从高到低跳变时传输到从触发器。对于这些器件，J和K输入必须在时钟为高电平时保持稳定。LS73A包含两个独立的负边沿触发触发器。为保证可预测工作，J和K输入必须在时钟从高到低跳变前的一个建立时间内保持稳定。当清零端为低电平时，它会覆盖时钟和数据输入，强制Q输出为低，Q非输出为高。SN7473和SN74LS73A的工作温度范围为0℃至70℃。逻辑符号符合ANSI/IEEE Std 91-1984和IEC Publication 617-12标准。

商品特性

提供多种封装选项，包括塑料小外形封装、扁平封装、塑料双列直插封装和陶瓷双列直插封装

	属性	参数值
	系列	74LS系列
	灌电流(IOL)	8mA
	拉电流(IOH)	400uA
	静态电流(Iq)	6mA
	输入电容	-
	工作温度	0℃~+70℃
	同步/异步	异步
	建立时间	20ns
	保持时间	0ns
