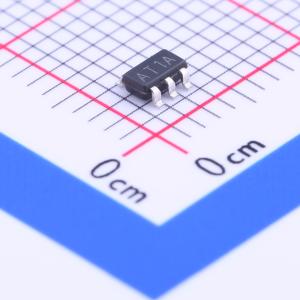

温馨提醒：图片仅供参考，商品以实物为准
LM6211MF/NOPB
低噪声、CMOS输入、24V工作的RRO运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM6211 单路、24V、17MHz、RRO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM6211MF/NOPB
- 商品编号
- C201565
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 20MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 5.6V/us | |
| 输入偏置电流(Ib) | 2pA | |
| 输入失调电流(Ios) | 0.1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 5.5nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 105dB | |
| 静态电流(Iq) | 1.05mA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 5V~24V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
LM6211是一款低噪声带CMOS输入、支持24V工作的轨到轨输出运算放大器，具备宽带宽、宽电源电压范围和低输入偏置电流特性，可在5V至24V单电源电压下工作，单位增益稳定，带有接地感应CMOS输入级，可提供轨到轨输出摆幅，专为高电压低噪声系统提供适配性能，极低的输入偏置电流配合大输出电压摆幅适配低噪声应用，较低的总谐波失真适配音频类应用，采用小型SOT-23封装，可实现超小型板级布局，内置有限的ESD保护，储存或操作时需注意防止静电损坏MOS栅极。
商品特性
- 电源电压范围5V~24V
- 输入参考电压噪声5.5nV/√Hz
- 单位增益带宽20MHz
- 1/f转角频率400Hz
- 压摆率5.6V/μs
- 典型电源电流1.05mA
- 低输入电容，典型值5.5pF
- 工作温度范围-40℃~125℃
- 总谐波失真0.01%@1kHz，600Ω负载
- 输出短路电流25mA
- 输入偏置电流低至2.3pA
- 低共模输入电容，适配宽带宽、高增益电路
- 单位增益稳定
- 具备输出短路保护
- CMOS输入级，轨到轨输出摆幅
应用领域
- PLL环路滤波器
- 低噪声有源滤波器
- 应变片放大器
- 低噪声麦克风放大器
- 高保真音频放大
