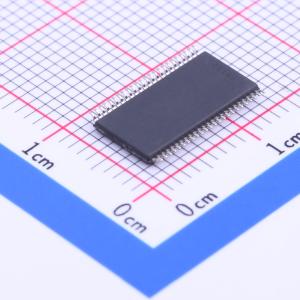

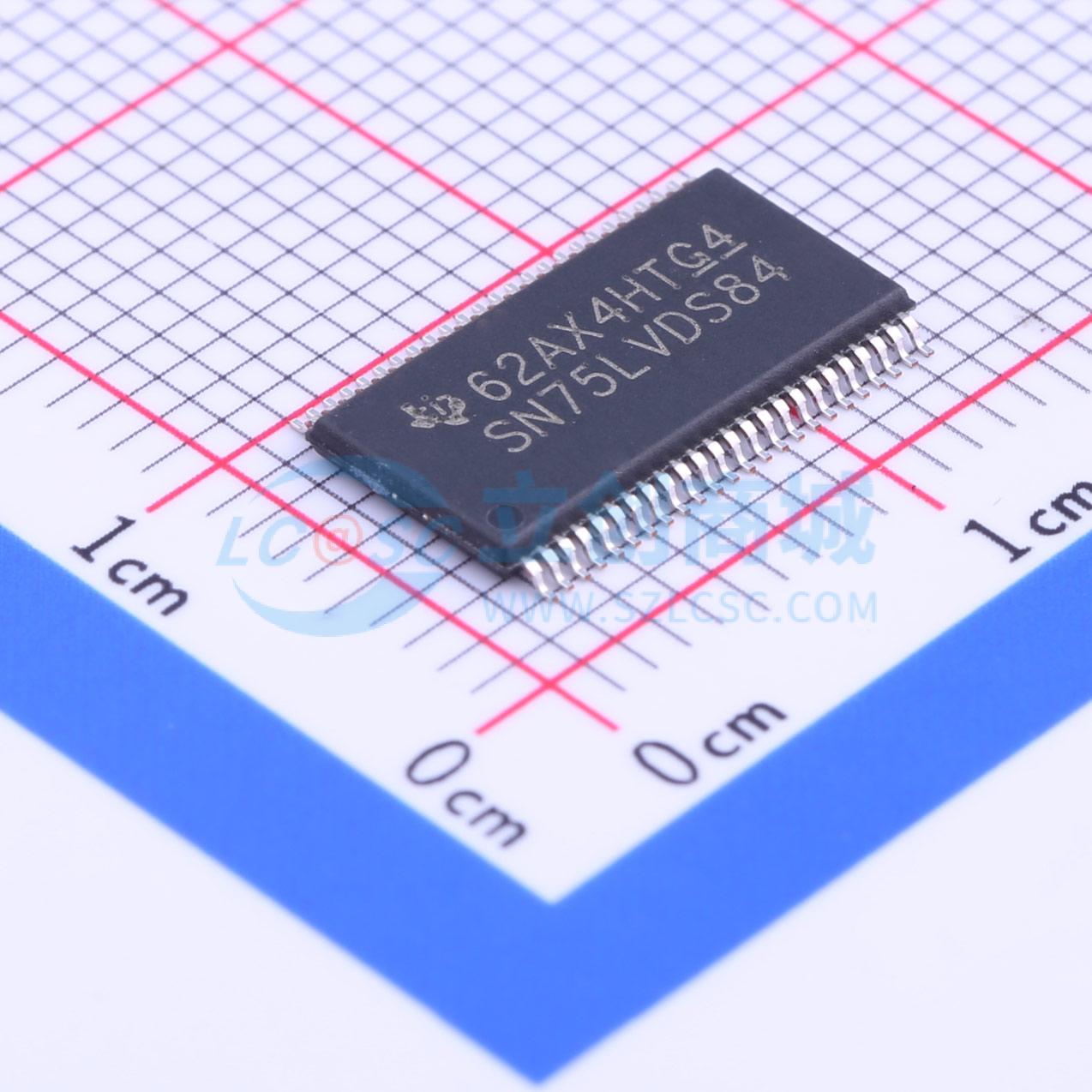

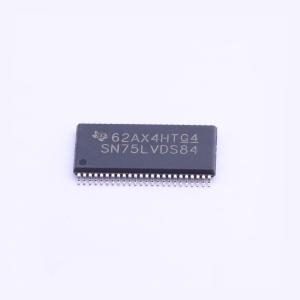

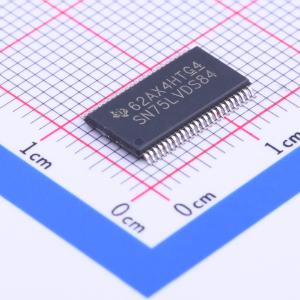

SN75LVDS84DGG

FlatLink™发射器

描述: SN75LVDS84 FlatLinkTM 发射器包含三个7位并行加载串行输出移位寄存器、一个7x时钟合成器和四个低电压差分信号 (LVDS) 线路驱动器。这些功能允许21位单端低压TTL (LVTTL) 数据通过三个数据寄存器以7位切片同步传输。
品牌名称: TI(德州仪器)
商品型号: SN75LVDS84DGG
商品编号: C201551
商品封装: TSSOP-48-6.2mm
包装方式: 管装
商品毛重: 0.427克(g)

商品参数

商品概述

SN75LVDS84 FlatLink™发射器在单个集成电路内集成了三个7位并行输入串行输出移位寄存器、一个7倍时钟合成器和四个低压差分信号(LVDS)线路驱动器。这些功能允许21位单端低压TTL(LVTTL)数据通过三对平衡导线同步传输，由兼容接收器接收，例如SN75LVDS82或SN75LVDS86。传输时，数据位D0-D20分别在输入时钟信号(CLKIN)的下降沿加载到SN75LVDS84的寄存器中。CLKIN的频率被放大7倍，然后用于将数据寄存器按7位分片串行卸载。三个串行流和一个锁相时钟(CLKOUT)随后输出到LVDS输出驱动器。CLKOUT的频率与输入时钟CLKIN相同。SN75LVDS84不需要外部元件，几乎不需要控制。数据总线在发射器输入和接收器输出保持一致，数据传输对用户透明。用户可进行的操作是使用低电平有效的关断/清零(SHTDN)输入来禁止时钟并关断LVDS输出驱动器，以降低功耗。该引脚为低电平时，将所有内部寄存器清零为低电平。SN75LVDS84的工作环境温度范围为0℃至70℃。

商品特性

最高可实现163兆字节每秒吞吐量的21:3数据通道压缩
适用于从控制器到显示器的SVGA、XGA或SXGA数据传输，具有极低EMI
21个数据通道加时钟输入为低压TTL电平，3个数据通道加时钟输出为低压差分电平
采用单一3.3 V电源供电，典型功耗250 mW
5 V容差数据输入
ESD保护超过6 kV
SN75LVDS84采用下降时钟边沿触发输入
采用引脚间距20-Mil的薄型收缩小外形封装(TSSOP)
禁用时功耗低于1 mW
锁相环输入频率范围宽:31 MHz至68 MHz
锁相环不需要外部元件
输出满足或超过ANSI EIA/TIA-644标准要求

应用领域

控制器到显示器的SVGA、XGA、SXGA数据传输
彩色主机到LCD面板应用
18位彩色主机到24位LCD显示面板应用

	属性	参数值
	商品目录	LVDS芯片
	类型	驱动器
	驱动器数	4
	接收器数	0
	工作电压	3V~3.6V

	属性	参数值
	数据速率	-
	工作温度	0℃~70℃
	电平标准	LVDS
	功能特性	低功耗待机/失效自动关断
