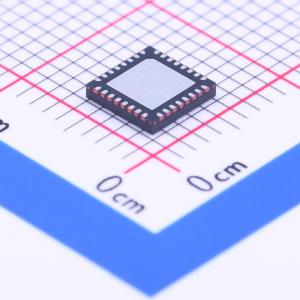

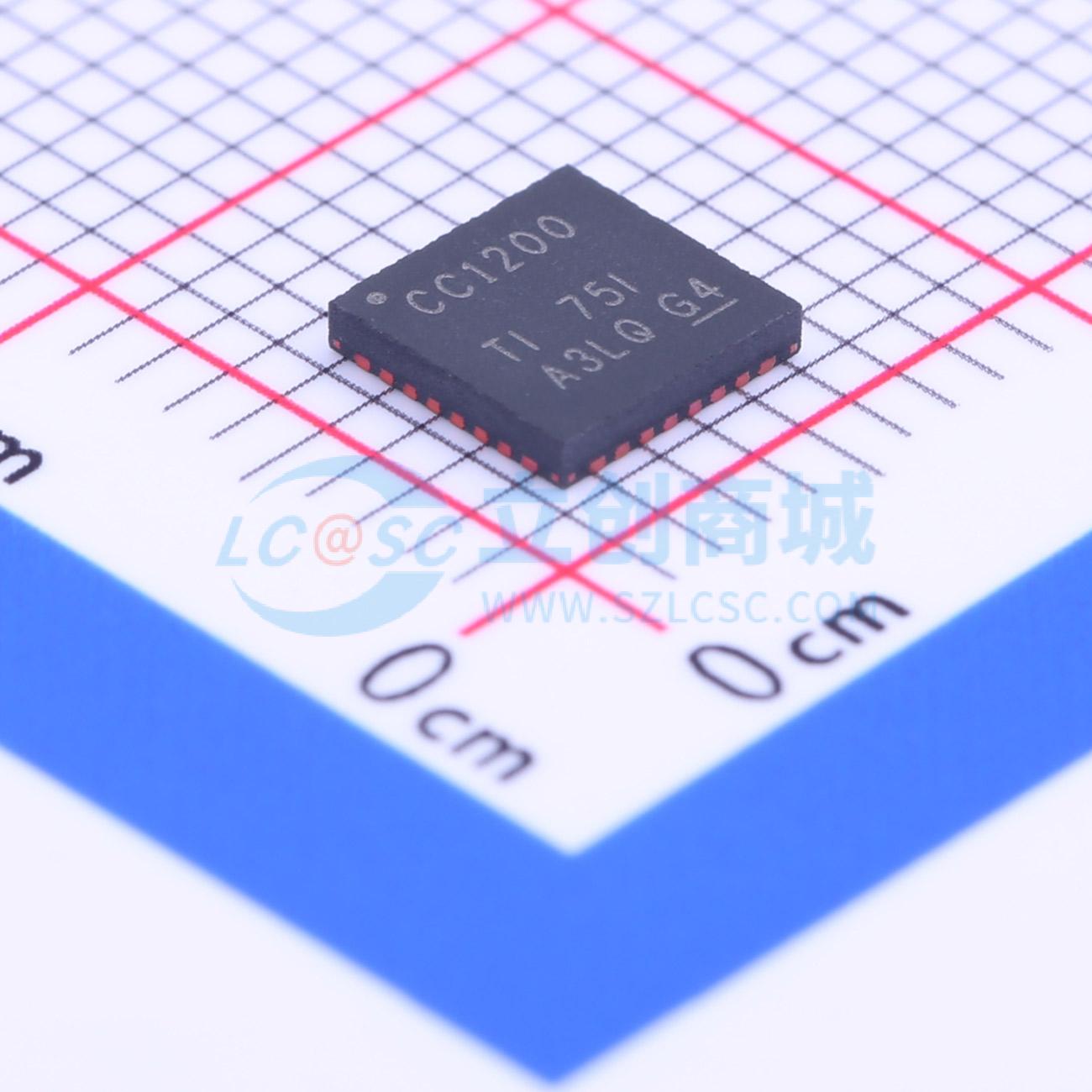

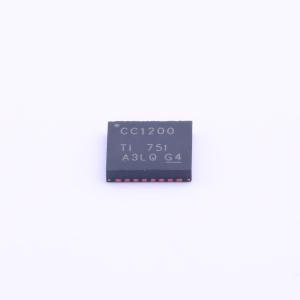

CC1200RHBT

CC1200器件是一款完全集成的单芯片无线电收发器，专为在经济高效的无线系统中实现低功耗、低电压下的高性能运行而设计。所有滤波器均集成在内，无需使用昂贵的外部声表面波（SAW）和中频（IF）滤波器。该器件主要用于164 - 190 MHz、410 - 475 MHz和820 - 950 MHz的工业、科学和医疗（ISM）以及短距离设备（SRD）频段。

CC1200器件为数据包处理、数据缓冲、突发传输、空闲信道评估、链路质量指示和无线唤醒功能提供了广泛的硬件支持。CC1200器件的主要工作参数可通过SPI接口进行控制。在典型系统中，CC1200器件将与微控制器以及少量外部无源元件配合使用。

CC1200和CC1120器件均属于高性能收发器系列。CC1120器件更适用于窄带应用，而CC1200器件则针对宽带应用进行了优化，但也能有效覆盖低至12.5 kHz信道的窄带应用。

• 射频性能和模拟特性：高性能单芯片收发器
• 出色的接收器灵敏度：1.2 kbps时为–123 dBm，50 kbps时为–109 dBm
• 阻塞性能：10 MHz时为86 dB
• 邻道选择性：偏移12.5 kHz时高达60 dB
• 极低的相位噪声：偏移10 kHz（169 MHz）时为–114 dBc/Hz
• 可编程输出功率高达+16 dBm，步长为0.4 dB
• 自动输出功率斜坡控制
• 支持的调制格式：2 - FSK、2 - GFSK、4 - FSK、4 - GFSK、MSK、OOK
• 收发数据速率最高支持1.25 Mbps
• 低电流消耗：
  • 增强型无线唤醒（eWOR）功能，用于自动低功耗接收轮询
  • 掉电模式：0.12 μA（eWOR定时器激活时为0.5 μA）
  • 接收嗅探模式：0.5 mA
  • 低功耗模式下接收峰值电流：19 mA
  • 高性能模式下接收峰值电流：23 mA
  • 发射功率为+14 dBm时：46 mA
• 其他：
  • 数据FIFO：独立的128字节接收和发射FIFO
  • 支持与CC1190器件无缝集成，以扩展通信范围，可使接收灵敏度提高多达3 dB，发射输出功率高达+27 dBm
• 数字特性：
  • WaveMatch：先进的数字信号处理技术，可改善同步检测性能
  • 安全性：硬件AES128加速器
  • 数据FIFO：独立的128字节接收和发射FIFO
  • 具备天线分集支持功能
  • 支持重传
  • 支持对接收数据包自动确认
  • 自动空闲信道评估（CCA），适用于先听后说（LBT）系统
  • 内置编码增益支持，可扩展通信范围并增强鲁棒性
  • 数字接收信号强度指示（RSSI）测量
  • 改进的开关键控（OOK）整形，减少占用带宽，在满足法规要求的同时实现更高输出功率
  • 针对802.15.4g的专用数据包处理：
    • CRC 16/32
    • 前向纠错（FEC）、双同步检测（FEC和非FEC数据包）
    • 白化处理
• 一般特性：
  • 符合RoHS标准的5 mm x 5 mm无铅QFN 32引脚封装（RHB）
  • 引脚与CC1120器件兼容
  • 法规兼容性：适用于符合以下标准的系统
    • 欧洲：ETSI EN 300 220、EN 54 - 25
    • 美国：FCC CFR47 Part 15、FCC CFR47 Part 90
    • 日本：ARIB STD - T30、T67、T108

• 数据速率高达1250 kbps的低功耗、高性能无线系统
• ISM/SRD频段：169、433、868、915和920 MHz
• 可能支持的其他频段：137至158.3 MHz、205至237.5 MHz和274至316.6 MHz
• 智能抄表（AMR/AMI）
• 家庭和楼宇自动化
• 无线报警和安全系统
• 工业监测与控制
• 无线医疗应用
• 无线传感器网络和有源RFID
• IEEE 802.15.4g应用
• 无线M - Bus，所有模式
