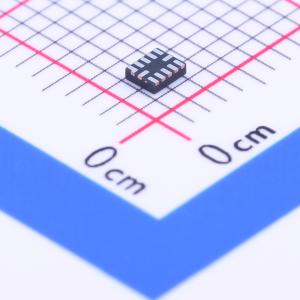

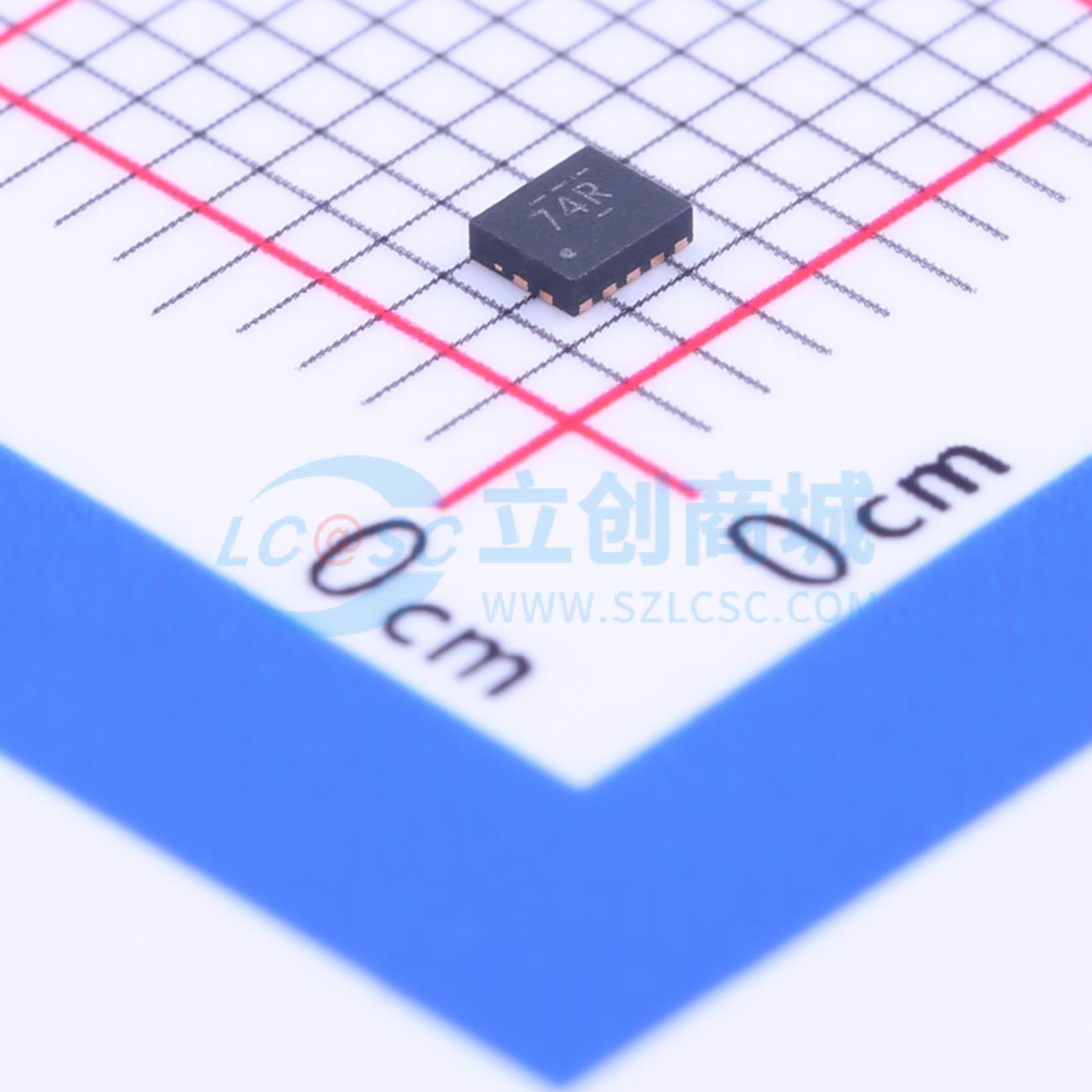

温馨提醒：图片仅供参考，商品以实物为准

TXBN0304RUTR

100Mbps 4位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TXB0304 具有完全对称的 0.9V 至 3.6V 范围的 4 位双向自动方向感应转换器
品牌名称: TI(德州仪器)
商品型号: TXBN0304RUTR
商品编号: C201558
商品封装: UQFN-12(1.7x2)
包装方式: 编带
商品毛重: 0.019克(g)

商品参数

	属性	参数值
	每个电路通道数	4
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器

商品概述

TXB0304是一款4位带自动方向检测的双向电平转换器/电压转换器，为4位非反相转换器件，采用两个独立可配置电源轨。A端口适配VCCA，VCCA支持的供电电压范围为0.9V~3.6V；B端口适配VCCB，VCCB支持的供电电压范围为0.9V~3.6V，可实现1V、1.2V、1.5V、1.8V、2.5V和3.3V电压节点之间的低压双向电平转换。当输出使能OE输入为低电平时，所有输出都处于高阻态；为保证上电或掉电过程中输出保持高阻态，OE需通过下拉电阻接地，电阻最小值由驱动器的电流源能力决定。OE器件控制引脚的输入电路由VCCA供电。器件完全支持使用Ioff的部分掉电应用，Ioff电路会禁用输出，防止器件掉电时产生破坏性回流电流。TXB0304与TXBN0304的区别仅为OE信号有效电平不同，TXB0304为低电平有效，TXBN0304为高电平有效。

商品特性

电源完全对称，A端口供电范围为0.9V~3.6V，B端口供电范围为0.9V~3.6V
具备VCC隔离特性，任意一个VCC输入接地时，所有输出都处于高阻态
OE输入电路以VCCA为参考
低功耗，Icca或IccB最大为5μA
Ioff支持部分掉电模式运行
闩锁性能超过100mA，符合JESD 78 II类规范
ESD防护性能符合JESD 22要求，人体模型可达8000V，充电器件模型可达1000V

应用领域

个人电子领域
工业领域
企业领域
电信领域

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	100Mbps
	工作电压(VCCA)	900mV~3.6V
	工作电压(VCCB)	900mV~3.6V
	元件数	1
