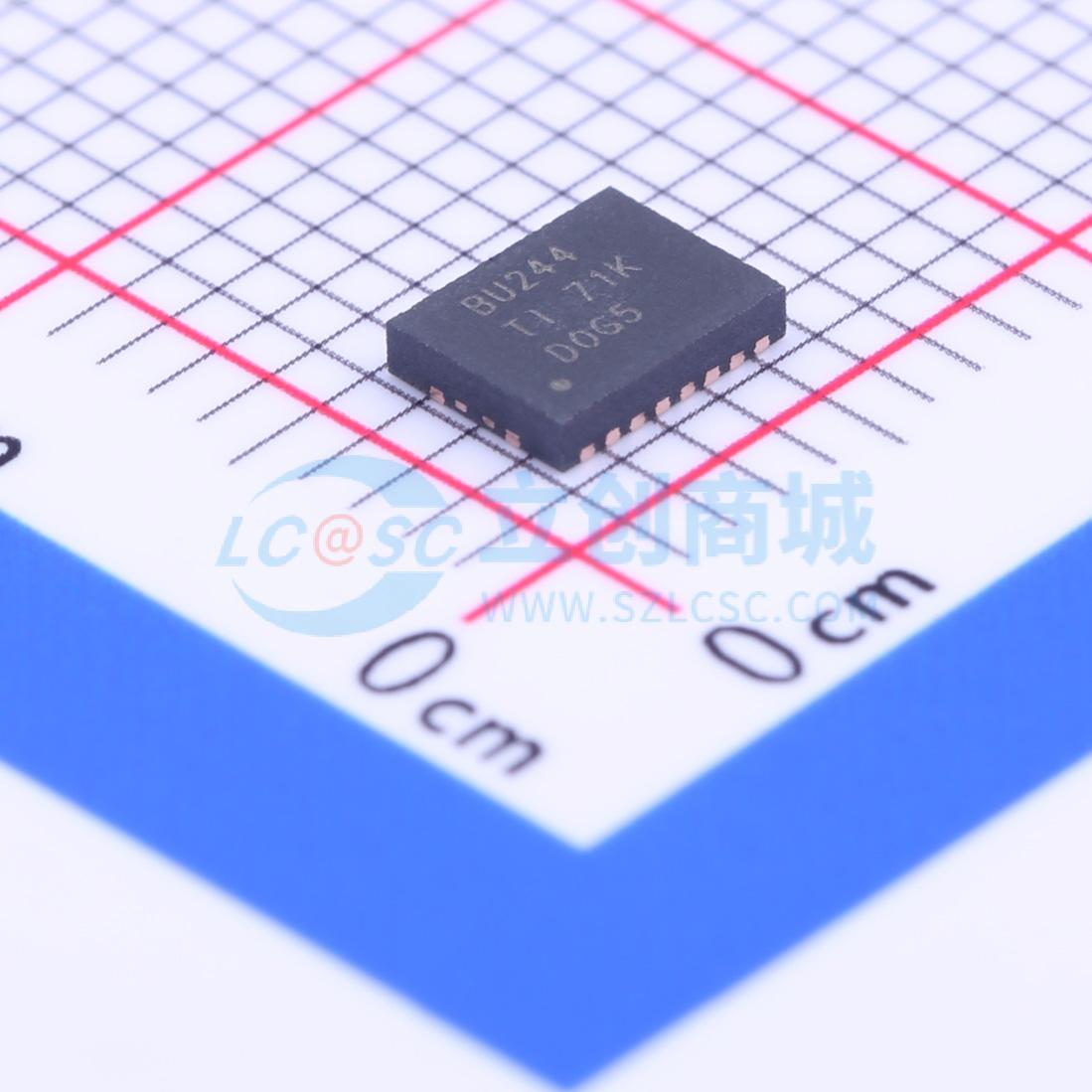

温馨提醒：图片仅供参考，商品以实物为准

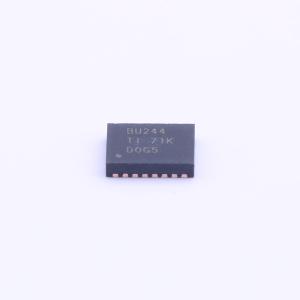

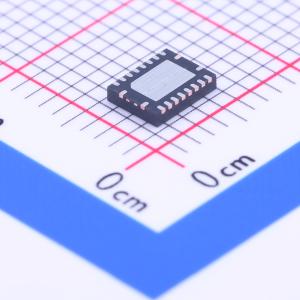

SN74CB3Q3244RGYR

描述: SN74CB3Q3244 具有 2 个控制输入的 3.3V、1:1 (SPST)、8 通道 FET 高带宽总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CB3Q3244RGYR
商品编号: C201560
商品封装: VQFN-20-EP(3.7x4.7)
包装方式: 编带
商品毛重: 0.092克(g)

商品参数

商品特性

高带宽数据路径（最高 500 MHz）
5V 容忍的 I/O，在设备上电或断电时
低且平坦的导通电阻（ron = 4 Ω 典型值）特性在工作范围内
数据 I/O 端口上的轨到轨切换
在 3.3V VCC 下 0 至 5V 切换
在 2.5V VCC 下 0 至 3.3V 切换
双向数据流，近乎零传播延迟
低输入/输出电容最小化负载和信号失真（Cio(OFF) = 3.5 pF 典型值）
快速切换频率（fOE = 20 MHz 最大值）
数据和控制输入提供欠压箝位二极管
低功耗（ICC = 0.7 mA 典型值）
Vcc 工作范围从 2.3 V 到 3.6 V
数据 I/O 支持 0 至 5V 信号电平（0.8 V, 1.2 V, 1.5 V, 1.8 V, 2.5 V, 3.3 V, 5 V）
控制输入可以由 TTL 或 5V/3.3V CMOS 输出驱动
Ioff 支持部分断电模式操作
锁存性能超过 JESD 78, Class II 的 100 mA
ESD 性能测试符合 JESD 22
2000V 人体模型（A114-B, Class II）
1000V 带电设备模型（C101）
支持数字和模拟应用：差分信号接口、内存交错、总线隔离、低失真信号门控
SN74CB3Q3244 是一种高带宽 FET 总线开关，利用电荷泵提升传输晶体管的栅极电压，提供低且平坦的导通电阻（ron）。低且平坦的导通电阻允许最小传播延迟，并支持数据输入/输出 (I/O) 端口上的轨到轨切换。
该设备还具有低数据 I/O 电容，以最小化数据总线上的电容负载和信号失真。
特别设计用于支持高带宽应用，SN74CB3Q3244 提供优化的接口解决方案，非常适合宽带通信、网络和数据密集型计算系统。
SN74CB3Q3244 组织为两个 4 位总线开关，具有单独的输出使能 (1OE, 2OE) 输入。它可以作为两个 4 位总线开关使用，也可以作为一个 8 位总线开关使用。
当 OE 为低时，相关的 4 位总线开关闭合，A 端口连接到 B 端口，允许端口之间的双向数据流。当 OE 为高时，相关的 4 位总线开关断开，A 和 B 端口之间存在高阻态。
该设备完全适用于使用 Ioff 的部分断电应用。Ioff 电路防止设备断电时的电流回流。设备在断电时具有隔离。
为了确保上电或断电期间的高阻态，OE 应通过一个上拉电阻连接到 VCC；电阻的最小值由驱动器的电流吸收能力决定。

应用领域

差分信号接口
内存交错
总线隔离
低失真信号门控

交货周期

订货5-7个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	工作电压	2.3V~3.6V
	导通电阻(Ron)	4Ω
	工作温度	-40℃~+85℃

	属性	参数值
	导通电容(Con)	6pF
	带宽	20MHz
	传播延迟(tpd)	200ps
