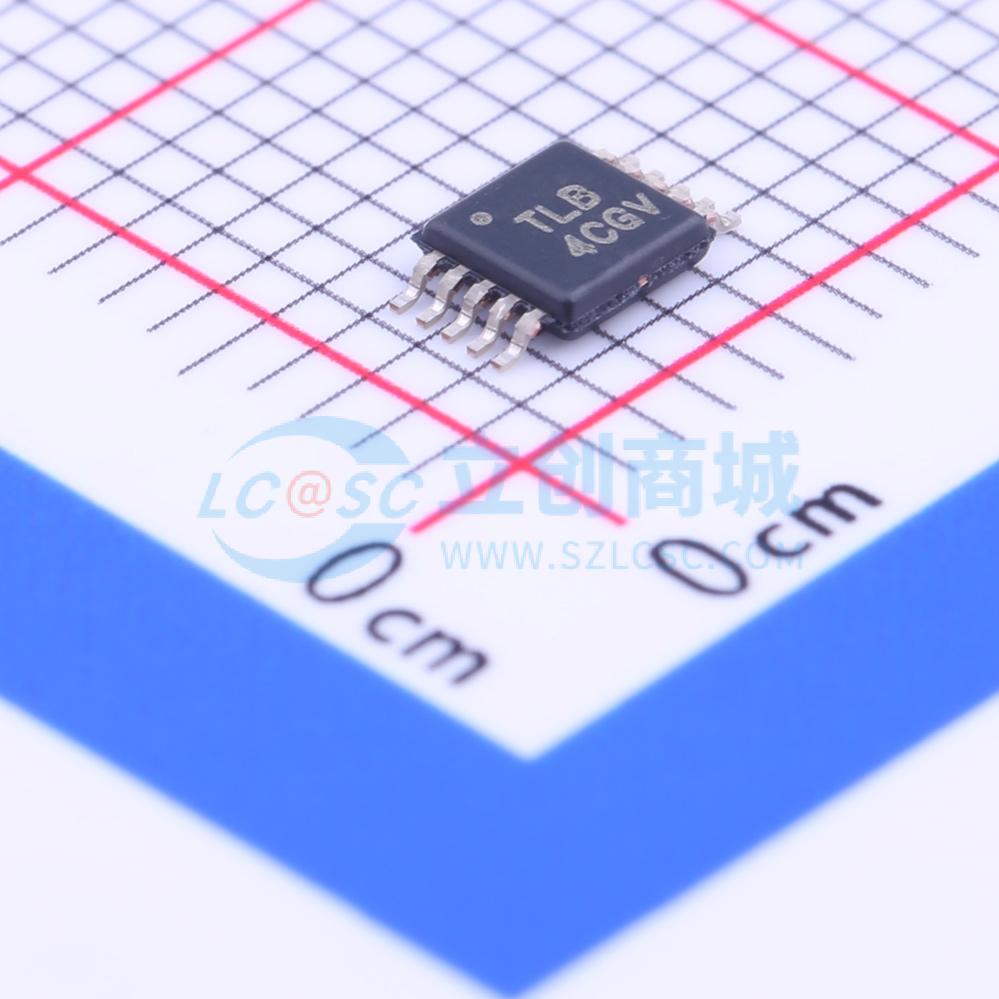

温馨提醒：图片仅供参考，商品以实物为准
INA330AIDGST
热敏电阻信号放大器用于温度控制
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA330 用于温度控制的热敏电阻信号放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA330AIDGST
- 商品编号
- C201555
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 输入偏置电流(Ib) | 200pA | |
| 输入失调电压(Vos) | 60uV | |
| 增益带宽积(GBP) | 1kHz | |
| 输出电流 | 12.5uA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 静态电流(Iq) | 2.6mA | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 单电源 | 2.7V~5.5V |
商品概述
INA330 是一款专为光网络应用中的热电冷却器(TEC)控制设计的精密放大器。它针对使用10kΩ热敏电阻的温度控制器进行了优化。INA330 提供热敏电阻激励，并生成与输入端施加的电阻差成比例的输出电压。它仅使用一个精密电阻加上热敏电阻，从而提供了一种替代传统桥电路的方法。这种新拓扑结构消除了对两个精密电阻的需求，同时保持了温度控制应用中的优异精度。
激励电压被施加到热敏电阻（R_THERM）和精密电阻（R_SET）上，产生电流I1和I2。电流传输电路产生一个等于I1 - I2的输出电流I0，该电流流经外部增益设置电阻。还提供了一个与I0成比例的缓冲电压输出。
INA330具有出色的长期稳定性，在整个产品寿命期间具有非常低的1/f噪声。低偏移导致从-40°C到+85°C的温度误差仅为0.009°C。它采用MSOP-10封装，工作电源电压范围为+2.7V至+5.5V。它在工业温度范围内指定，即-40°C至+85°C，但可以在-40°C至+125°C范围内运行。
应用领域
- 基于热敏电阻的光网络温度控制器
- 适用于TEC应用的高精度
- 激光温度控制
