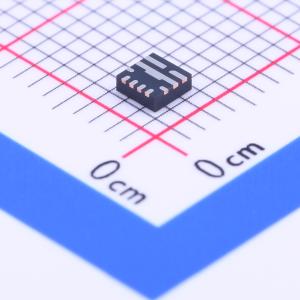

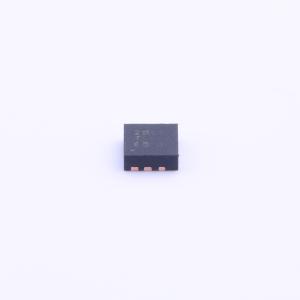

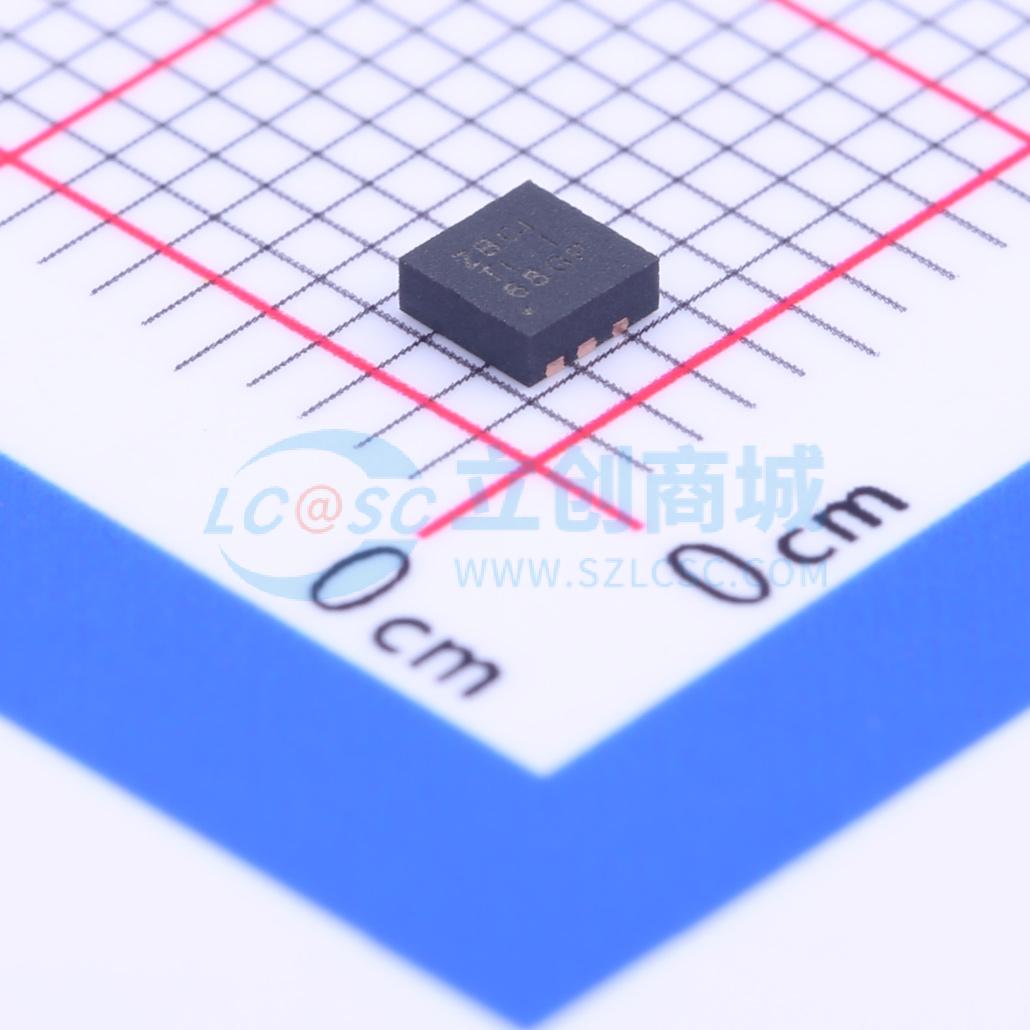

TPS61236RWLT
升压型 2.3V~4.9V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS61236RWLT
- 商品编号
- C201533
- 商品封装
- VQFN-9(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 1.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.3V~4.9V | |
| 输出电压 | 2.9V~5.5V | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
TPS6123x是一款高电流、高效率的同步升压转换器，具备恒定输出电流特性，适用于单节锂离子和锂聚合物电池供电的产品，广泛应用于移动电源、平板电脑及其他便携式设备。该IC集成了14 mΩ/14 mΩ功率开关，在3.3 V至5 V转换时能够提供高达3.5 A的输出电流，效率高达97%。该器件支持可编程恒定输出电流，以控制功率传输，从而有效节省功率路径组件并降低系统总热耗散。 该器件在轻载条件下仅消耗10 μA的静态电流，并且可以向系统报告负载状态，非常适合始终开启的应用。使用TPS6123x可实现简单灵活的系统设计，无需外部功率路径组件，节省PCB空间并降低物料清单成本。 在关断状态下，输出与输入完全断开，电流消耗降至小于1 μA。为保障系统安全，还内置了软启动控制、反向电流阻断、过压保护和热关断保护等功能。 该器件采用2.5 mm x 2.5 mm VQFN封装。
商品特性
- 高达97%效率的同步升压
- 3.3 V至5 V转换时输出电流高达3.5 A
- 10 A、14 mΩ/14 mΩ内部功率开关
- 可编程恒定输出电流
- 输出电流监测
- 轻载条件下静态电流为10 μA
- 升压状态指示
- 关断时真正断开
- 固定5.1 V输出电压（TPS61235P）或2.9 V至5.5 V可调输出电压（TPS61236P）
- 1 MHz开关频率
- 软启动、电流限制、过压和过热保护
- 2.5 mm x 2.5 mm VQFN封装
应用领域
- 移动电源、备用电池组
- USB充电端口
- USB Type-C电池供电的USB集线器
- 平板电脑
- 电池供电产品
