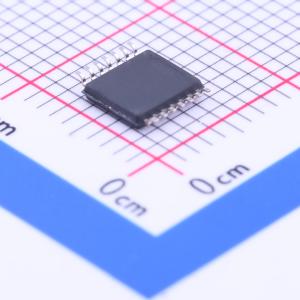

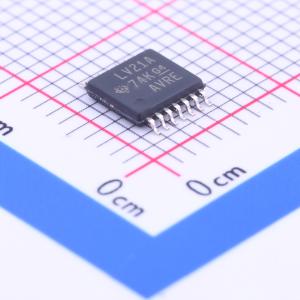

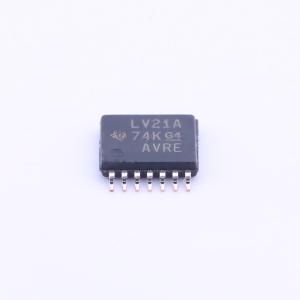

SN74LV21APWR
双4输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV21A 2 通道、4 输入、2V 至 5.5V 高速 (7ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV21APWR
- 商品编号
- C201541
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | 2.48V；2V；3.8V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LV系列 | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | 局部关断模式 |
商品概述
产品包含SN54LV21A、SN74LV21A两个系列，为双路4输入正与门器件，采用正逻辑，可实现布尔运算Y = A × B × C × D 或 Y = 非（非A + 非B + 非C + 非D），支持2V至5.5V的Vcc工作电压，提供多种封装可选，所有未使用的输入端必须接Vcc或GND，以保证器件正常工作。
商品特性
- 工作电压Vcc范围为2V~5.5V
- 5V条件下最大传播延迟tpd为6ns
- 3.3V、25℃条件下，输出接地反弹VOLP典型值小于0.8V
- 3.3V、25℃条件下，输出高电平下冲VOHV典型值大于2.3V
- 具备Ioff电路，支持部分掉电模式工作，掉电时禁用输出，避免反向电流损坏器件
- 闭锁性能超过100mA，符合JESD 78 II类规范
- ESD保护性能符合JESD 22规范，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 最大额定参数：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，高低输出状态输出电压范围-0.5V~Vcc+0.5V，掉电状态输出电压范围-0.5V~7V，输入钳位电流-20mA，输出钳位电流-50mA，连续输出电流±25mA，Vcc或GND的连续电流±50mA，存储温度范围-65℃~150℃
- 不同封装对应不同热阻抗参数：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，NS封装76℃/W，PW封装113℃/W
