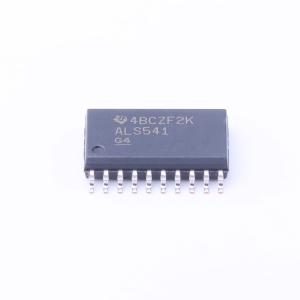

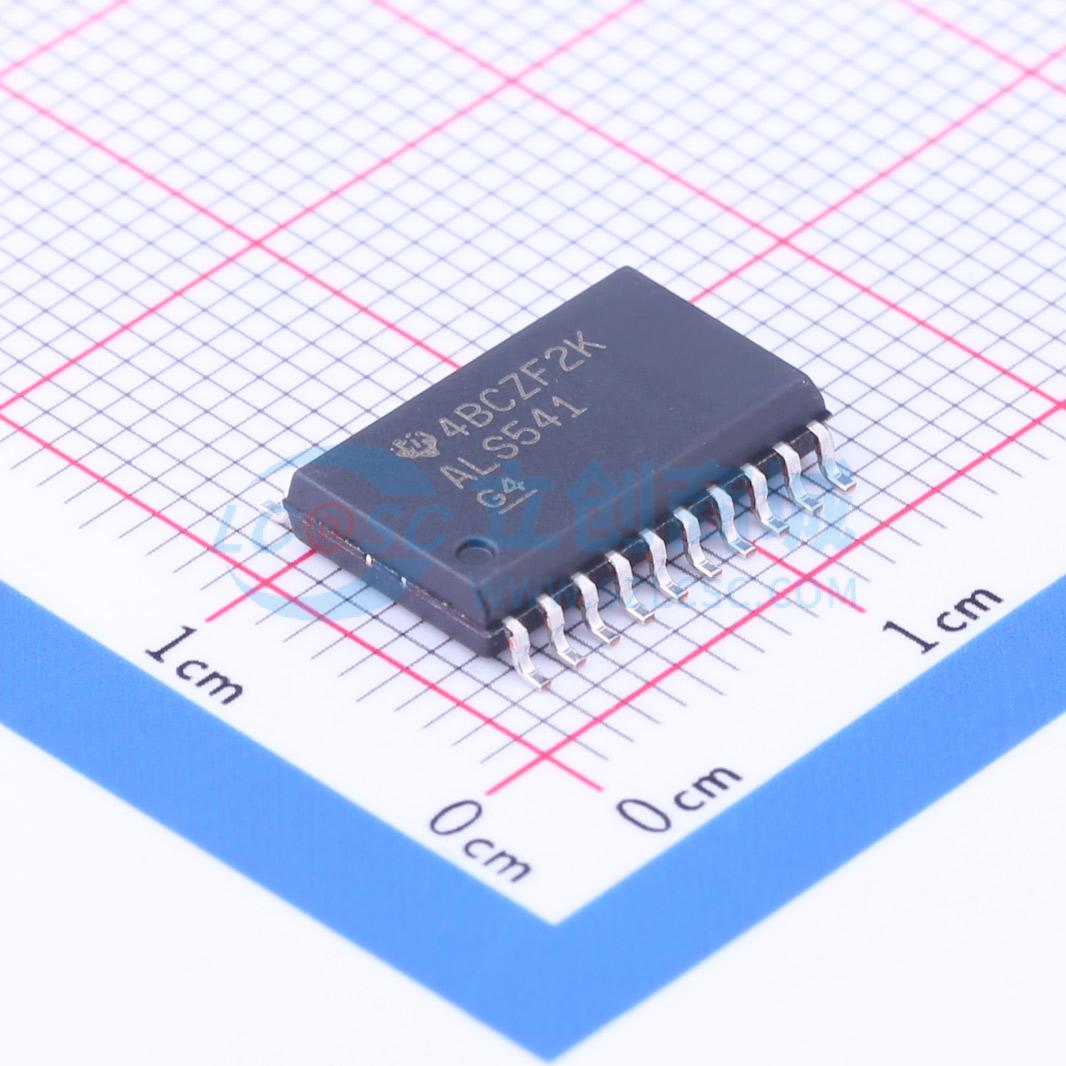

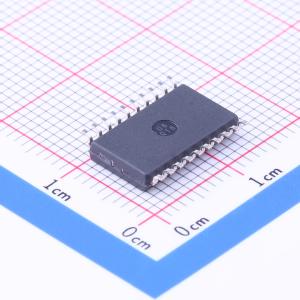

SN74ALS541DWR
SN74ALS541DWR
- 描述
- SN74ALS541 具有三态输出的 8 通道、4.5V 至 5.5V 双极缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALS541DWR
- 商品编号
- C201550
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 15mA | |
| 系列 | 74ALS | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 19mA | |
| 传播延迟(tpd) | - | |
| 功能特性 | 输出使能 |
商品概述
这些八进制缓冲器和线路驱动器设计为具备常用SN54ALS240A/SN74ALS240A系列的性能,同时提供输入输出位于封装两侧的引脚排布。这种排布极大地方便了印刷电路板布局。三态控制门是2输入或非门,因此如果任意一个输出使能(OE1或OE2)输入为高电平,所有八个输出都处于高阻态。SN74ALS540提供反相数据,ALS541在输出端提供同相数据。SN74ALS540和SN74ALS541的-1版本与标准版本一致,区别仅在于推荐的最大IOL提高至48mA。不存在SN54ALS541的-1版本。SN54ALS541采用J封装;SN74ALS540采用DW、N或NS封装;SN74ALS541采用DB、DW、N或NS封装;SN54ALS541也可采用FK封装。
商品特性
- 三态输出可驱动总线或缓冲存储器地址寄存器
- pnp输入可降低直流负载
- 引脚排布顺数据流方向(所有输入与输出分别位于封装两侧)
