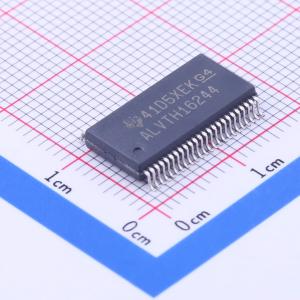

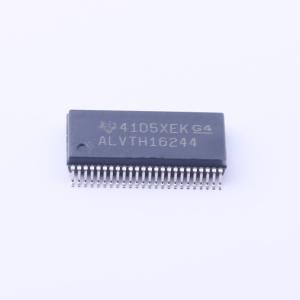

温馨提醒：图片仅供参考，商品以实物为准

SN74ALVTH16244DL

带三态输出的2.5V/3.3V 16位缓冲器/驱动器

描述: SN74ALVTH16244 具有三态输出的 2.5V/3.3V 16 位缓冲器/驱动器
品牌名称: TI(德州仪器)
商品型号: SN74ALVTH16244DL
商品编号: C201703
商品封装: SSOP-48-300mil
包装方式: 管装
商品毛重: 0.99克(g)

商品参数

商品概述

ALVTH16244器件是16位缓冲器/线路驱动器，设计用于2.5V或3.3V的VCC工作，具备向5V系统环境提供TTL接口的能力，可配置为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器。内置有源总线保持电路，可将未使用或悬空的数据输入保持在有效逻辑电平。当VCC处于0V至1.2V之间时，器件在上电或掉电过程中处于高阻抗状态；为确保1.2V以上的高阻抗状态，输出使能输入应通过上拉电阻连接至VCC，电阻最小值由驱动器的灌流能力决定。器件支持热插拔应用，Ioff电路可禁用输出防止器件掉电时产生破坏性反向电流，上电三态电路在上电和掉电过程中将输出置于高阻抗状态，避免驱动冲突。SN54ALVTH16244工作温度范围为-55℃至125℃，SN74ALVTH16244工作温度范围为-40℃至85℃。

商品特性

采用先进BiCMOS工艺设计，支持3.3V工作，静态功耗低
兼容5V输入输出
具备-32mA/64mA的高驱动能力
支持混合模式信号工作，可在3.3V VCC下实现5V输入输出电压
支持低至2.3V的非稳压电池工作
VCC为3.3V、环境温度25℃时，典型输出地弹小于0.8V
自动三态功能可在输出电压超过VCC时消除总线电流负载
Ioff和上电三态功能支持热插拔
数据输入端的总线保持功能无需外接上拉/下拉电阻
闭锁性能超过250mA
ESD防护性能超过2000V，机械模型测试超过200V
提供多种封装选择
电源电压范围为-0.5V至4.6V
输入电压范围为-0.5V至7V
高阻抗或掉电状态下输出电压范围为-0.5V至7V
SN54ALVTH16244低态输出电流为96mA，高态输出电流为48mA；SN74ALVTH16244低态输出电流为128mA，高态输出电流为-64mA
输入钳位电流为-50mA，输出钳位电流为-50mA
DGG封装热阻抗为89℃/W，DGV封装热阻抗为93℃/W，DL封装热阻抗为94℃/W
存储温度范围为-65℃至150℃

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	3V~3.6V；2.3V~2.7V
	元件数	4
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74ALVTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	100uA
	传播延迟(tpd)	-
	功能特性	热插拔支持；掉电隔离；总线保持
