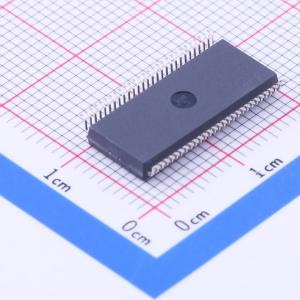

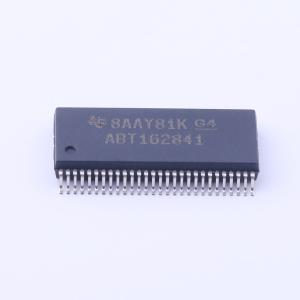

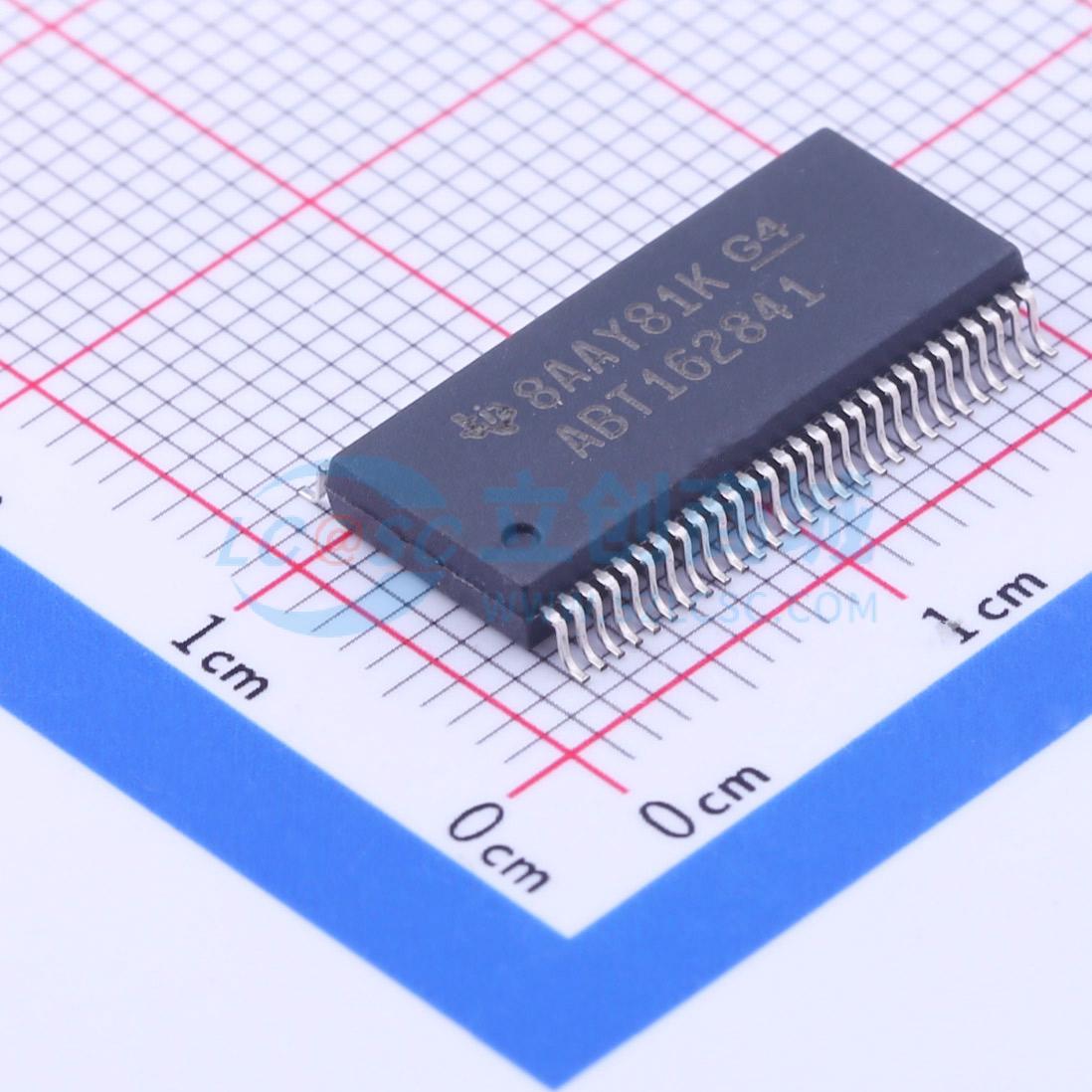

温馨提醒：图片仅供参考，商品以实物为准

SN74ABT162841DL

三态输出D型锁存器

描述: SN74ABT162841 具有三态输出的 20 位总线接口 D 类锁存器
品牌名称: TI(德州仪器)
商品型号: SN74ABT162841DL
商品编号: C201704
商品封装: SSOP-56-300mil
包装方式: 管装
商品毛重: 2克(g)

商品参数

商品概述

属于Texas Instruments Widebus™家族器件。这款20位透明D型锁存器具有同相三态输出，专门设计用于驱动高容性或相对低阻抗负载。ABT162841器件可用作两个10位锁存器或一个20位锁存器。当锁存使能（1LE或2LE）输入为高电平时，对应10位锁存器的Q输出跟随数据（D）输入。当LE变为低电平时，Q输出锁存到D输入设置的电平。缓冲输出使能（1OE或2OE）输入可用于将对应10位锁存器的输出置于正常逻辑状态（高电平或低电平）或高阻态。在高阻态下，输出不会对总线产生明显的负载或驱动。设计为灌电流可达12mA的输出内置等效25Ω串联电阻，用于减少过冲和下冲。该器件通过Ioff和上电三态完全支持热插应用。Ioff电路禁用输出，防止器件掉电时产生有害的反向电流。上电三态电路在上电和掉电期间将输出置于高阻态，防止驱动器冲突。为了确保上电或掉电期间处于高阻态，OE必须通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。OE不影响锁存器的内部操作。当输出处于高阻态时，可以保留旧数据或输入新数据。

商品特性

属于Texas Instruments Widebus™家族器件
输出端口内置等效25Ω串联电阻，无需外部电阻
典型输出接地反弹VOLP在VCC = 5 V、TA = 25℃时小于0.8 V
上电和掉电期间输出处于高阻态
支持Ioff和上电三态，支持热插
分布式VCC和GND引脚，最小化高速开关噪声
直通架构优化PCB布局
闩锁性能超过JEDEC标准JESD-17规定的500 mA

应用领域

缓冲寄存器
I/O端口
双向总线驱动器
工作寄存器

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	4.5V~5.5V
	通道数	20
	拉电流(IOH)	12mA
	灌电流(IOL)	12mA

	属性	参数值
	传播延迟(tpd)	3.5ns
	系列	74ABT
	工作温度	-40℃~+85℃
	建立时间	0.8ns
	保持时间	1.8ns
	静态电流(Iq)	0.5mA
