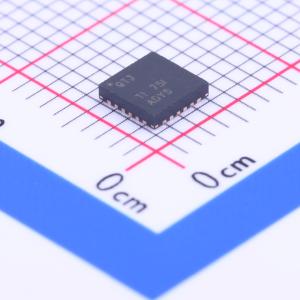

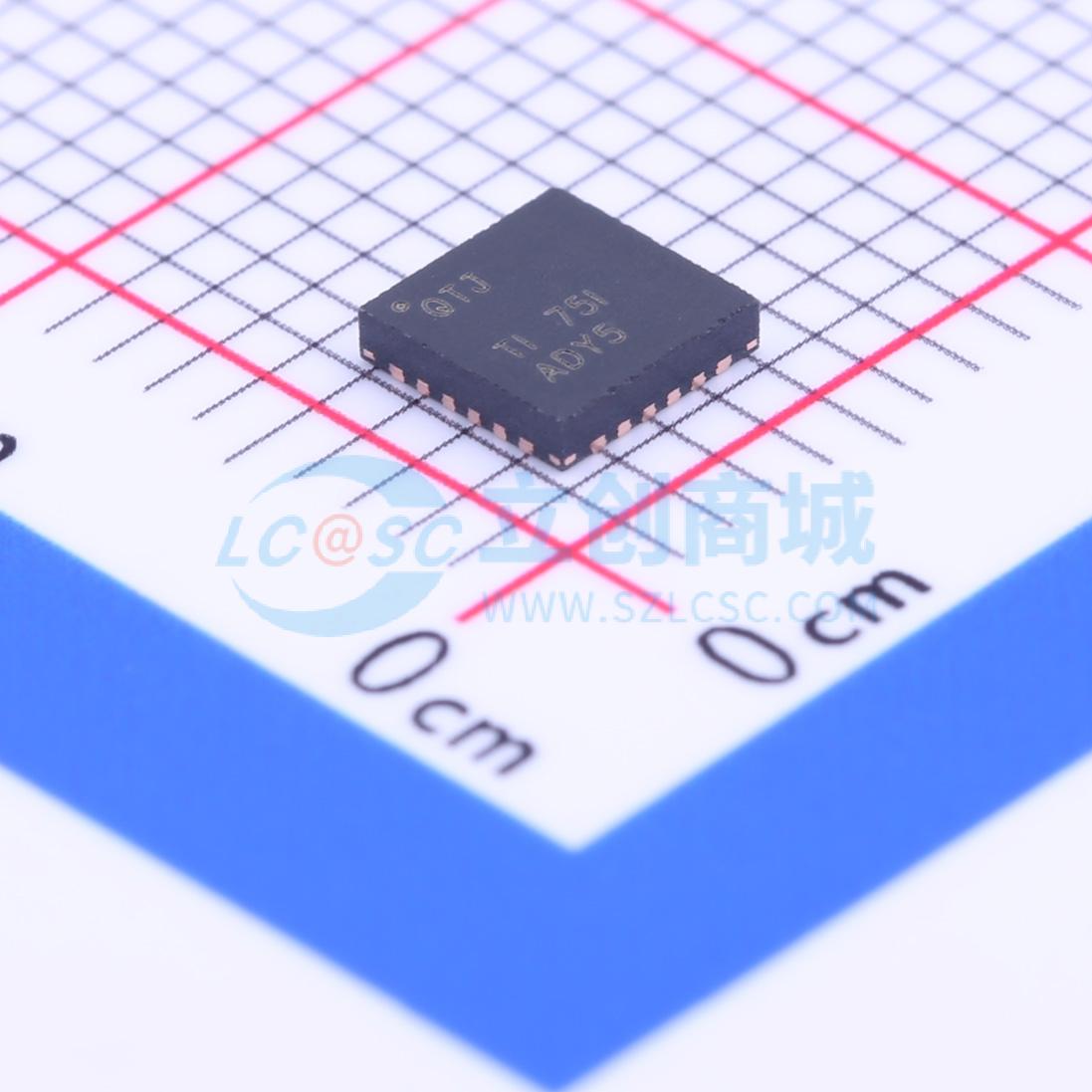

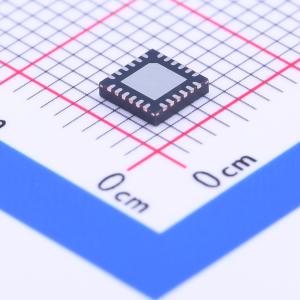

BQ24616RGET

符合 JEITA 指南的独立式同步开关模式锂离子或锂聚合物电池充电器，具备系统电源选择器和低静态电流

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24616 符合 JEITA 标准的独立 1 至 6 节降压电池充电控制器
品牌名称: TI(德州仪器)
商品型号: BQ24616RGET
商品编号: C201544
商品封装: VQFN-24(4x4)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

bq2461x器件是一款高度集成、符合日本电子信息技术产业协会（JEITA）指南的锂离子或锂聚合物开关模式电池充电控制器。该器件提供了一个恒频同步开关PWM控制器，具备高精度的充电电流和电压调节、充电预处理、充电终止、适配器电流调节以及充电状态监测功能。 bq2461x分三个阶段对电池进行充电：预处理、恒流和恒压。当电流达到用户可选的最小值时，充电终止。可编程充电定时器提供安全备份。如果电池电压降至内部阈值以下，bq2461x会自动重启充电周期；当输入电压低于电池电压时，器件会进入低静态电流睡眠模式。

商品特性

±0.5%充电电压精度
±3%充电电流精度
±3%适配器电流精度
集成度高
自动从适配器或电池选择系统电源
内部环路补偿
内部软启动
动态电源管理
安全保护
输入过压保护
电池检测
反向保护
输入FET
可编程安全定时器
充电过流保护
电池短路保护
电池过压保护
热关断
状态输出
适配器存在指示
充电器工作状态指示
充电使能引脚
用于同步降压转换器的6V栅极驱动
30ns驱动器死区时间和99.5%最大有效占空比
24引脚、4mm×4mm QFN封装
符合能源之星标准的低静态电流Io
关断状态下电池放电电流<15μA
关断状态下输入静态电流<1.5mA

应用领域

上网本、移动互联网设备和超移动PC
工业和医疗设备
个人数字助理
手持终端、便携式设备

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	5V~28V
	最大充电电流	10A
	充电饱和电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1~6
	工作温度	0℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	15uA
