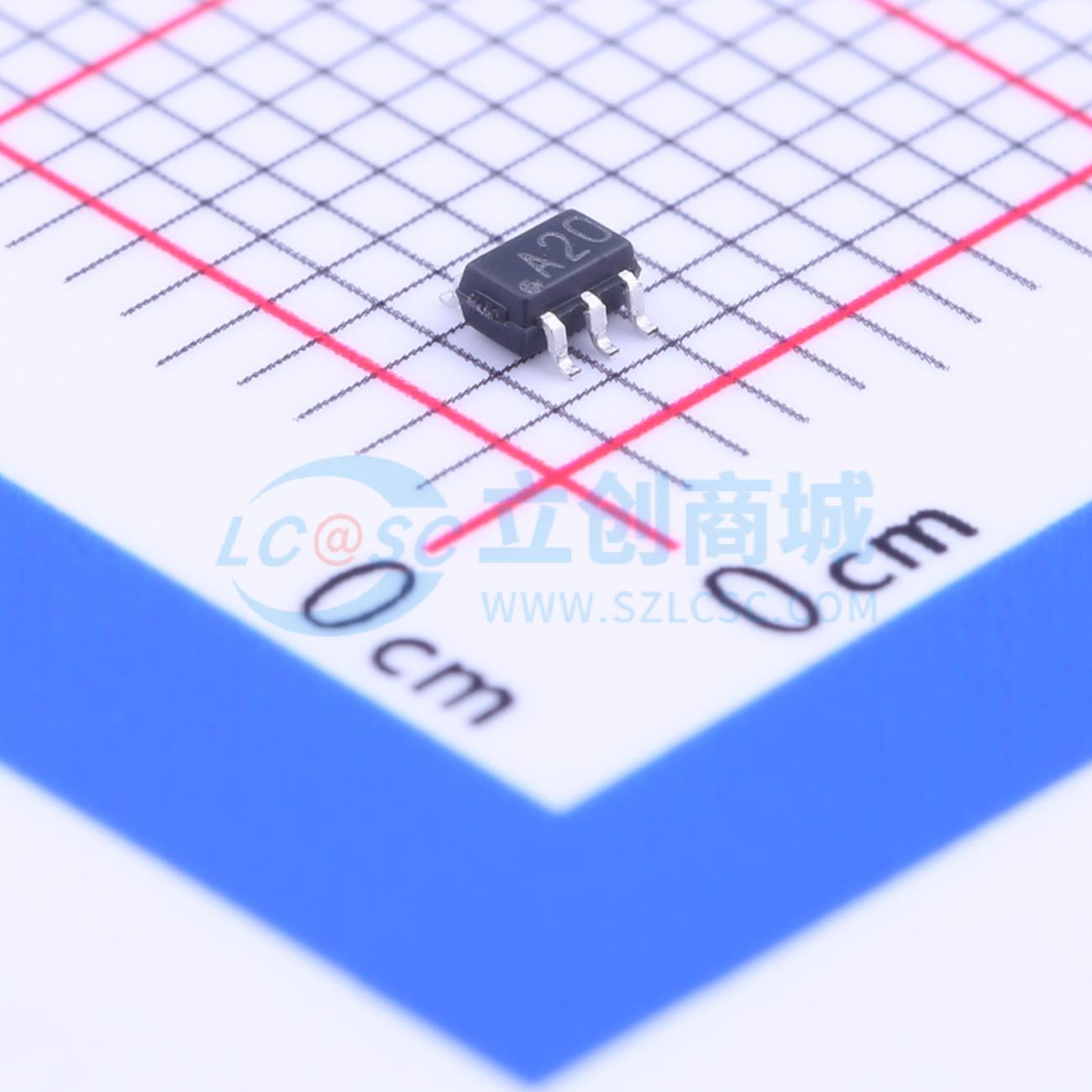

温馨提醒：图片仅供参考，商品以实物为准

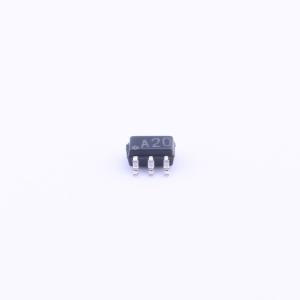

LMV721M7X/NOPB
10MHz低噪声、低电压、低功耗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV721-N 单通道、5.5V、10MHz、低噪声 (8.5nV/√Hz) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV721M7X/NOPB
- 商品编号
- C201543
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 压摆率(SR) | 5V/us | |
| 输入偏置电流(Ib) | 260nA | |
| 输入失调电流(Ios) | 25nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 930uA | |
| 输出电流 | 14.9mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.2V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMV721-N（单路）和LMV722（双路）是低噪声、低电压、低功耗运算放大器，可适配多种应用场景，采用先进亚微米硅栅BiCMOS工艺制造，单路版本与双路版本分别提供多种封装可选。
商品特性
- 工作电压范围2.2V~5.5V，可确保2.2V和5.0V条件下的工作性能
- 2.2V供电条件下，单路放大器电源电流为930μA，功耗低
- 单位增益带宽为10MHz，压摆率为5V/μs
- 输出摆幅达到轨到轨；2.2V供电条件下，600Ω负载时输出距任意轨为120mV，2kΩ负载时输出距任意轨为50mV
- 输入共模电压范围包含地
- 全温度范围内最大输入失调电压为3.5mV
- 低电压供电条件下具有良好的容性负载驱动能力
- 1KHz频率下输入电压噪声为9nV/√Hz
- 内置有限的ESD保护
- LMV721-N单路版本提供5引脚SOT-23封装、SC70-5封装，其中SC70-5封装尺寸为2.0×2.0×1.0mm
- LMV722双路版本提供SOIC-8封装、VSSOP-8封装
应用领域
- 蜂窝与无绳电话
- 有源滤波器与缓冲器
- 笔记本电脑与个人数字助理
- 电池供电类电子设备
- 电池供电麦克风前置放大器
