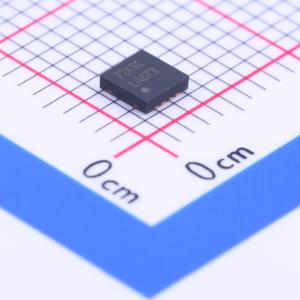

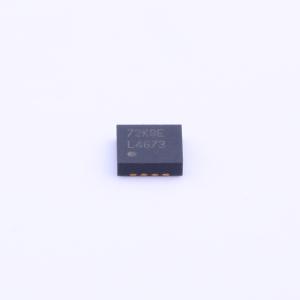

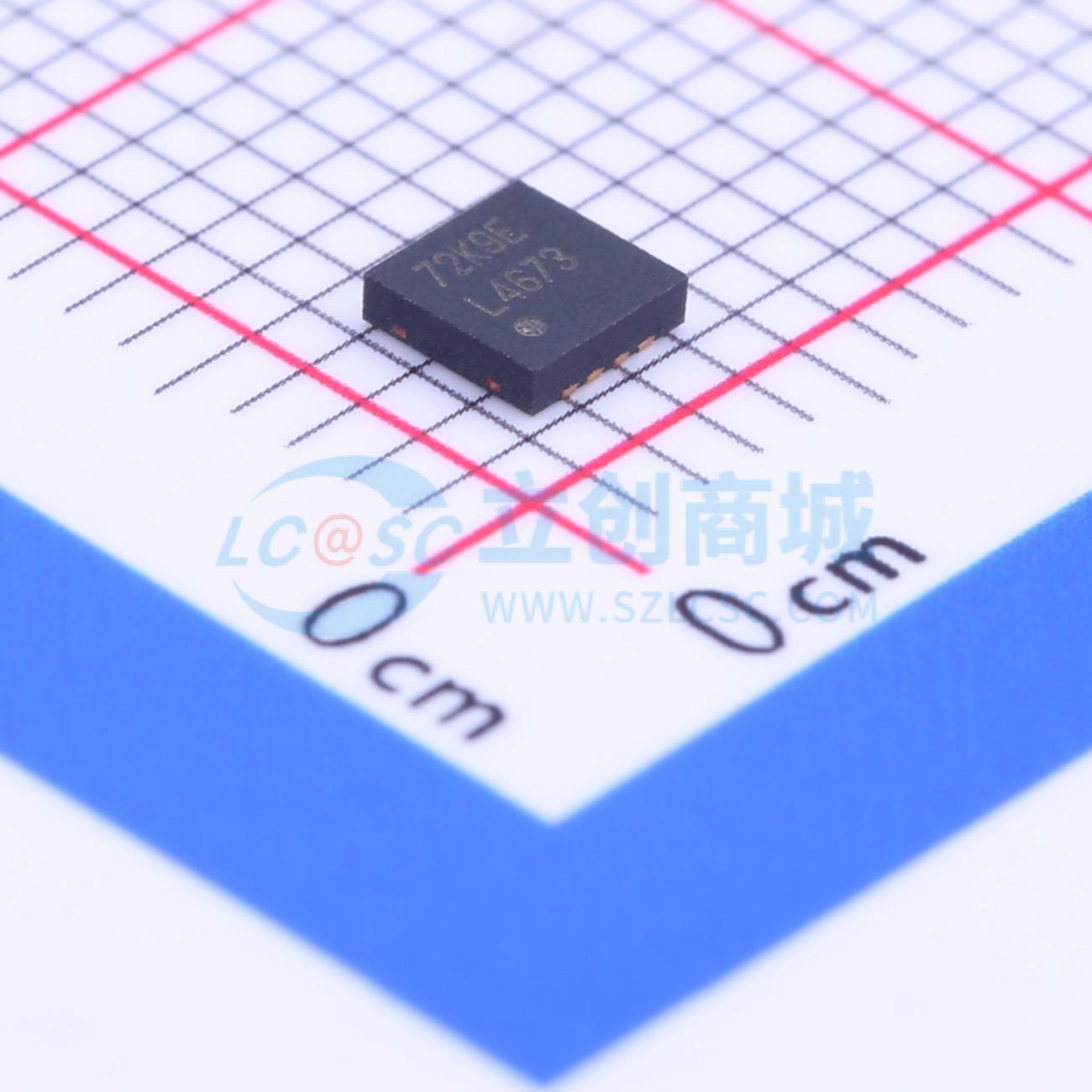

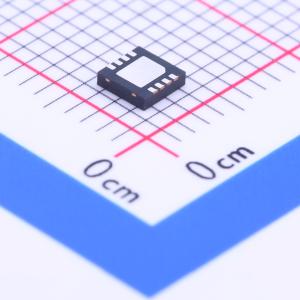

温馨提醒：图片仅供参考，商品以实物为准

LM4673SD/NOPB

无需滤波的2.65W单声道D类音频功率放大器

描述: LM4673 2.65W 单声道、模拟输入 D 类扬声器放大器
品牌名称: TI(德州仪器)
商品型号: LM4673SD/NOPB
商品编号: C201534
商品封装: WSON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

LM4673是一款单电源、高效率、2.65W单声道D类音频放大器。低噪声、无滤波器的PWM架构省去了输出滤波器，减少了外部元件数量、电路板面积消耗和系统成本，并简化了设计。 LM4673旨在满足手机和其他便携式通信设备的需求。它采用单5V电源供电，能够驱动4Ω扬声器负载，连续平均输出功率达2.1W，总谐波失真加噪声（THD+N）小于1%。其灵活的电源要求允许在2.4V至5.5V的电压范围内工作。与典型的AB类放大器相比，LM4673在驱动扬声器负载时具有更高的效率。使用3.6V电源驱动8Ω扬声器时，在100mW功率水平下，该IC的效率为80%；在400mW输出功率时，效率可达88%。 LM4673具备低功耗关断模式。将关断引脚拉至逻辑低电平（GND）即可启用关断模式。 LM4673的增益可通过外部配置，通过信号求和实现对多个信号源的独立增益控制。输出短路和热过载保护功能可防止器件在故障条件下受损。

商品特性

单声道D类工作模式
感性负载无需输出滤波器
增益可外部配置
开启时间极短：17μs（典型值）
最少的外部元件
“咔嗒”和“噗噗”声抑制电路
微功耗关断模式
提供节省空间的0.4mm间距DSBGA和WSON封装

应用领域

手机
个人数字助理（PDA）
便携式电子设备

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	2.65Wx1@4Ω
	工作电压	2.4V~5.5V
	总谐波失真+噪声(THD+N)	0.02%

	属性	参数值
	静态电流(Iq)	2.1mA
	工作温度	-40℃~+85℃
	信噪比	97dB
	电源纹波抑制比(PSRR)	78dB
	效率	86%；88%
