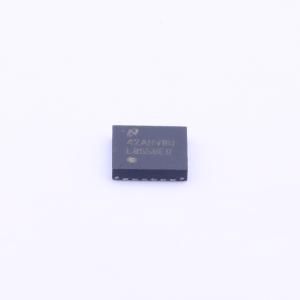

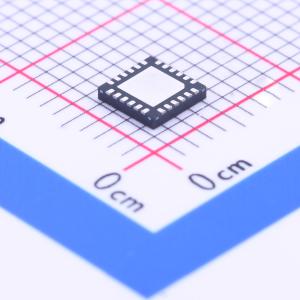

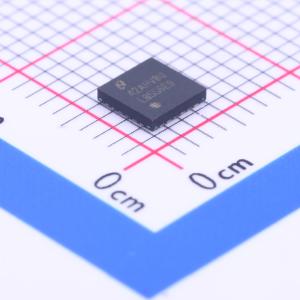

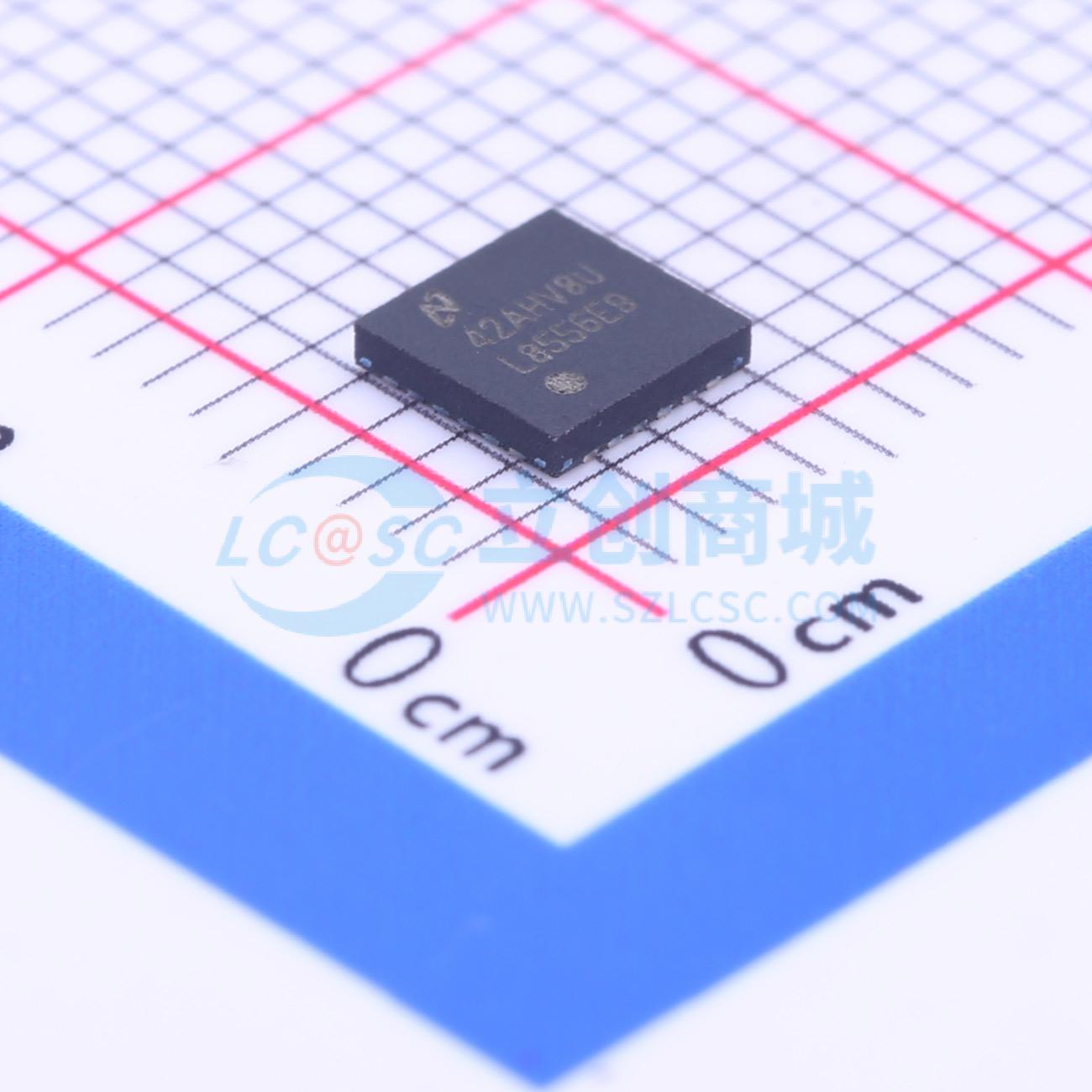

LP8556SQE-E09/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP8556 6 通道高效 LED 背光驱动器
品牌名称: TI(德州仪器)
商品型号: LP8556SQE-E09/NOPB
商品编号: C201540
商品封装: WQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 1.1克(g)

商品参数

商品概述

高效DC-DC升压转换器，集成0.19-Ω功率MOSFET，并提供三种开关频率选项：312 kHz、625 kHz和1250 kHz。2.7 V至36 V的升压开关输入电压范围支持多节锂离子电池（2.7 V至20 V输入范围）。7 V至43 V的升压开关输出电压范围支持每通道最少3个串联WLED，最多12个。可配置的通道数（1至6）。每通道最大50 mA。PWM和/或I2C亮度控制。相移PWM模式减少可听噪声。自适应调光提高LED驱动光效。可编程边沿速率控制和扩频方案最小化开关噪声并改善EMI性能。LED故障（短路和开路）检测、UVLO、TSD、OCP和OVP（多达6种阈值选项）。采用20引脚、0.4 mm间距DSBGA封装和24引脚、0.5 mm间距WQFN封装。

应用领域

平板LCD的LED背光

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	开关频率	312kHz~1.25MHz
	通道数	6
	输出电流	50mA

	属性	参数值
	调光	PWM；I2C
	拓扑结构	升压
	工作温度	-30℃~+85℃
